ATTENTION :
1. Vérifiez que la couleur des câbles et que le nombre de bornes de l'unité extérieure correspondent à
ceux de l'unité intérieure.
2. Utilisez un circuit d'alimentation séparé, servant uniquement au climatiseur. Pour connaître la méthode à
suivre pour l'installation électrique, reportez-vous au schéma du circuit apposé sur l'appareil.
3. Vérifiez que les spécifications du câble sont conformes aux indications du tableau ci-après.
4. Vérifiez les fils et assurez-vous qu'ils sont fixés solidement après avoir branché le câble. Le câble doit
être fixé solidement à l'aide d'un collier.
5. Si l'appareil est installé dans une zone humide, veillez à installer un disjoncteur avec détecteur de fuite
au sol.
Spécifications du câble
Capacité
Type
(Btu/h)
9k
Inverter
12k
18k
INSTALLATION DE L'UNITÉ EXTÉRIEURE

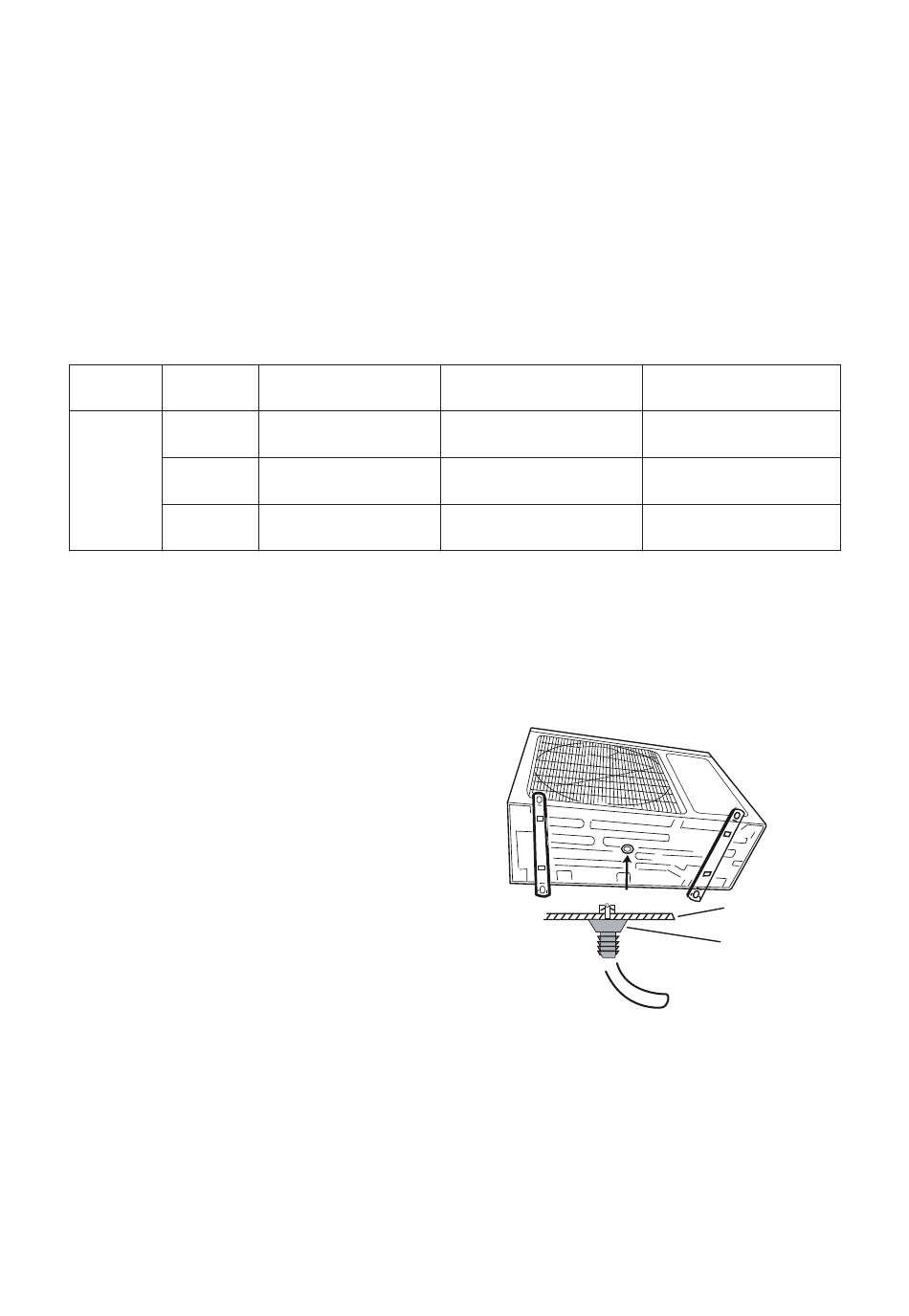

1. Installation de l'orifice et du tuyau d'évacuation
Lorsque l'unité extérieure est en mode Chauffage, la
condensation est évacuée à partir de cette unité.
Afin de ne pas gêner vos voisins et de protéger
l'environnement, installez un orifice et un tuyau
d'évacuation pour orienter l'eau issue de la
condensation. Il suffit pour cela d'installer l'orifice
d'évacuation sur le châssis de l'unité extérieure, puis
de brancher un tuyau d'évacuation sur l'orifice,
comme illustré sur la figure de droite.
2. Installer et fixer l'unité extérieure
Fixez l'unité intérieure sur une surface plane et
solide à l'aide de boulons et d'écrous. Si vous
installez l'unité extérieure à même le mur ou au
plafond, assurez-vous que le support soit fixé correctement afin d'éviter que des vibrations importantes
ou un vent fort ne le fassent trembler.
3. Branchement de la tuyauterie de l'unité extérieure
• Retirez les chapeaux des vannes 2 voies et 3 voies.
• Branchez les conduites aux valves 2 voies et 3 voies séparément et appliquez le couple de serrage
requis.
4. Branchement des câbles de l'unité extérieure (voir page précédente)
Câble de connexion
H05VV-F, 3G 1,5 mm²
H05VV-F, 3G 1,5 mm²
H05VV-F, 3G 1,5 mm²
Câble d'alimentation
H07RN-F, 4G 1,5 mm²
H07RN-F, 4G 1,5 mm²
H07RN-F, 4G 1,5 mm²
76
Circuit d'alimentation
principal (Remarque)
Vers l'unité intérieure
Vers l'unité intérieure
Vers l'unité intérieure
Châssis
Orifice d'évacuation
Tuyau d'évacuation
(à charge de l'utilisateur)
