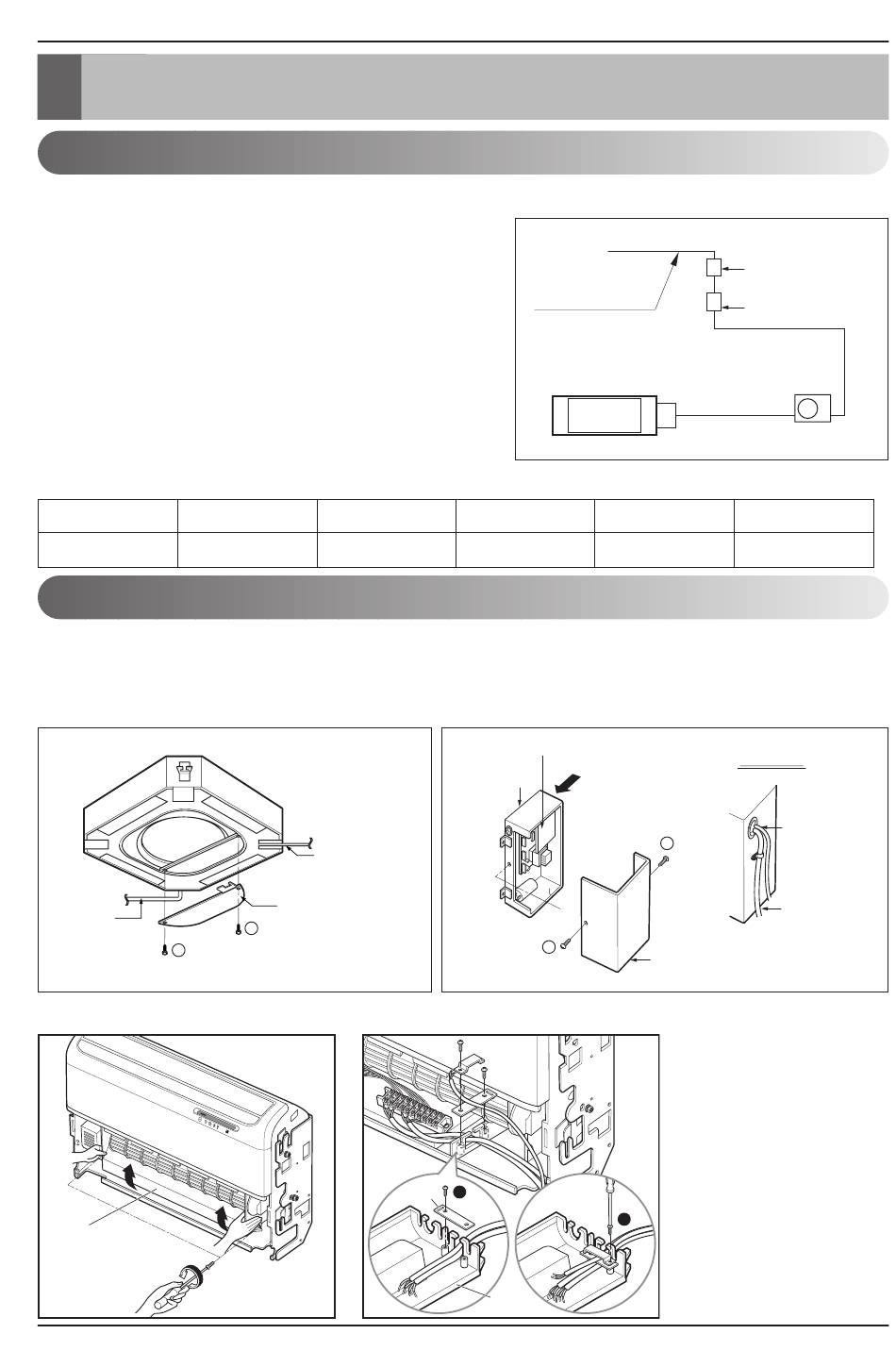

Câblage
Câblage
Connexion du câble à l'unité extérieure
Effectuez le câblage électrique en fonction des raccordements électriques.
• Tous les câblages doivent être conformes aux
RÈGLES LOCALES.
• Sélectionnez une source d'alimentation capable de
fournir le courant nécessaire au climatiseur.
• Placez un disjoncteur à détection de fuite reconnu
(ELCB) entre la source d'alimentation et l'unité.
Un dispositif de déconnexion adapté pour couper
toutes les lignes d'alimentation doit être installé.
• Uniquement un modèle de disjoncteur préconisé par
un personnel agréé
Modèle
UU42/48/60W
Branchement des câbles à l'unité interne
• Retirez le couvercle de la télécommande pour effectuer le branchement entre l'unité intérieure et
l'unité extérieure. (Retirez les vis ➀.)
• Fixez le cordon à l'aide du serre-fils.
1. Modèle cassette
Cordon de
raccordement entre
l'unité intérieure et
1
l'unité extérieure
3. Modèle réversible
GUIDE D'AIR- L
UNITE
INTÉRIEURE
28 Climatiseur Type Cassette
Phase(Ø)
ELCB
1
40A
Cordon de la
télécommande
Couvercle de la télécommande
(sur lequel le branchement
1
électrique est effectué)
Source d'énergie
principale
Modèle
UU43/49/61W
2. Modèle gainable
Bornier de la télécommande
Boîtier de la
télécommande
1
1
Serrage
Panneau
de commande
ELCB
Boîte de commutation
Intérieur
Phase(Ø)
3
Vue A
A
1
Couvercle de la télécommande
(sur lequel le branchement électrique est effectué)
2
Extérieur
ELCB
25A
Cordon de la
télécommande
Cordon de
raccordement entre
l'unité intérieure et
l'unité extérieure
