INSTALLATION DE LA HOTTE
Si un clapet anti-reflux est monté avec une bouche de
•
décharge elle-même équipée d'un clapet anti-reflux,
vérifier qu'ils ne se gênent pas mutuellement. En cas
d'interférence, retirer l'obturateur à registre du
connecteur de conduit.
Installation du cordon d'alimentation
1.
Pour les installations à raccordement direct, acheminer
le câble d'alimentation du domicile selon les
prescriptions du Code national de l'électricité ou des
normes CSA et des codes et règlements locaux. La
longueur du câblage depuis le tableau de distribution
(avec fusibles ou disjoncteurs) doit être suffisante pour
réaliser facilement le raccordement dans le boîtier de
connexion de la hotte.
REMARQUE
Ne pas mettre le système sous tension avant
d'avoir complètement terminé l'installation.
Avant de commencer l'installation, retirez le
filtre à graisse, et les panneaux latéraux gauche
et droite.
Terminer l'installation pour réinstaller les pan-
neaux latéraux.
.

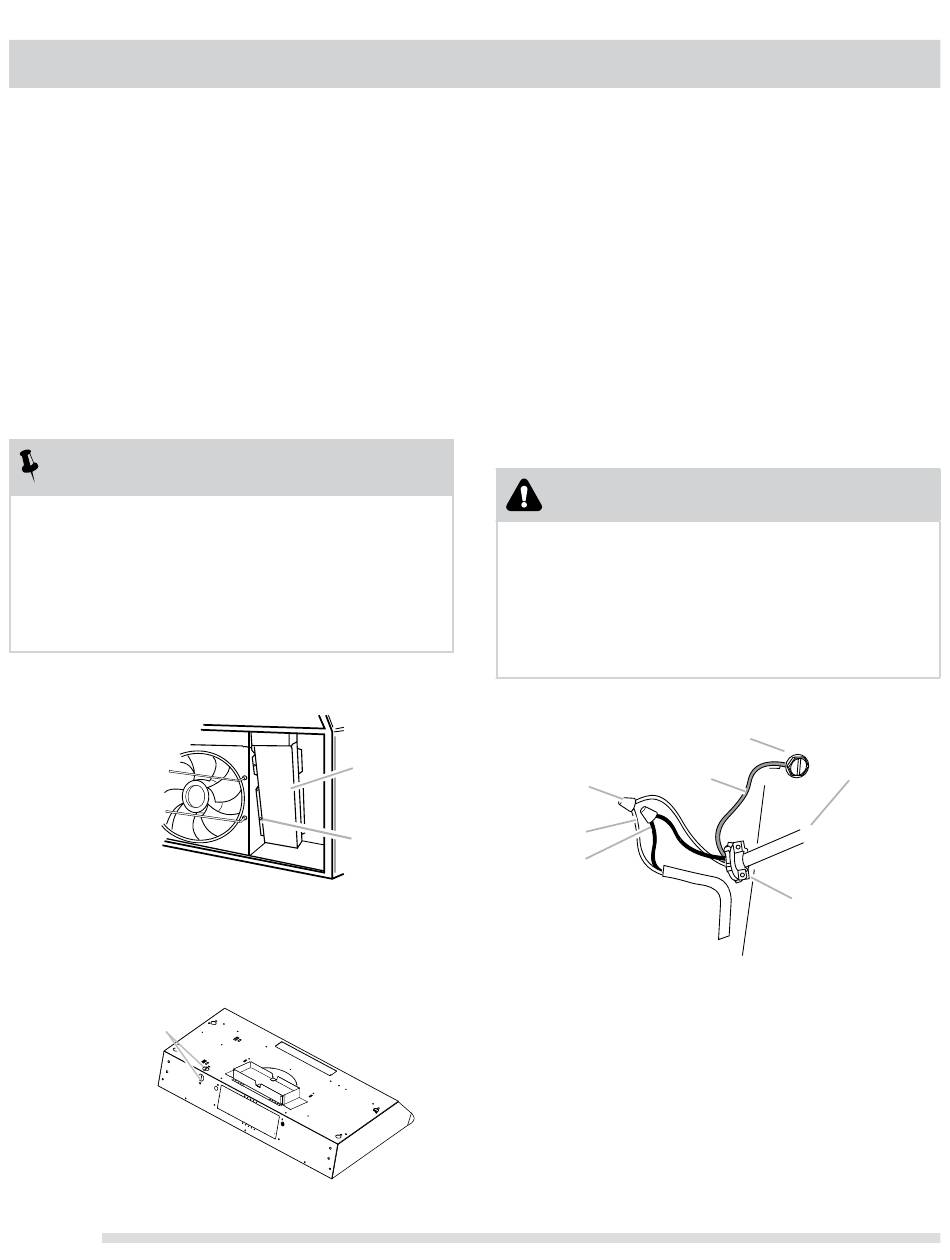

Ôter la vis du couvercle du boîtier de connexion. Retirer
le couvercle du boîtier de connexion et le mettre de côté.
A. Couvercle du boîtier
de connexion
B. Vis
.
Ôter l'opercule pour le passage de l'alimentation
électrique du sommet ou de l'arrière de la hotte de
ventilation (selon l'emplacement du point d'entrée du
câble d'alimentation du domicile) et installer un serre
câble de ½" homologué UL ou CSA.
A
A. Opercule pour le passage de
l'alimentation électrique
8
4.
À l'aide d'au moins deux personnes, soulever la hotte et
la placer à son emplacement final. Insérer suffisamment
de câble électrique à travers le serre-câble de ½"
(homologation UL ou CSA) pour établir les connexions
avec la boîte de connexion. Serrer les vis du serre -câble.
.
Positionner les trous allongés de la hotte par-dessus la
tête des vis de montage. Puis pousser la hotte vers le
mur pour engager la partie étroite des trous sur les vis
de fixation. Serrer les vis de montage en s'assurant que
les vis sont dans la partie étroite des trous de fixation des vis.
.
Raccorder le circuit d'évacuation à la hotte. Assurer
l'étanchéité des jointures et la solidité de l'installation
avec des brides pour conduits ou du ruban adhésif.
.
Vérifier que les clapets anti-reflux fonctionnent
correctement.
RACCORDEMENT ÉLECTRIQUE
Risque de choc électrique
Déconnecter la source de courant électrique
avant l'entretien.
Replacer pièces et panneaux avant de faire la
remise en marche.
Le non-respect de ces instructions peut causer
un décès ou un choc électrique.
1.
Déconnecter la source de courant électrique.
A
B
A. Conducteurs blancs
B. Conducteurs noirs
C. Connecteur de fils
D. Fil de terre vert (ou nu)
.
Connecter ensemble les conducteurs blancs (A) à l'aide
de connecteurs de fils (homologation UL).
.
Connecter les conducteurs noirs (B) aux connecteurs
de fils (homologation UL).
AVERTISSEMENT
D
C
A
B
(homologation UL)
G
E
F
E. Cordon d'alimentation du
domicil
F. Serre-câble homologué UL
ou CSA de ½"
G. Vis verte de liaison à la terre
