A

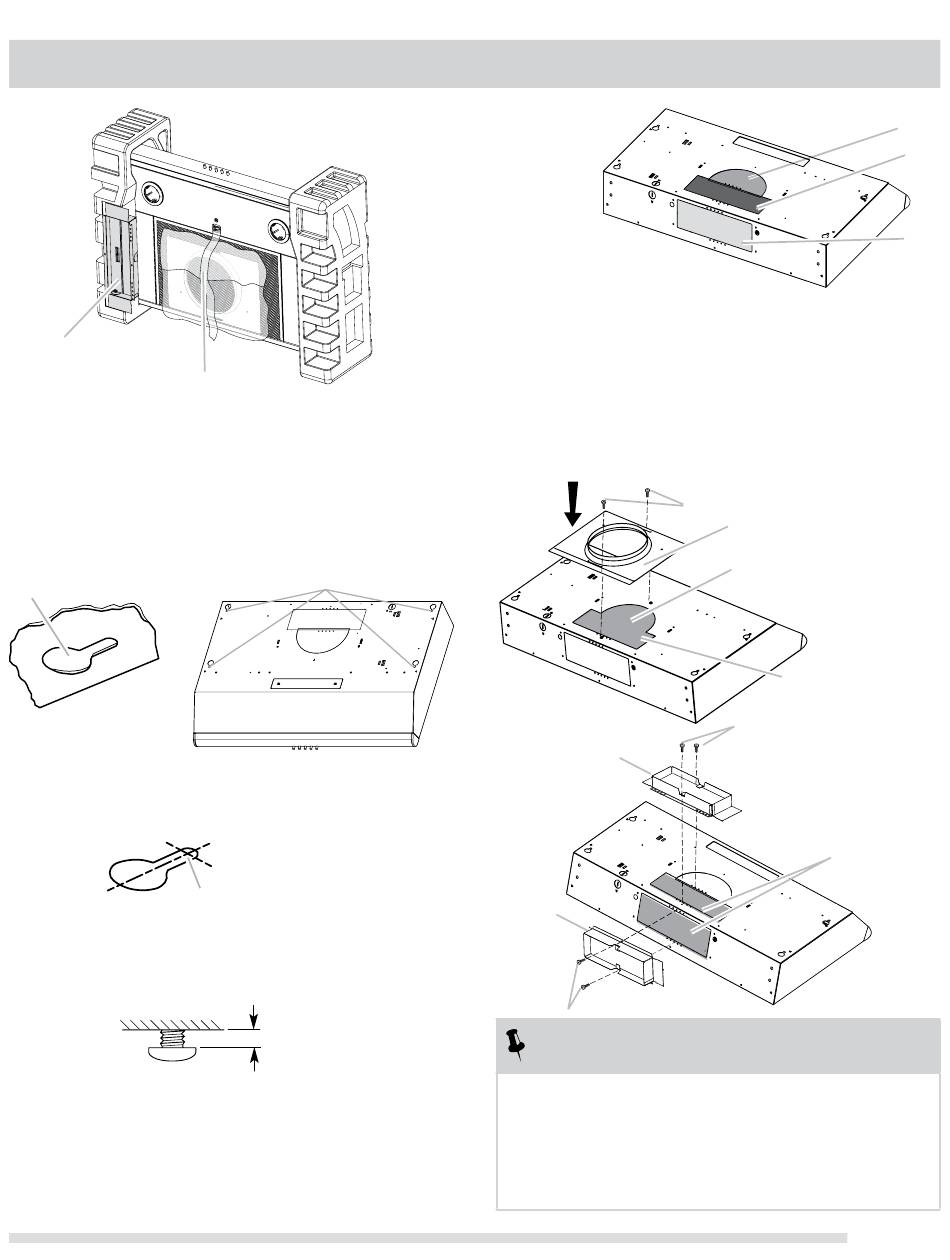

A. Conduit rectangulaire de 3¼" x 10" (8.3 x 25.4 cm)
B. Plaque de montage de conduit rond de 7" (17.8cm).
.
Soulever la hotte sous le placard et déterminer sa
position d'installation finale en la centrant sous le
placard. Sur la face inférieure du placard, marquer
l'emplacement des 4 trous de montage sur la hotte
(Voir les dimensions à la page 22). Placer la hotte à
part sur une surface couverte.
A
A. Découpe en trou
de serrure
.
À l'aide d'un foret de ⅛" (3 mm), percer 4 avant
trous tel qu'illustré.
REMARQUE: Faire des trous sur la zone mince de la
fente.
4.
Installer les 4 vis de montage .45 x 1.3 mm dans les
avant trous. Laisser un espace d'environ entre les têtes
des vis et le placard pour faire glisser la hotte et la
mettre en place.
.
Pour les installations avec passage par le toit, retirer
l'opercule amovible rectangulaire ou rond supérieur du
conduit d'évacuation. Pour les installations murales,
retirer l'opercule amovible rectangulaire arrière.
B
A
A. Perçage d'un avant-trou
A
¹⁄
"
4
(6.4 mm)
INSTALLATION DE LA HOTTE
A. Opercule amovible rectangulaire
supérieur du conduit d'évacuation
B. Opercule amovible en
demi-cercle du conduit d'évacuation
C. Opercule amovible rectangulaire arrière du
conduit d'évacuation
Installation du raccord de conduit
Installer une plaque de montage de conduit rond de
7" (17,8 cm) ou un clapet anti-reflux de 3¼" x 10"
(8,3 x 25,4 cm) en fonction de la configuration du circuit
d'évacuation. La fixer à la hotte à l'aide des vis de
installation fournies avec le kit de matériel.
A
A
B
REMARQUE
On peut installer la plaque de montage du clapet
anti-reflux pour conduit rond de 7" (17,8 cm) et
le connecteur de conduit rectangulaire de ¼"
x 10" (8,3 x 25,4 cm) jusqu'à 1" (2,5 cm) de
chaque côté du centre de la hotte pour pouvoir
installer les conduits décentrés.
Installer une plaque de
A
montage de conduit rond
B
de 7" (17,8 cm)
A. Vis de .29 x .65 cm
B. Conduit rond de 7"
C
(17.8 cm)
C. Opercule rond amovible
D. Opercule rectangulaire
amovible
D
B
Installer un clapet anti-reflux
de 3¼" x 10" (8,3 x 25,4 cm)
A. Clapet anti-reflux de 3¼" x 10"
(8,3 x 25,4 cm)
B. Vis de .35 x .65 cm
C. Opercule rectangulaire
amovible
C
C
A
B
