Πίσω Όψη - Linksys MU-MIMO WRT3200ACM Mode D'emploi

(9) ETHERNET 1 μέσω 4 (Κύριες) — (Λευκή) Αυτές οι αριθμημένες ενδεικτικές λυχνίες LED αντίστοιχούν με τις
αριθμημένες θύρες στο πίσω πλαίσιο του router. Εάν μια ενδεικτική λυχνία LED είναι σταθερά αναμμένη με
λευκό χρώμα, ο δρομολογητής έχει συνδεθεί με μια συσκευή μέσω της αντίστοιχης θύρας. Εάν μια ενδεικτική
λυχνία LED αναβοσβήνει, τότε υποδεικνύει δραστηριότητα δικτύου μέσω εκείνης της θύρας.
( 10) ETHERNET 1 έως 4 (Δευτερεύουσες) — (Λευκή) Εάν η λευκή ενδεικτική λυχνία LED είναι σβηστή, το router
έχει συνδεθεί με επιτυχία σε μια συσκευή μέσω εκείνης της θύρας με ταχύτητα 10/100 Mbps. Εάν η ενδεικτική
λυχνία LED είναι σταθερά αναμμένη, υποδεικνύει πως ο δρομολογητής έχει συνδεθεί με επιτυχία με μια συσκευή
με ταχύτητα 1000 Mbps.
(11) Ένδειξη WPS — (Λευκή/πορτοκαλί) Η λυχνία LED αναβοσβήνει αργά για έως δύο λεπτά κατά τη διάρκεια της
διαδικασίας Wi-Fi Protected Setup. Θα παραμείνει σταθερά αναμμένη με λευκό χρώμα για πέντε δευτερόλεπτα
για να υποδείξει πως η σύνδεση ολοκληρώθηκε με επιτυχία. Η λυχνία LED αναβοσβήνει με πορτοκαλί χρώμα εάν
η διαδικασία Wi-Fi Protected Setup δεν ολοκληρωθεί με επιτυχία. Βεβαιωθείτε πως η συσκευή-πελάτης
υποστηρίζει το Wi-Fi Protected Setup. Περιμένετε μέχρι να απενεργοποιηθεί η λυχνία LED και στη συνέχεια
προσπαθήστε ξανά. Ο δρομολογητής υποστηρίζει μία περίοδο λειτουργίας κάθε φορά.

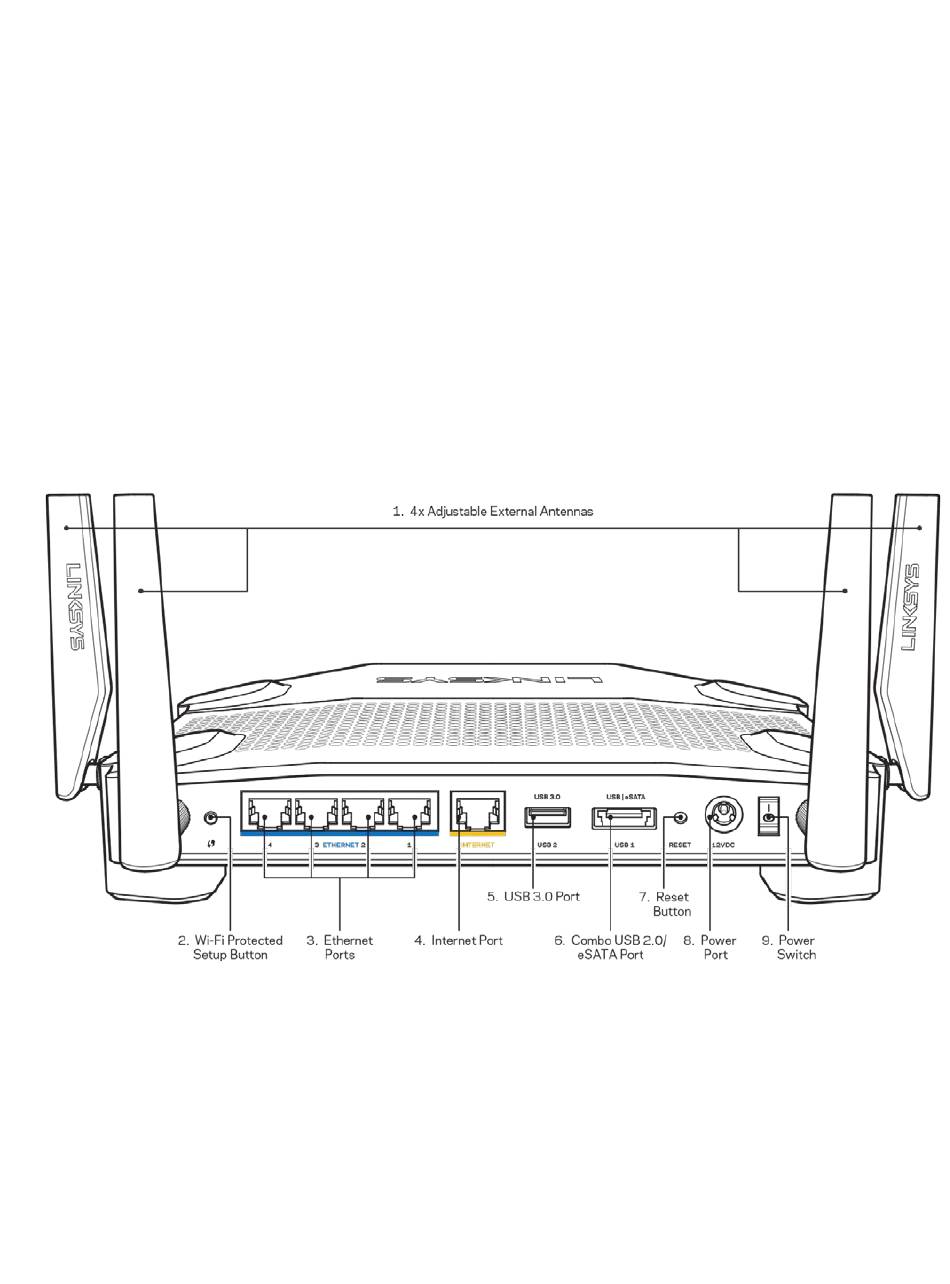

Πίσω όψη
(1) Ρυθμιζόμενες κεραίες
πρέπει να συνδεθούν στο router πριν την ενεργοποίησή του. Για να συνδέσετε τις κεραίες, περιστρέψτε τη σύνδεση
κεραίας προς τα δεξιά στη θύρα κεραίας στο router.
— Για βέλτιστη απόδοση, τοποθετήστε τις πλευρικές κεραίες κατακόρυφα όπως φαίνεται στην εικόνα στα
Σημείωση
αριστερά.
(2) Κουμπί Wi-Fi Protected Setup™ — Πατήστε αυτό το κουμπί για διαμόρφωση της ασφάλειας ασύρματου
δικτύου σε συσκευές δικτύου που υποστηρίζουν το Wi-Fi Protected Setup.
—
Αυτό το router διατίθεται με τέσσερις ρυθμιζόμενες εξωτερικές κεραίες οι οποίες θα
5
