18 Descriptif du produit
Rev. 00 08/17
Raccords
MagicControl CM40
Ethernet 1
Ethernet 2
Hôte USB
Périphérique USB
COM1
COM2
CAN
SD Card Slot
Conditions environnementales
MagicControl CM40
Climat
Essai aux vibrations / aux
chocs / à la chute

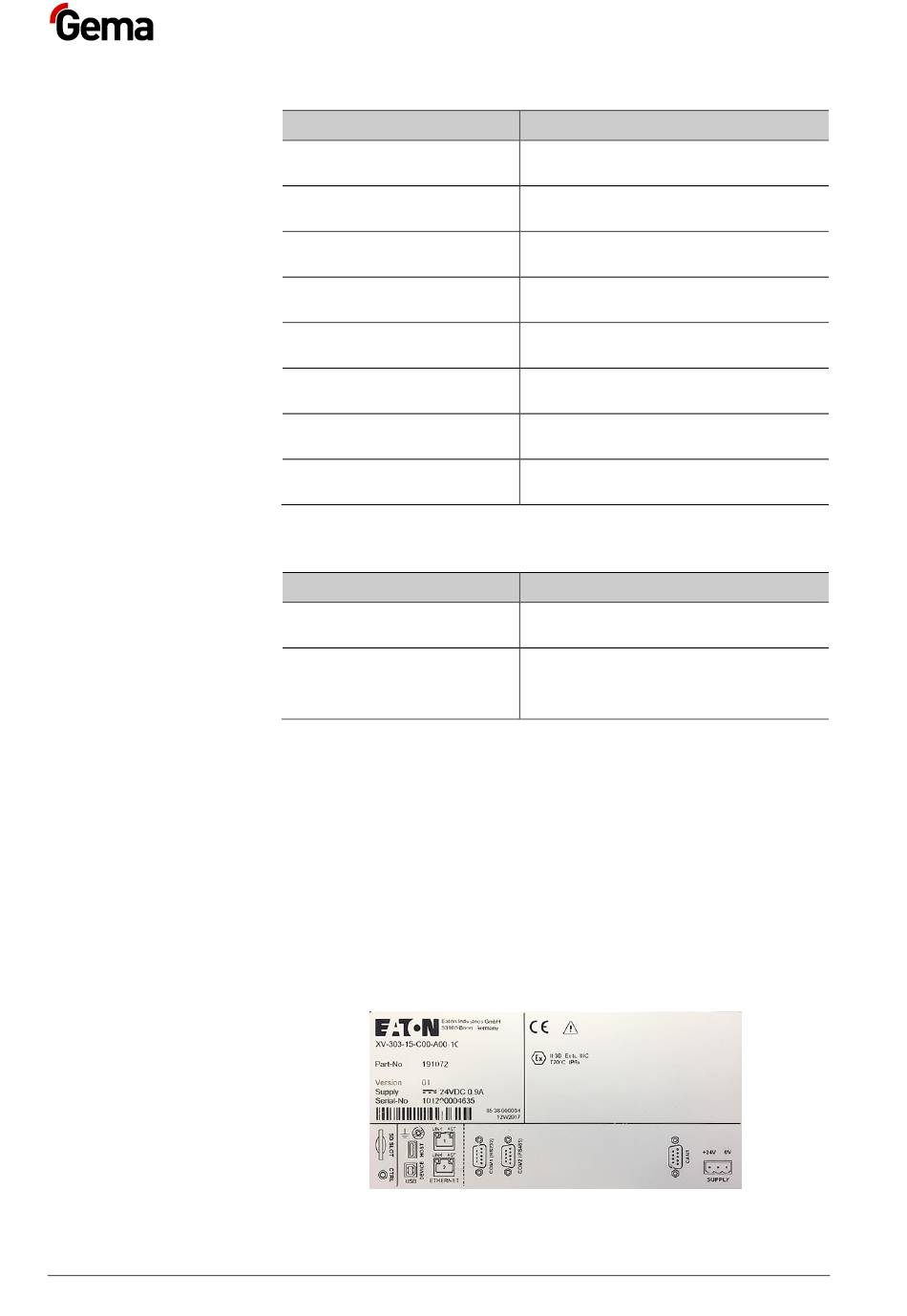

Plaque signalétique
Une plaque signalétique est installée sur l'arrière de l'appareil pour son
identification. La plaque signalétique contient, entre autres, les
informations suivantes :
–
Désignation du type
–
Version
–
Alimentation électrique requise
–
N° de série
–
Disposition des interfaces et des éléments de commande
Fig. 3 : Plaque signalétique
RJ-45, 8 broches, 2 LED (CAT5e/6),
LAN1, 10/100 Mbps
RJ-45, 8 broches, 2 LED (CAT5e/6),
LAN1, 10/100 Mbps
USB 2.0, sans séparation galvanique,
fiche de type A, Full power (500 mA)
USB 2.0, sans séparation galvanique,
fiche de type B
RS-232, sans séparation galvanique,
fiche SUB-D à 9 broches
RS-485, sans séparation galvanique,
fiche SUB-D à 9 broches
CAN1, sans séparation galvanique,
fiche SUB-D à 9 broches
SDSC ou SDHC selon les
spécifications SDA 2.0
0-50 °C, 10-95 % d'humidité relative,
sans condensation
Vibrations – CEI 60068-2-6
Chocs – CEI 60068-2-27
Chute – CEI 60068-2-31
MagicControl 4.0 (CM40)
