2.0.4 - ANBRINGUNG DES BEDIENUNGSPULTS MIT
OPTIONALER FRISCHLUFT BZW. ELEKTRO-LUFTKEIZUNG

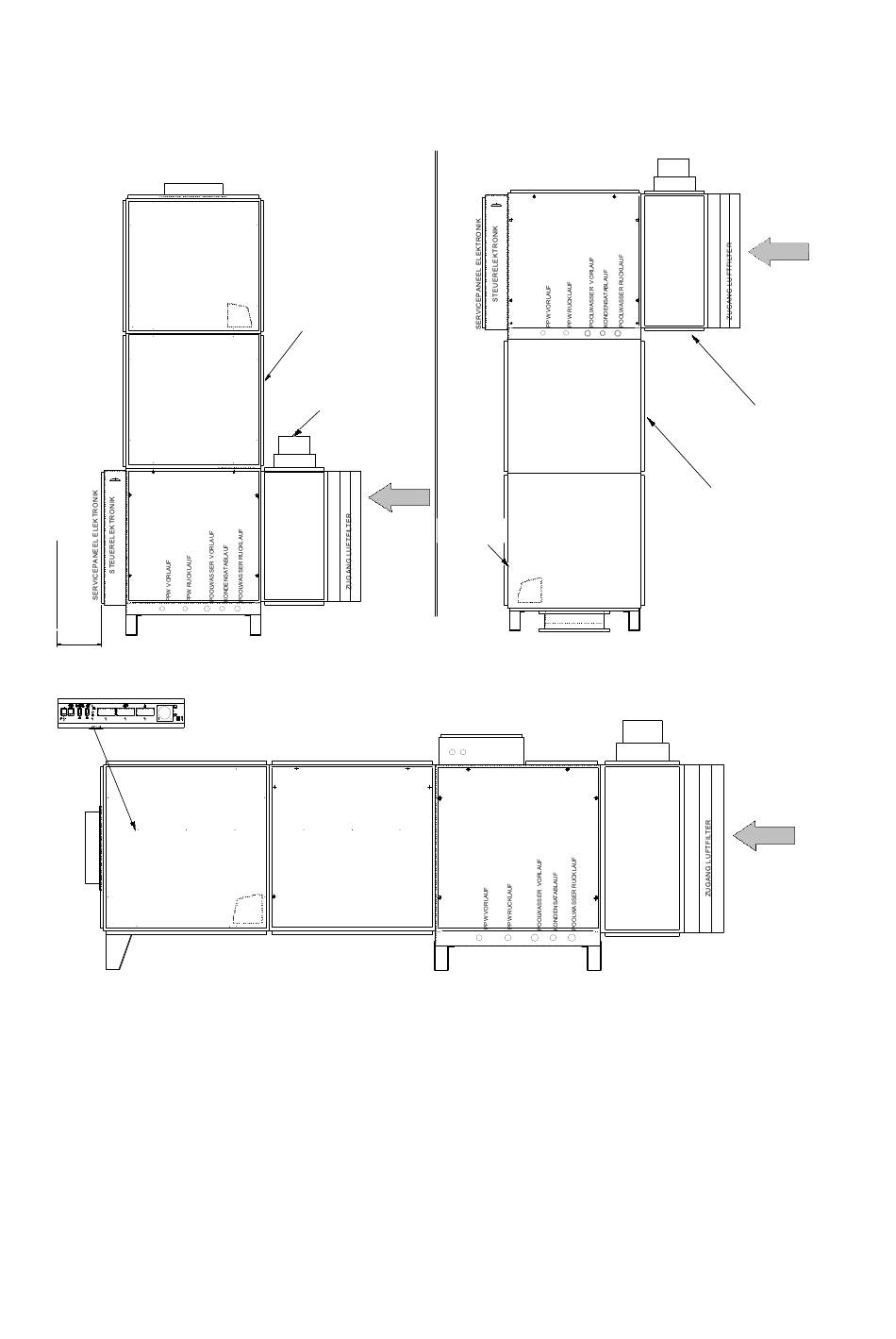

ABLUFT NACH OBEN
FORTLUFT
SERVICEPANEEL
ELEKTROHEIZREGISTER
(OPTION)
SERVICEPANEEL
800.00
FREFELD FÜR WARTUNG
FÜR ALLE SERVICEPANEELE
ERFORDERLICHER
ºC
% R H ºC
MAX
AUT O HUMID IT Y AI R T E M P WATER TE MP = AUTO
MI N
=
=
AUTO
FORT-
SERVICEPANEEL
LUFT
BEDIENUNGSPULT MIT 3
LÖCHERN
Variheat 3 ist mit austauschbaren Service-Platten ausgelegt.
Bei der Lieferung sind zwei Bedienungspult-Platten in den Positionen (siehe Diagramme oben)
angebracht. Das Bedienungspult für Variheat 3 befindet sich innerhalb des Variheat 3 Ventilator
Gehäuses. Das Bedienungspult kann (wie unten beschrieben) an die ausgewählte Variheat 3
Bedienungspult-Platte angebracht werden.
1. Die 3 x mitgelieferten Blechschrauben in die 3 Löcher der Bedienungspult-Platte (mit einer
Etikette gekennzeichnet) einschrauben. Eine kleine Spanne freilassen.
2. Das Bedienungspult hängt auf den Schrauben.
Bemerkung: Es ist am besten, die Bedienungspult-Platte neben der Schaltkiste anzubringen, da der
mitgelieferte Steckverbinder muss zwischen dem Bedienungspult und der Schaltkiste angeschlossen
werden, nachdem die Bedienungspult-Platte angebracht wurde. Der Steckverbinder des
Bedienungspults befindet sich an der unteren Seite.
Siehe Zeichnung (Seite 7) für Hinweis, wie man die Rückplatte des Bedienungspults umdreht.
BEDIENUNGSPULT
-PLATTE MIT 3 X
LÖCHERN
OPTION:
AUSSENLUFT-BOX MIT
2 X STUTZEN BZW .
225mm DIA
UNTERDRUCK-BOX MIT
1 X STUTZEN
157mm DIA
STUTZEN STUTZEN
KLAPPE KLAPPE
ZULUFT
SERVICEPANEEL
HORIZONTALE AUFSTELLUNG
SERVICEPANEEL ELEKTRONIK
BEDIENUNGSPULT MIT 3
LÖCHERN
ELEKTROHEIZREGISTER
(OPTION)
Seite 10
ABLUFT NACH UNTEN
SERVICEPANEEL
ELEKTROHEIZREGISTER
(OPTION)
SERVICEPANEEL
BEDIENUNGSPULT
-PLATTE MIT 3 X
LÖCHERN
FORTLUFT
STEUERELEKTRONIK
SERVICEPANEEL
STUTZEN
KLAPPE
SERVICE-
PANEEL
ZULUFT
OPTION:
AUSSENLUFT-BOX MIT
2 X STUTZEN BZW.
225mm DIA
UNTERDRUCK-BOX MIT
1 X STUTZEN
157mm DIA
BEDIENUNGSPULT
-PLATTE MIT 3 X
LÖCHERN
OPTION:
AUSSENLUFT-BOX MIT
2 X STUTZEN BZW .
225mm DIA
STUTZEN
UNTERDRUCK-BOX MIT
1 X STUTZEN
157mm DIA
KLAPPE
SERVICEPANEEL
ZULUFT
SD437350 Ausgabe 22
