3.1 POINTS DE CONTROLE

a) L'appareil a été monté conformément aux plans et spécifications d'origine.
b) La chambre hermétique et tous les conduits ont été isolés. Veillez particulièrement à l'isolation de l'entrée et de
la sortie d'air neuf pour éviter les problèmes de condensation.
c) Il n'y a pas de courant d'air important dans le local de la piscine ou dans la salle de l'appareil (chambre
hermétique) provoqué par des portes, fenêtres, conduits, etc. mal installés. Ceci favoriserait les entrées d'air
non nécessaires et augmenterait la demande en chauffage.
d) Les conduits d'aspiration d'air frais et d'évacuation d'air (si installés) sont parfaitement hermétiques et il n'y
a pas de fuite dans la chambre hermétique.
Note : On doit vérifier les points 'c' et 'd' ci-dessus en mesurant les températures de l'air dans la pièce de l'unité et
dans le local de la piscine. Si le local de piscine sert de chambre hermétique, les températures doivent être
identiques. Si la température dans le local de piscine est plus faible, il y a donc une fuite d'air qui pénètre le local.
Cette fuite d'air doit être localisée et rectifiée.
e) Si des grilles ont été installées aux entrées et sorties d'air, vérifiez qu'elles ne sont pas obstruées, qu'elles ne
sont pas de dimensions trop faibles, qu'il n'y a pas d'obstacle dans le circuit d'air évacué, le détournant vers
l'admission d'air frais, etc.
f) Le réglage 'Occup/Inoccup' est-il correct (avec thermostat d'air). Consulter le paragraphe 3.2.3
g) L'horloge de programmation est correctement réglée.
h) Nécessité éventuelle de prévoir un débit minimum d'air frais au démarrage, et dans ce cas, le client sait-il
à quel moment il doit remettre l'appareil sur AUTO ?
i) Tout signe de disfonctionnement de la machine devra immédiatement être signalé au près de votre instrallateur
ou de Calorex.
j) Est-ce que le débit d'air dans la machine est suffisant? Enlever ou ajuster la plaque située le long du ventilateur
et vérifier l'ampérage absorbée par le ventilateur.
k) Vérifier que les courroies et les filtres sont correctement positionnés.

3.2.1 REGLAGE DE L'HORLOGE

Une horloge à quartz avec un cadran de 24 heures et une batterie de réserve d'une durée de 100 heures assure le
fonctionnement automatique de l'unité VARIHEAT SERIES 3 pour chaque période de 24 heures.

REGLAGE DE L'HEURE

Tournez la grande aiguille de l'horloge dans le sens des aiguilles d'une montre jusqu'à ce que vous obteniez
l'heure correcte. Vérifiez que la moitié correcte de la journée a été choisie (horloge sur 24 heures).

REGLAGE EN MODE AUTOMATIQUE

Chaque segment jaune représente une période de temps de 15 minute, prolongez les segments pour la période de
temps pendant laquelle la piscine est utilisée (occupé) ou non couverte par jour. Pour que l'horloge fonctionne en
mode 'AUTO' glissez le levier vers le bas jusqu'à 'A'
En outre, si l'horloge est réglée pour une inoccupation de plus de 20 heures par jour, il faudra régler un segment
d'échantillonnage (segment occupé) de 15 minutes. L'heure recommandée pour la prise de cet échantillon est
occupation au milieu de la periode.

REGLAGE EN MODE MANUEL

Pour activer le mode manuel (pour éviter les réglages automatiques de l'horloge), redressez le levier sur la position
'1' pour 'OCCUPE'.
Note. Si une commande à distance pour réglage en mode occupé/inoccupé est installée, le levier doit être réglé
sur la position inoccupée '0' (paragraphe 2.4.2).

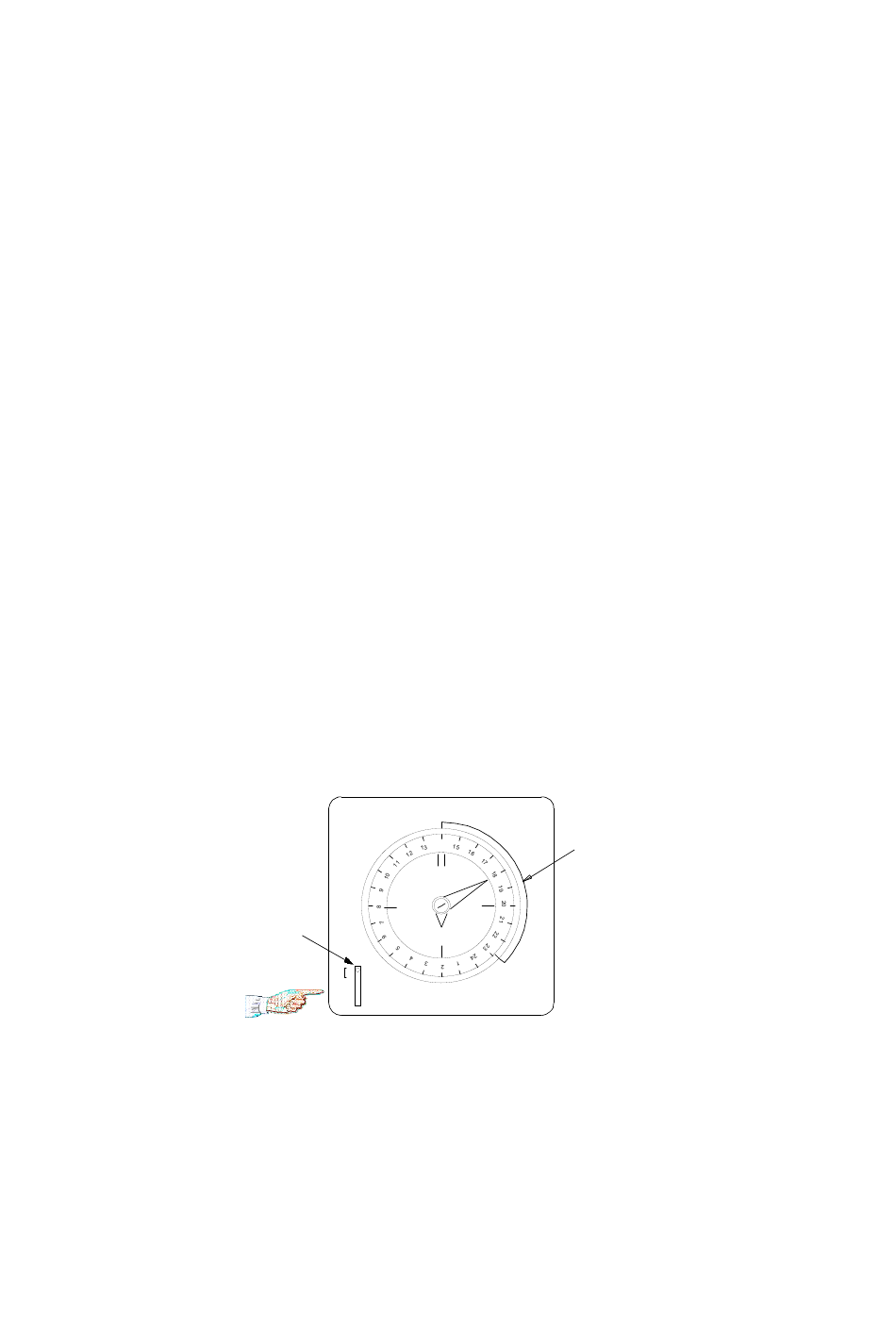

LEVIER DE
REGLAGE
MANUEL
AUTO
0
A
14
SEGMENTS
FIG 1.
Page 27 SD4327350 EDITION 22
