2.0 - INSTALLATION

2.0.1 - INSTALLATION UND POSITIONIERUNG DES VH3

Abluft nach OBEN
(WENN KEIN LANALANSCHLUSS)
800.00
FREIFELD FÜR WARTUNG
FÜR ALLE SERVICEPANEELE ERFORDERLICH
Stellen Sie sicher, dass der Druckverlust in den Rohrleitungen die im Datenblatt vorgegebenen Werte nicht übersteigt.
Wenn das Gerät in einem Technikraum in Nähe der Schwimmhalle untergebracht ist, müssen alle Umgebungsluftrohr-
leitungen gut isoliert werden. Wir empfehlen gefederte Frischluft- Rückkehrklappen, die an die Verrohrung und äußere
Einsatzmöglichkeiten unter Null Grad angepasst sind. Diese sind auch für den Fall, eines Stromausfalls, zu befürworten.
WICHTIG: Die seitlich des Ventilators befestigte Abdeckplatte darf entfernt werden,
aber nur wenn die Verrohrung angebracht wurde. Desweiteren muss die Amperezahl
des Ventilators mit der Amperezahl im Datenblatt bei trockenen Luftwärmetauschern,
sauberem Luftfilter und komplett angeschlossenen Abdeckklappen übereinstimmen.
FORTLUFT
SERVICEPANEEL
ALTERNATIVE
FORTLUFTPOSITIONEN
SERVICEPANEEL
WASSERANSCHLÜSSE
ALTERNATIVE
FORTLUFTPOSITIONEN
SERVICEPANEEL
ALTERNATIVE
FORTLUFTPOSITIONEN

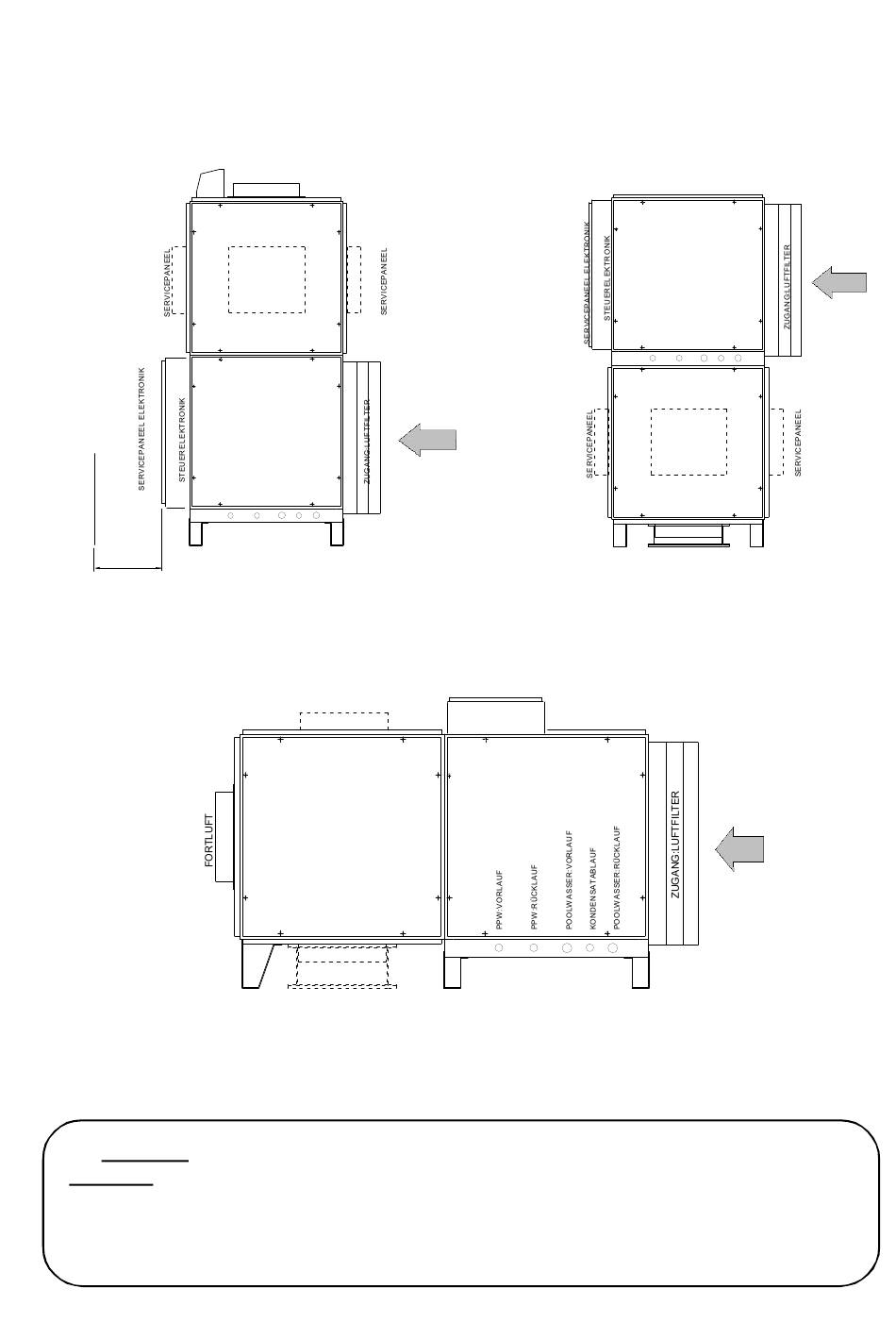

Vertikale Aufstellung

ZULUFT

Horizontale Aufstellung

SERVICEPANEEL ELEKTRONIK
STEUERELEKTRONIK
SERVICEPANEEL
Seite 7
Abluft nach UNTEN
SERVICEPANEEL ELEKTRONIK
SERVICE PANEL
WASSERANSCHLÜSSE
ALTERNATIVE
FORTLUFTPOSITIONEN
SERVICEPANEEL
(WENN KEIN LANALANSCHLUSS)
FORTLUFT
Fortluft
ZULUFT
SD437350 Ausgabe 22
ZULUFT
