Bedienungs- und Wartungsanleitung Chronos, Zeus, Ercole e Ermes
S.139

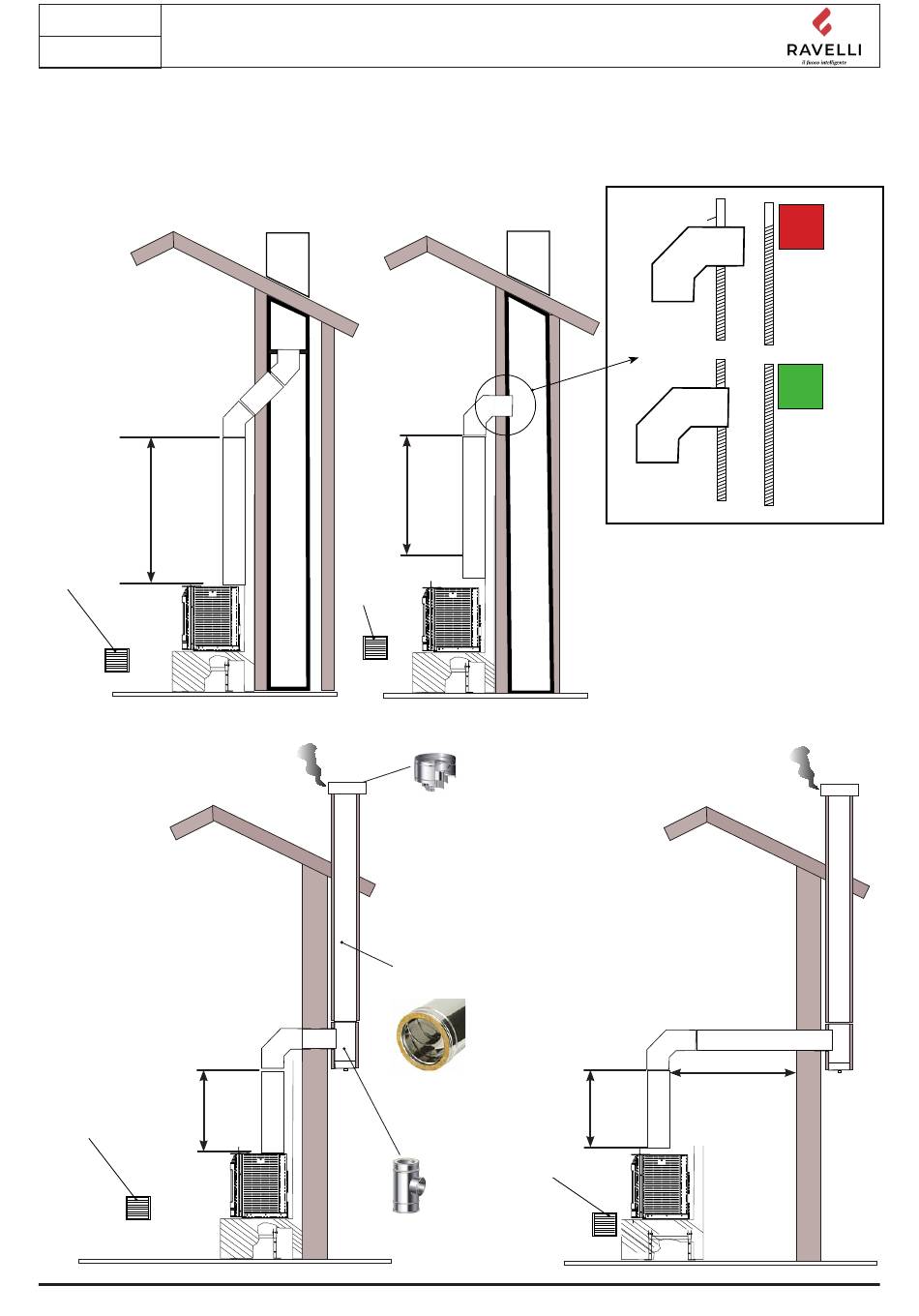

Installationsbeispiele
Das Rauchabzugssystem ist für den ordnungsgemäßen Betrieb des Ofens unbedingt erforderlich. Sicherstellen, dass der installierte
Schornstein mindestens eine Inspektionskalppe an einer leicht zugänglichen Stelle hat, um die Reinigung zu erleichtern.
Baufällige Rauchfänge dürfen nur verwendet werden, wenn in sie ein normgerechter Rauchfang eingeführt wird (siehe Normen für
Verlegung der Leitungen).
MIN 1 m
Lufteinlass extern
MIN 1 m
Lufteinlass extern
MIN 1 m
Lufteinlass extern
Schutz vor Regen
Isoliertes Rohr
Isolierter Rauchfang
Isoliertes T-förmiges
Fitting für Kondensat
Wenn die Verbindung mit dem Rauchfang
horizontal ausgeführt ist, muss vermieden
werden, dass der letzte Rohrabschnitt
zu tief eingesetzt wird, um Drosselstellen
der Rauchgase
mögliche Freiraum zwischen der Bohrung
im vorhandenen Rauchfang und dem
Rauchkanalrohr sollte sorgfältig abgedichtet
werden.
Neigung min. 3%
MIN 1 m
Lufteinlass extern
NEIN
JA
zu vermeiden. Der
MAX 2m
