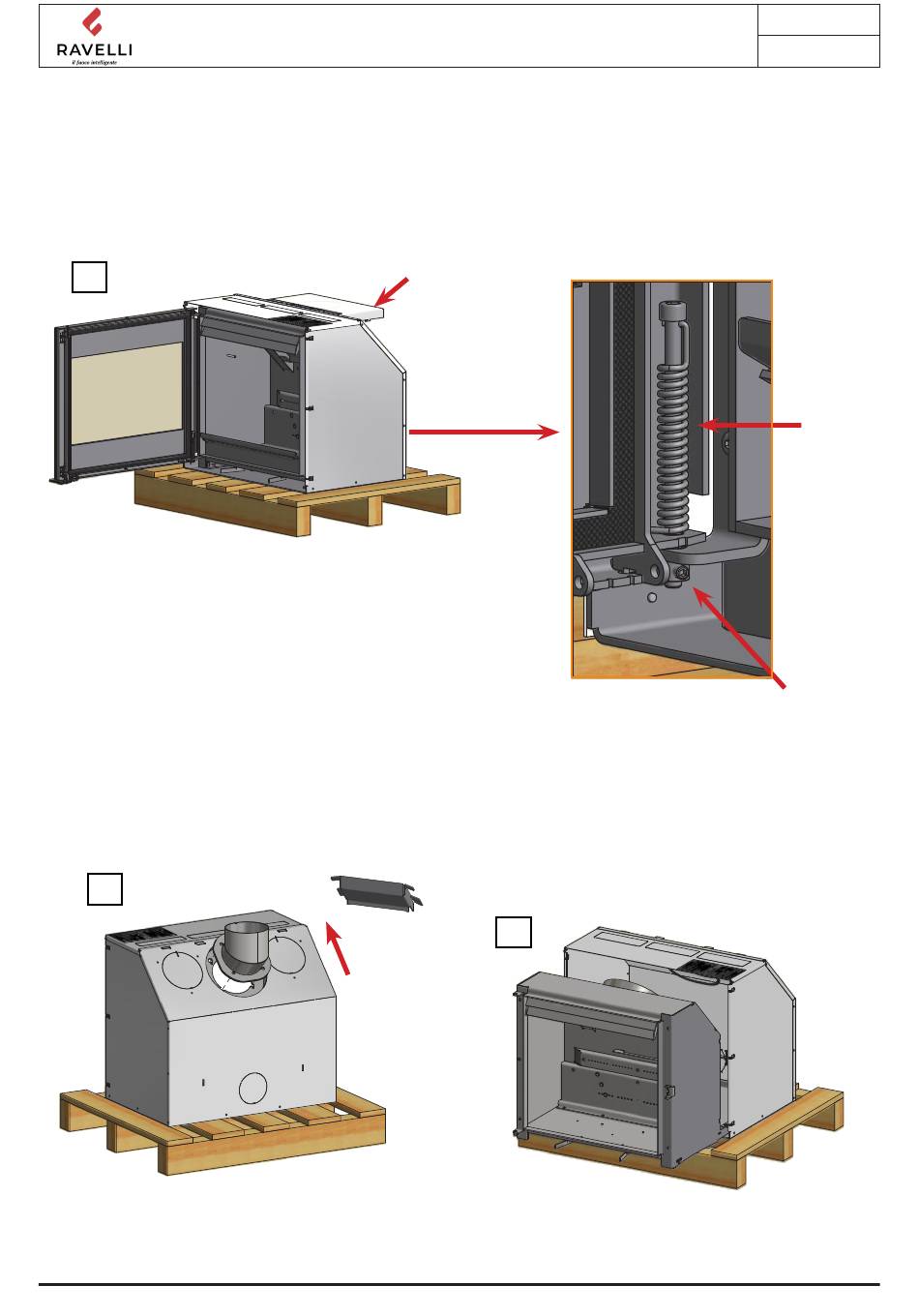

Démontage de l'emballage
Vérifier que le poêle n'est pas endommagé avant de commencer l'installation. Est livré fixé sur une palette. Il est recommandé
de démonter la porte et de retirer toutes les pièces détachées qui se trouvent dans la chambre de combustion avant de dévisser
l'insert de la palette. Cela permet de faciliter l'encastrement de l'insert.Démonter le boîtier d'air de combustion. Ce boîtier n'est
utilisé que pour alimenter l'insert en air extérieur de combustion, voir.
Démontage de la porte : Desserrer la vis A, démonter la vis et le ressort et retirer le couvercle en le soulevant.
1
Démonter la pièce de raccordement:
Le déflecteur de fumée est retiré du poêle avant de pièce de raccordement.
Desserrer (sans les démonter) les écrous à bride qui maintiennent la pièce de raccordement à l'intérieur de l'insert. Pousser la
pièce de raccordement dans le sens de la flèche ce qui permet de le libérer et de le sortir (2). Soulever l'insert au niveau des
poignées à l'avant et le sortir de la cassette (3).
2
Scan 1001 Afmontage låge
EMNE:
C:\Working Folder\Designs\Scan 1001\91001003.idw
Manuel d'utilisation et d'entretien Chronos, Zeus, Ercole e Ermes
BOÎTIER D'AIR DE COMBUSTION
Scan 1001
NAVN:
Déflecteur de fumée
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\Scan 1001\91001003.idw
STI:
N/A
VÆGT:
N/A
AREAL:
Scan 1003 Brændkammerforing, eksploderet
NAVN: EMNE:
MATERIALE:
DIMENSION:
C:\Working Folder\Designs\Scan 1003\91003003.idw
STI:
Afmontage låge
EMNE:
3
91001003
TG.NR:
BC
28-03-12
DATO: SIGN:
Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
TG.NR: 91003003
N/A DATO: 12-10-2018 KEN
VÆGT: SIGN:
N/A
AREAL: Krog Iversen & Co A/S
DK-5492 Vissenbjerg©
Rev.1 12/12/2019
Page 103
VIS A
N/A
VÆGT:
N/A
AREAL:
VIS ET
RESSORT
2
