Dans le cas d'un régulateur de température
avec limiteur de température de sécurité
(RT/LTS), placer la sonde du limiteur à proxi-
mité de la sonde du régulateur.
À l'endroit de montage, installer un manchon à
souder avec filetage intérieur G 1. Utiliser un
produit d'étanchéité avant d'insérer le fourreau
dans le manchon soudé. Insérer la sonde et la
fixer à l'aide d'une vis de blocage.
2.4.1 Capillaire de liaison
Poser le capillaire de liaison de manière à ce
qu'aucun dommage mécanique ne puisse
survenir.
Le plus petit rayon de courbure ne doit pas être
inférieur à 50 mm. Enrouler la longueur excé-
dentaire du capillaire de liaison en formant un
anneau, en veillant à ne pas la raccourcir et ne
pas la plier.
Le capillaire de liaison ne doit subir aucune
variation de température.
Déclenchement électrique

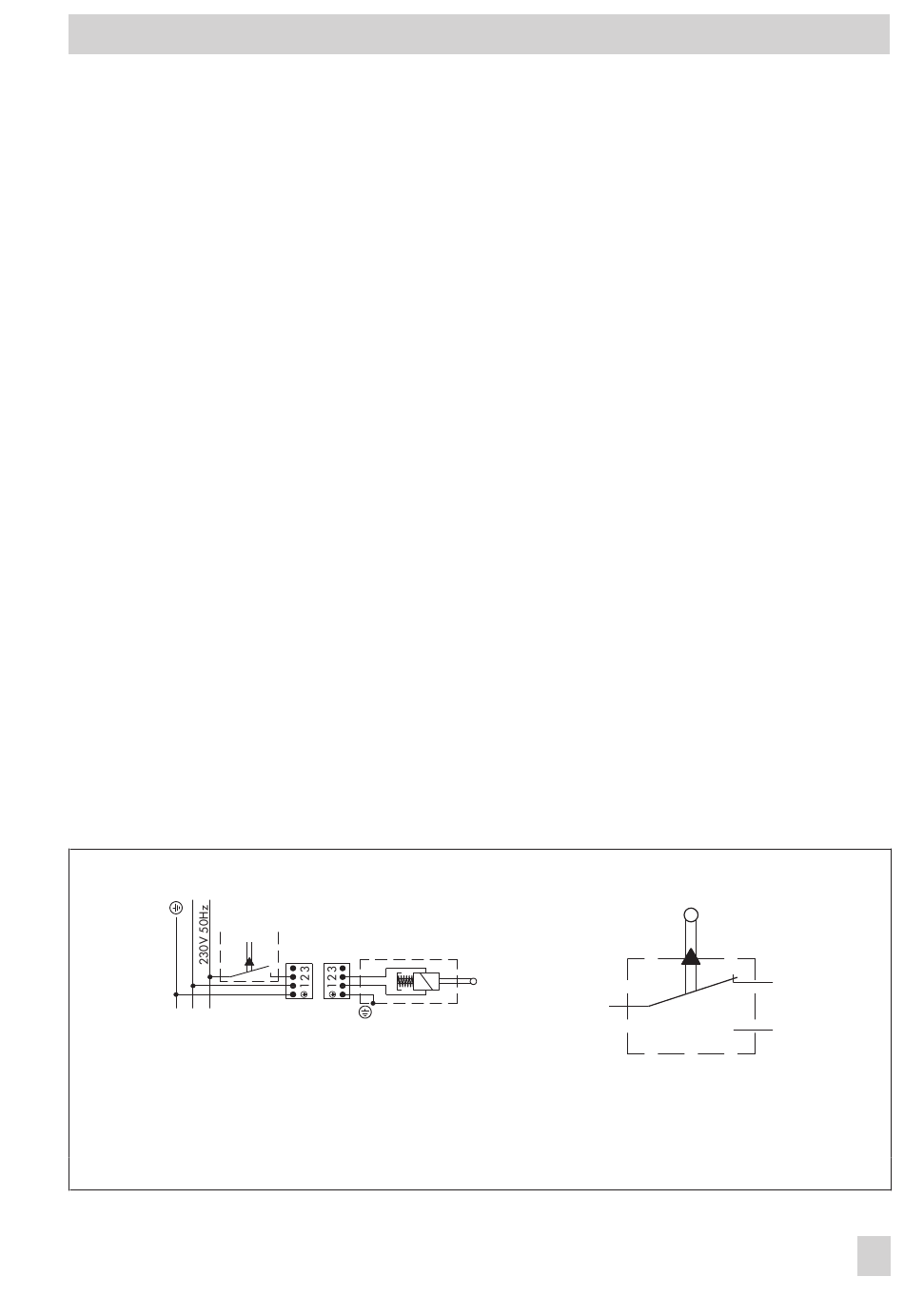

Fig. 2 · Schéma de connexions
2.5
Le limiteur de température de sécurité peut
être équipé d'un déclenchement électrique
et/ou d'un contact électrique de signali-
sation.
2.5.1 Déclenchement électrique
L'électro-aimant du déclenchement électrique
est activé dans une boucle ouverte de sécurité
et est excité en fonctionnement normal. En cas
d'interruption du circuit, l'aimant relâche et
déclenche le dispositif à ressort via un levier,
de sorte que la vanne se ferme.
2.5.2 Contact électrique de
Le contact électrique de signalisation contient
un microcontact (charge max. 10 A, 125,
250 V) qui émet un signal lorsque la limite de
température est dépassée ou en cas de dé-
faillance de la sonde (rupture du capillaire
de liaison).
H
PE
Unités électriques
complémentaires
signalisation
Noir
Contact électrique de signalisation
Montage
Marron
déverrouillé
Bleu
verrouillé
7
EB 2046 FR
