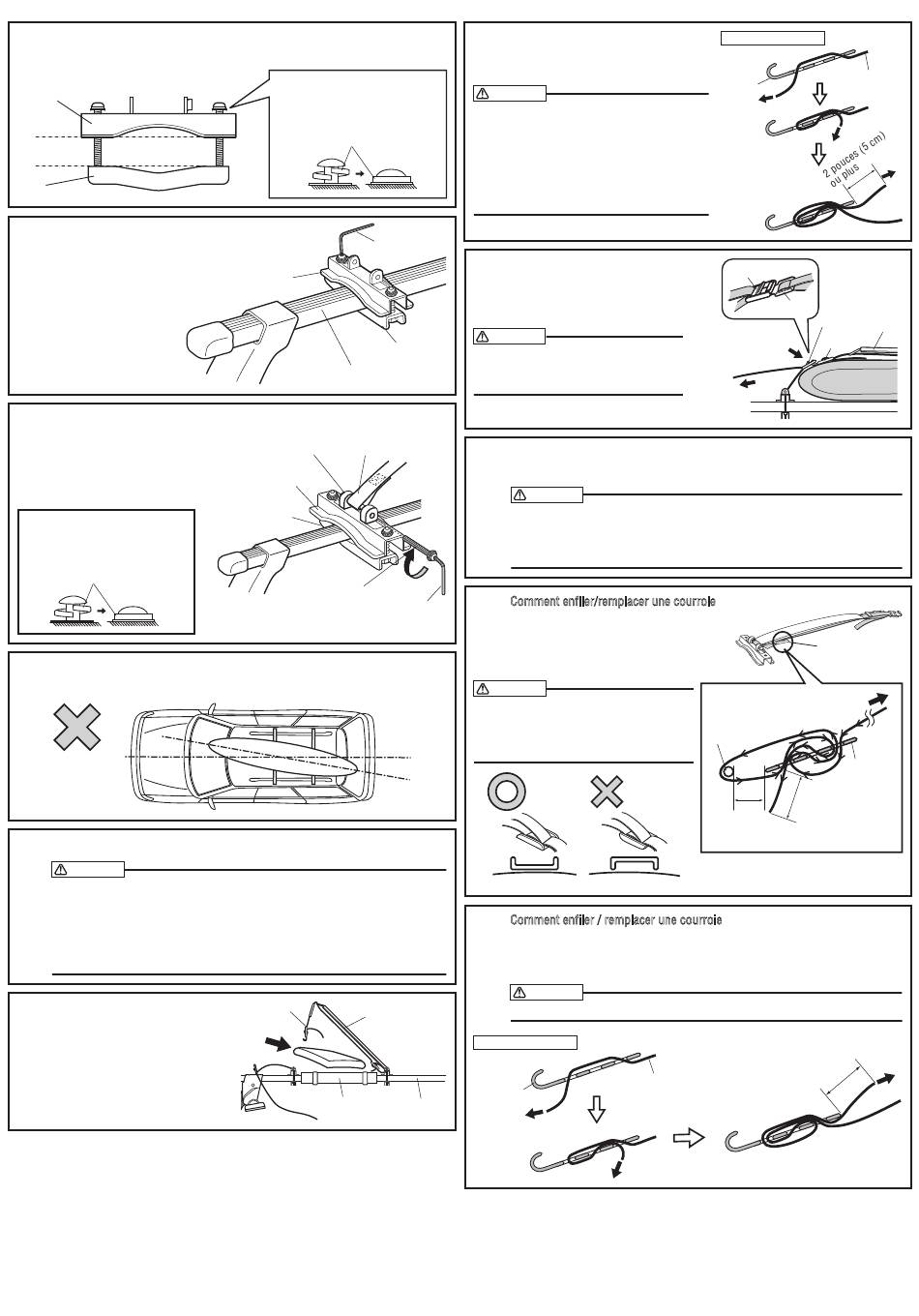

INNO INA745 Instructions D'utilisation page 6

4
Serrez les vis de manière égale de chaque côté afin que la plaque supérieure
et inférieure soient parallèles.
Plaque supérieure
Parallèle
Plaque inférieure
5
Installez le support de
courroie/plaque inférieure à
l'endroit approprié pour la
dimension des planches.
Serrez de la même manière
que du côté du bras.
6
Faites passer la pièce d'écartement
dans l'extrémité repliée de la
courroie et fixez fermement au
support de courroie avec un
boulon hexagonal à l'aide
de la clé hexagonale.
Serrez le boulon hexagonal
plus à fond jusqu'à ce que la
rondelle de ressort soit aplatie.
Rondelle de ressort
7
Faites l'alignement avec le support avant lors du montage du support arrière
afin que le surf soit parallèle avec le véhicule lorsqu'il est chargé.
8
Peut transporter jusqu'à 3 shortboards ou 2 longboards/planches à voile.
ATTENTION
La capacité maximale de charge peut être différente selon qu'il s'agisse de
barres transversales d'origine ou d'une pièce de rechange.
Avant de procéder à l'installation, veuillez vous assurer de la capacité de
charge à l'aide du guide d'utilisation pour les barres transversales d'origine
ou du guide de conformité pour les barres transversales du marché des
pièces de rechange.
9
Charger une planche.
Installez le protecteur de
planche INNO ou une autre
protection sur la barre et
placez une planche dessus.
FR
Serrez le boulon hexagonal plus
à fond jusqu'à ce que la
rondelle de ressort soit aplatie.
Rondelle de ressort
Clé hexagonale
Support de
courroie
Plaque
inférieure
Barre
Extrémité repliée
Pièce d'écartement
de la courroie
Support de
courroie
Plaque
inférieure
Boulon hexagonal
Clé hexagonale
Crochet
Bras
Planche
Protecteur
de planche
10
Réglez la longueur de la courroie du
bras selon la largeur et le nombre de
planches à charger.
ATTENTION
– Laissez l'extrémité de la courroie dépasser
de 2 po (5 cm) ou plus du crochet. Si
l'extrémité est courte, la courroie pourrait
se détacher et les planches tomber.
– Enfilez la courroie correctement en
consultant les illustrations, afin d'éviter que
les planches ne tombent.
11
Fixez la boucle au crochet et attachez
fermement les planches en tirant la
courroie. Tenez les planches lorsque
vous tirez sur la courroie.
ATTENTION
Ne serrez pas trop les courroie, car cela
pourrait fissurer ou déformer les
surfs/planches à voile.
12
Secouez la planche pour vous assurer que la courroie est attachée
fermement.
ATTENTION
Avant de conduire le véhicule, faites basculer la fixation vers l'avant, l'arrière,
la gauche et la droite, pour vous assurer qu'il n'y a pas de jeu avec n'importe
lequel des 10 boulons de montage à têtes hexagonales.
Resserrez les boulons mal serrés.
13
Comment enfiler/remplacer une courroie
Préparer un nouvel ensemble de courroie.
Faites passer la courroie du côté du bras à
travers l'organe de réglage et guidez-la
autour du rivet se trouvant à la base du bras.
ATTENTION
Faites attention au sens de l'organe de
réglage.
Si vous installez l'organe de réglage à
l'envers, le surf sera endommagé.
Planche
14
Comment enfiler / remplacer une courroie
Passez l'extrémité la plus longue de la courroie à travers l'extrémité du bras
et par le crochet.
Suivez la procédure de réglage de la longueur de la courroie.
ATTENTION
Une planche pourrait tomber si la courroie est mal enfilée.
Section d'accrochage
Crochet
Barre
- 6 -
Section d'accrochage
Crochet
Boucle
Crochet
Tenir les planches
Tirer
Vers l'extrémité du bras
Rivet à la
base du
bras
Ajuster aussi
près que
possible
Planche
(5 cm) ou plus
Courroie
Courroie
Boucle
Bras
Crochet
Planche
Organe de réglage
Organe
de réglage
Environ 2 à 4 pouces
(5 à 10 cm)
2 pouces
