CÂBLAGE ÉLECTRIQUE
74

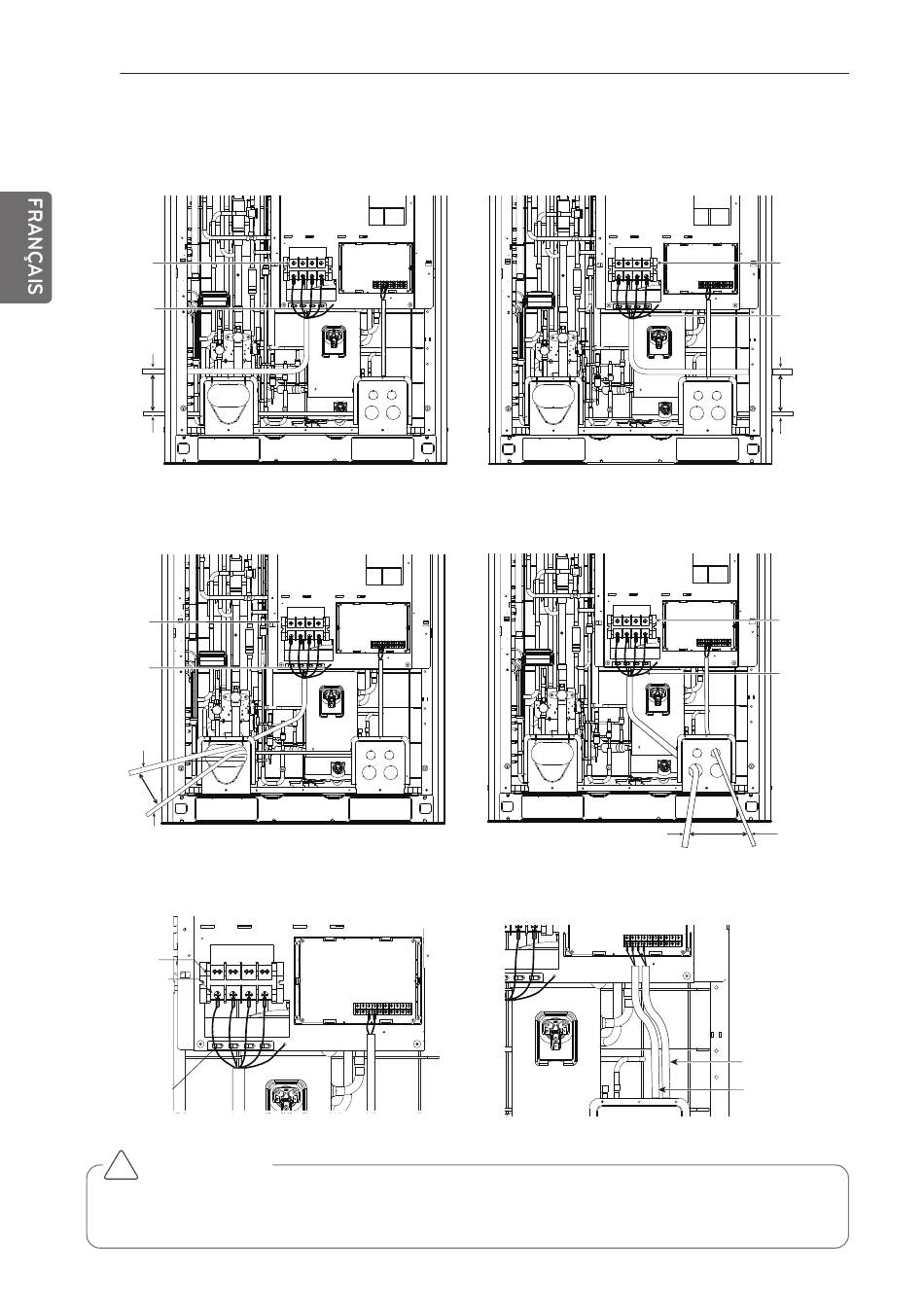

Exemple) Raccordement d'un câble d'alimentation et de communication (UX2)
Côté gauche
Bloc de
branchement
alimentation
principale
Câble de
mise à la terre
Lignes
d'alimentation
/de terre
Sur un écart
de 50mm
(1.97inch)
Câble de
communication
Façade avant 1
Bloc de
branchement
alimentation
principale
Câble de
mise à la terre
Lignes
d'alimentation
/de terre
Sur un écart
de 50mm
(1.97inch)
Câble de communication
Raccordement de l'alimentation principale
Bloc de
branchement
alimentation
principale
Fixation des
manchons isolants
A fixer solidement
pour éviter
tout déplacement
ATTENTION
!
Il devrait y avoir des câbles d'alimentation électriques ou des câbles de communication pour éviter les interfé-
rences avec le capteur de niveau d'huile. Sinon, ce capteur de niveau d'huile ne fonctionnera pas correctement.
Côté droit
Façade avant 2
Lignes d'alimentation/de terre
Raccordement du câble de communication
Bloc de
branchement
alimentation
principale
Câble de mise
à la terre
Lignes
d'alimentation
/de terre
Sur un écart
de 50mm
(1.97inch)
Câble de
communication
Bloc de
branchement
alimentation
principale
Câble de mise
à la terre
Câble de
Sur un
communication
écart de 50mm(1.97inch)
Ligne de transmission
ODU-IDU
Ligne de transmission
ODU-ODU
