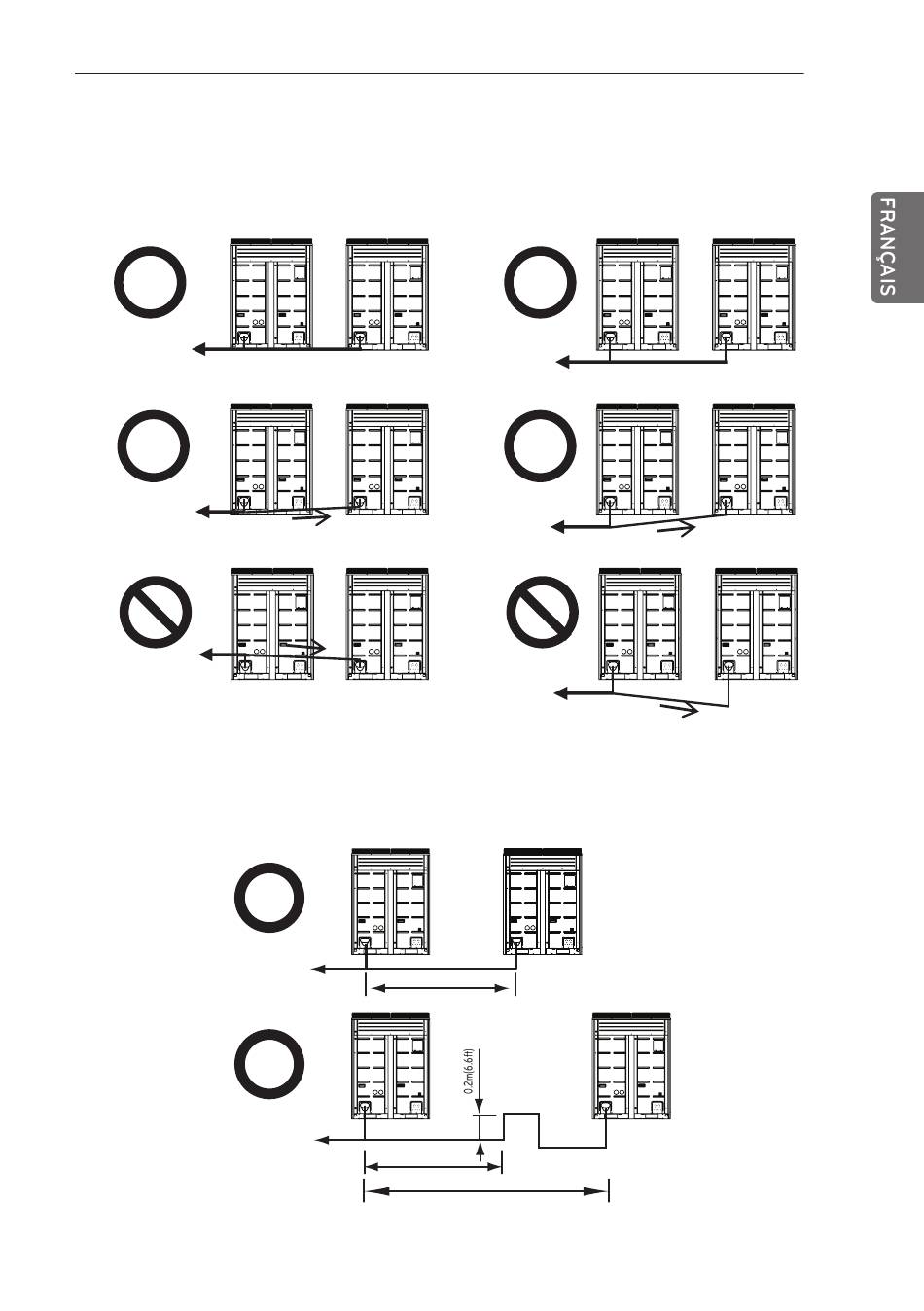

RACCORDEMENT DES TUYAUX ENTRE L'UNITÉ EXTÉRIEURE ET INTÉRIEURE
- Les tuyaux installés entre les unités extérieures doivent maintenir un nivellement horizontal ou
offrir une inclinaison pour empêcher le retour vers l'unité extérieure esclave. Dans le cas
contraire, il est possible que l'unité ne fonctionne pas normalement.
(Exemple 1)
(Exemple 2)
Vers l'unité intérieure
(Exemple 3)
Vers l'unité intérieure
- Appliquez une trappe d'huile comme l'illustre la figure ci-dessous lorsque la longueur du tuyau
entre les unités extérieures est supérieure à 2m. Dans le cas contraire, il est possible que l'unité
ne fonctionne pas normalement.
(Exemple 1)
Vers l'unité intérieure
(Exemple 2)
Vers l'unité intérieure
Inclinaison du tuyau (2° ou plus)
2m(6.6ft)
Séparateur
2m(6.6ft)
2m(6.6ft)
Vers l'unité intérieure
Vers l'unité intérieure
Vers l'unité intérieure
d'huile
43
