RACCORDEMENT DES TUYAUX ENTRE L'UNITÉ EXTÉRIEURE ET INTÉRIEURE
52
Essai pour détection de fuites et séchage sous vide
Essai pour détection de fuites
Le test pour détection de fuites doit être effectué en pressurisant de l'azote sec à 3.8 MPa
(551.1psi). Si la pression ne diminue pas dans les 24 heures, le système a réussi le test. Si la
pression diminue, vérifiez l'emplacement des fuites d'azote. Pour plus de détails sur la méthode
d'essai, reportez voue à la figure suivante. (Effectuez le test avec les vannes de service fermées.
Assurez-vous également de pressuriser le tuyau de liquide, le tuyau de gaz et le tuyau commun à
haute/basse pression)
Le résultat du test peut être jugé bon si la pression n'a pas diminué après un jour environ suite à
la pressurisation complète à l'azote sec.

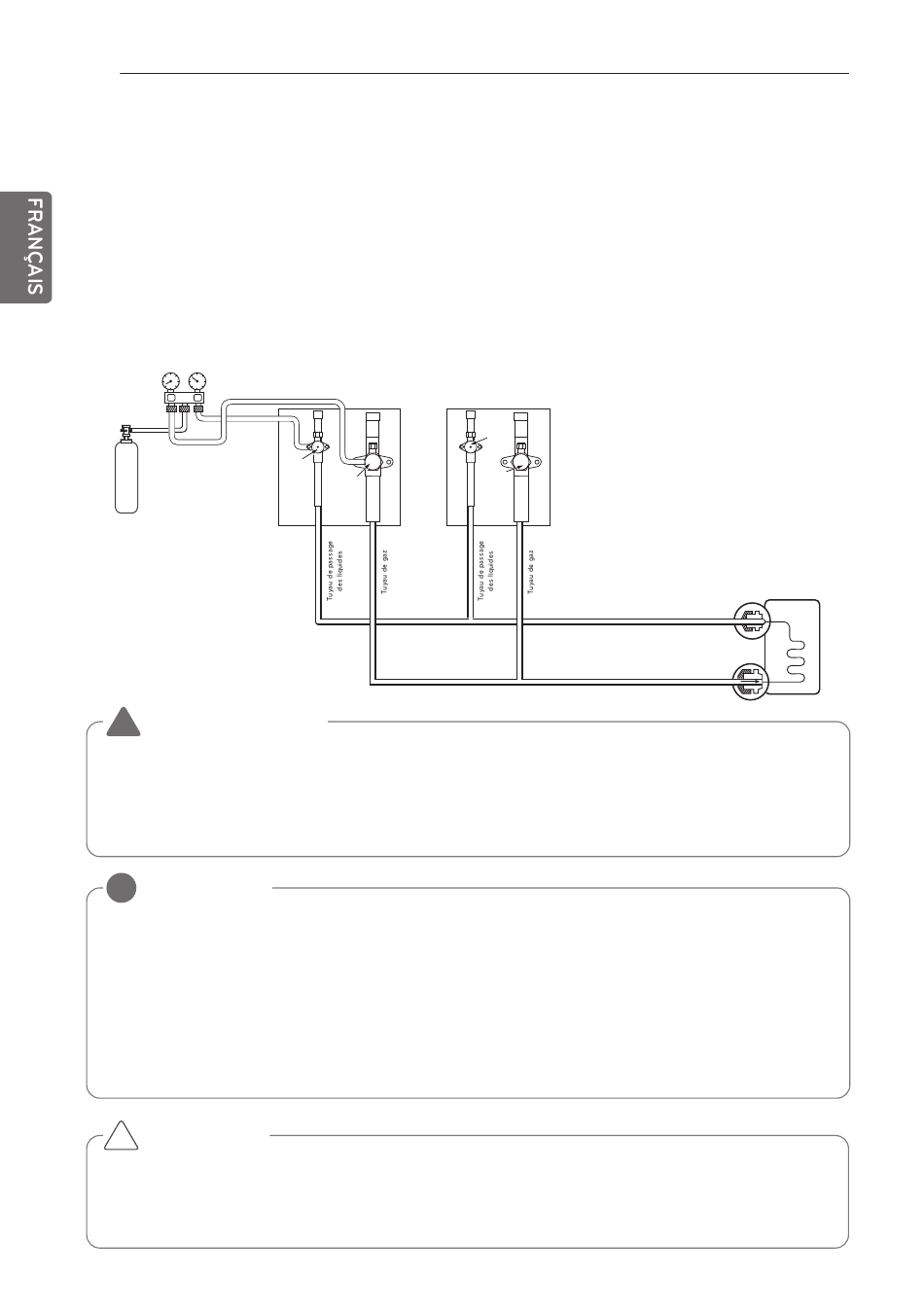

Esclave 1 unité extérieure Maître unité extérieure
Cylindre azote
gazeux
AVERTISSEMENT
!
Utilisez une pompe à vide ou un gaz inerte (azote) lorsque vous faites des essais de fuite ou
la purge d'air. Ne compressez pas l'air ou l'oxygène et n'utilisez pas de gaz inflammable.
Cela pourrait provoquer un incendie ou une explosion.
- Il y a un risque de mort, de blessures, d'incendie ou d'explosion.
REMARQUE
!
Si la température ambiante diffère entre le moment où la pression est appliquée et celui où la chute de pres-
sion est vérifiée, appliquez le facteur de correction suivant
Il y a un changement de pression d'environ 0.01MPa(1.5psi) pour chaque 33.8°F de différence de température.
Correction = (Temp. au moment de la pressurisation – Temp. au moment de la vérification) X 0.01.
Par exemple : la température au moment de la pressurisation 3.8MPa(551psi) est de 80.6°F.
ATTENTION
!
Pour empêcher l'azote d'entrer dans le système de réfrigération à l'état liquide, la partie
supérieure du cylindre doit être plus élevée que sa partie inférieure lors de la pressurisation
du système. Normalement, le cylindre est utilisé en position verticale et debout.
Fermer
Fermer
24 heures après : 3.73MPa(541psi), 68°F
Dans ce cas-ci, la chute de pression de 0.07 est due à la baisse de la tempéra-
ture. Et par conséquent, aucune fuite dans le tuyau ne se produit.
Fermer
Fermer
Côté liquide
Unité
intérieure
Côté gazeux
