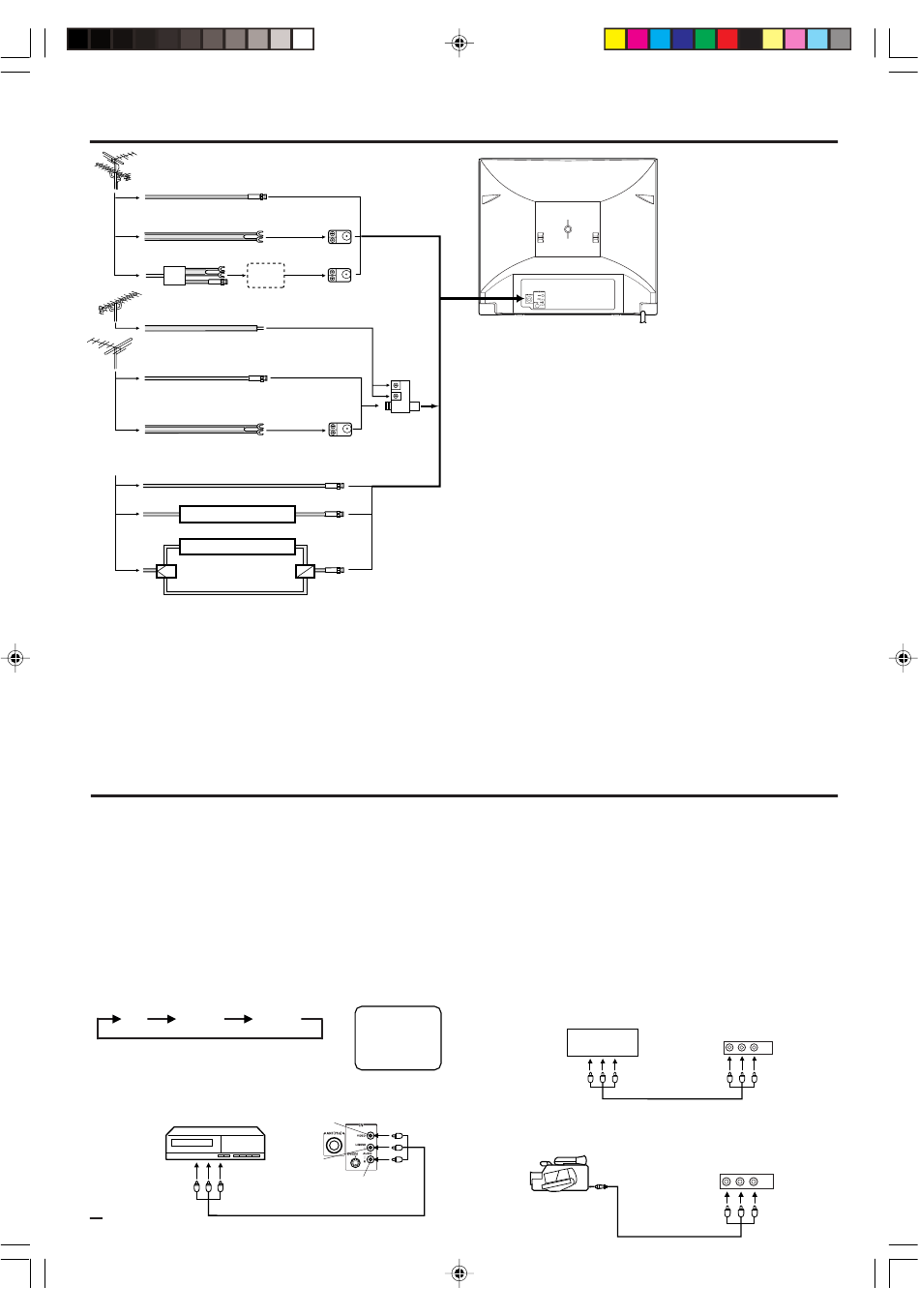

CONEXIONES DE ANTENA

Antena combinada de VHF/UHF
Cable solo de 75 ohmios
Cable doble de 300 ohmios
Divisor Desmonte el divisor
Antenas de UHF
Cable doble de 300 ohmios
Antenas de VHF
Cable solo de 75 ohmios
Cable doble de 300 ohmios
Cable entrante de CATV
Convertidor/Decodificador Converter/ Descrambler
Converter/ Descrambler
Splitter A / B Switch
Divisor Conmutador A/B
Antena combinada de VHF/UHF (Cable solo de 75 ohmios o de
conductores gemelos de 300 ohmios)
Conecte el cable de 75 ohmios desde antena combinada de VHF/
UHF al soporte de antena. Si su antena combinada es un cable
doble de 300 ohmios, use un transformador de adaptación de 300-
75 ohmios (no suministrado).
Antena combinada de VHF/UHF (VHF separada y UHF cable
doble de 300 ohmios)
Conecte el cable de conductores gemelos de UHF al combinador (no
suministrado). Conecte el cable de conductores gemelos de VHF al
transformador de adaptación de 300-75 ohmios (no suministrado).
Fije el combinador al soporte de antena.
CONEXIONES DE TOMA AUDIO/VÍDEO
La instalación exacta a utilizar para hacer las conexiones de los distintos componentes de vídeo y audio en el TV depende del modelo y
funciones de cada componente. Confirme en el manual de instrucciones de cada componente para la posición de las entradas y salidas de
vídeo y de audio.
Los diagramas de conexión a continuación son sugerencias. Puede ser necesario modificarlos según los equipos que posee. Los
diagramas muestran sólo las conexiones de componentes de vídeo y audio.
Presione el botón selector TV/AV para seleccionar el modo AV para utilizar el TV como monitor.
Haga funcionar su videograbadora como lo haría normalmente.
Presione el botón selector TV/AV para seleccionar el modo AV para utilizar el TV como monitor.
SELECCIÓN TV/AV
Si conecta el TV en la videograbadora, videocámara o juego de TV,
puede seleccionarlo presionando el botón TV/AV.
Presione repetidamente el botón TV/AV para seleccionar el modo
deseado.
Aparecerá "AUX1" o "AUX2" en la pantalla durante 4 segundos.
TV AUX 1
1. Para conectar el TV a una videograbadora
Ajuste a AUX2 laselección de TV/AV para esta conexión.
VÍDEOGRABADORA
A salida de
Audio/Vídeo
6
3T11131A [S] P02-07
Transformador de adaptación de
300-75 ohmios (no suministrado)
Combinador
(no suministrado)
Transformador de adaptación de
300-75 ohmios (no suministrado)
A B
AUX 1
AUX 2
Atrás del TV
VÍDEO
AUDIO
(Izquierda)
AUDIO
(Derecha)
(no suministrado)
6
Antenas de VHF/UHF separadas
Conecte el cable de 75 ohmios desde antena de VHF y UHF de
conductores gemelos al combinador (no suministrado). Fije el
combiandor al soporte de antena.
NOTA: Si su antena de VHF tiene un cable de conductores
gemelos, use un transformador de adaptación de 300-75 ohmios (no
suministrado), luego conecte el transformador al combinador.
PARA LOS ASOCIADOS A UN SERVICIO DE TV POR CABLE
BÁSICO
Para un servicio de cable básico que no requiera convertidor/
descodificador, conecte el cable coaxial CATV 75 ohmios
directamente a la entrada de antena en la parte trasera del televisor.
PARA LOS ASOCIADOS A UN SERVICIO DE TV POR CABLE
"CODIFICADO"
Si Ud. está asociado a un servicio de cable que requiere el uso de
un convertidor/descodificador conecte el cable de bajada de antena
al convertidor/descodificador y conecte la salida de ésta a la entrada
de antena en la parte trasera del televisor. Siga el cableado como
se muestra en la figura. Sintonice el televisor en el canal de salida
del convertidor/descodificador (usualmente canal 3 ó 4) y utilice el
convertidor/descodificador para la selección de canales.
PARA ASOCIADOS A UN SERVICIO DE CABLE BÁSICO CON
CANALES ESPECIALES CODIFICADOS
Si Ud. está asociado a un servicio de cable en el cual los canales
básicos son comunes y los canales especiales necesitan un
convertidor/descodificador, puede utilizar un divisor de señal (a
veces llamada "acoplador") y una caja de interruptor de cambio A/B.
Siga el cableado como se muestra en la figura. Con el interruptor en
la posición "B", Ud. puede sintonizar directamente cualquier canal
común en su televisor. Con el interruptor en la posición "A", puede
seleccionar los canales codificados desde el convertidor/
decodificador sintonizando el televisor en el canal de salida del
convertidor/decodificador (canal 3 ó 4).
2. Para conectar el TV a un juego de TV
Ajuste a AUX2 laselección de TV/AV para esta conexión.
El TV puede utilizarse también como pantalla para muchos juegos
de vídeo. Sin embargo, debido a que existe una gran variedad de
tipos diferentes de señales generadas por estos aparatos y
diferentes requisitos de conexión correspondientes, no se han
incluido todas las posibilidades posibles en los diagramas de
conexión sugeridos. Para más detalles, deberá consultar el
manual de instrucciones de cada componente.
A salida de Audio/Vídeo
JUEGO DE TV
TV GAME
(no suministrado)
3. Para conectar el TV a la videocámara
Ajuste a AUX2 laselección de TV/AV para esta conexión.
Para reproducir de la videocámara, conecte la videocámara en el
TV tal como se indica.
A salida de AV
(no suministrado)
2/24/05, 2:47 PM
Este televisor, puede sintonizar
la mayoría de los canales por
cable sin necesidad de recurrir
al convertidor suministrado por
los canales de cable. Algunas
compañías de cable ofrecen
"canales pagados premiados"
en los cuales la señal esta
codificada. La decodificación de
esas señales para la obtención
de una señal normal, requiere
el uso de un decodificador que
es generalmente provisto por
la compañía de cable.
Frente del TV
(MONO)
VIDEO IN L – AUDIO IN – R
Frente del TV
(MONO)
VIDEO IN L – AUDIO IN – R
