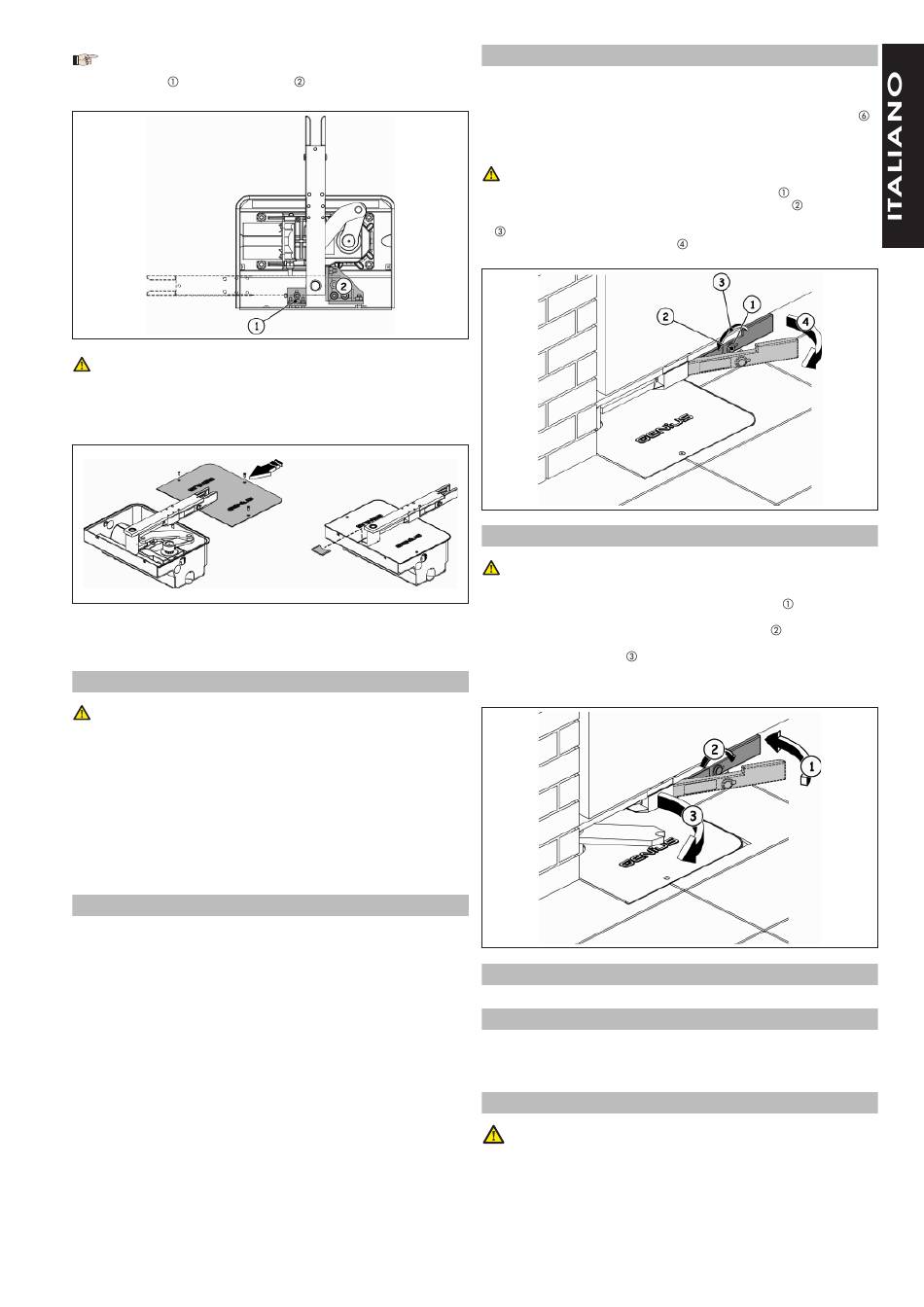

Messa In Funzione; Prova Dell'automazione; Funzionamento Manuale; Ripristino Del Funzionamento Normale - Genius ROLLER Manuel D'installation

Per i sistemi con apertura a 110° e 140° è possibile applicare all'interno
della cassetta portante gli arresti meccanici (optional) in apertura
(Fig. 14 rif. ) e chiusura (Fig. 14 rif. ). Per il fissaggio far riferimento
alle relative istruzioni.
Lubrificare con grasso il pignone dell'operatore ed i perni di fissaggio
delle due leve.
Non lubrificare le ruote dentate della piastra ad ingranaggi.
Non lubrificare assolutamente il sistema di sblocco.
4. Fissare il coperchio della cassetta tramite le viti in dotazione (Fig. 15).
5. Eseguire l'eventuale installazione del secondo operatore ripetendo le
operazioni sopra indicate.
6. Installare il contenitore dell'apparecchiatura elettronica considerando
gli ingombri riportati nelle istruzioni relative.

6. MESSA IN FUNZIONE

Prima di effettuare qualsiasi intervento sull' impianto o sull'operatore,
togliere l'alimentazione elettrica.
Seguire i punti 10, 11, 12, 13, 14 degli OBBLIGHI GENERALI PER LA SICU-
REZZA.
Seguendo le indicazioni di Fig. 3, predisporre le canalizzazioni ed effettuare
i collegamenti elettrici dell'apparecchiatura elettronica, con gli accessori
prescelti.
Separare sempre i cavi di alimentazione da quelli di comando e di sicu-
rezza (pulsante, ricevente, fotocellule ecc...). Per evitare qualsiasi disturbo
elettrico, utilizzare guaine separate.
1. Programmare l'apparecchiatura elettronica secondo le proprie esi-
genze come da istruzioni relative.
2. Alimentare il sistema e verificare lo stato dei leds come dalla tabella
riportata nelle istruzioni dell'apparecchiatura elettronica.

7. PROVA DELL'AUTOMAZIONE

Procedere alla verifica funzionale accurata dell'automazione e di tutti gli
accessori ad essa collegati.
Consegnare al Cliente la pagina "Guida per l'Utente" e illustrare il corretto
funzionamento e utilizzo dell'operatore ed evidenziare le zone di potenziale
pericolo dell'automazione.

8. FUNZIONAMENTO MANUALE

Nel caso sia necessario azionare manualmente il cancello a causa di
mancanza di corrente o disservizio dell'automazione, occorre agire sul
dispositivo di sblocco a chiave.
Il dispositivo è inserito sulla staffa di sostegno del cancello (Fig. 1 rif.
e permette di sbloccare il sistema sia dall'interno che dall'esterno della
proprietà.
Per azionare manualmente l'anta agire come segue:
Togliere alimentazione al sistema.
• aprire il tappo di protezione della serratura (Fig. 16 rif.
• introdurre la chiave di sblocco nella serratura (Fig. 16 rif.
• ruotare la chiave nella direzione del pilastro fino a battuta (Fig. 16 rif.
)
• tirare la leva verso di sé (Fig. 16 rif.
• azionare manualmente l'anta.
Fig. 14

9. RIPRISTINO DEL FUNZIONAMENTO NORMALE

Per evitare che un impulso involontario possa azionare il cancello
durante la manovra, prima di ribloccare l'operatore togliere ali-
mentazione all'impianto.
Fig. 15
• riportare la leva nella sua posizione di riposo (Fig. 17 rif.
• introdurre la chiave di sblocco nella serratura e ruotare la chiave fino a
battuta nella direzione opposta al pilastro (Fig. 17 rif.
• azionare manualmente l'anta fino all'aggancio della serratura sulla staffa
di bloccaggio (Fig. 17 rif.
• richiudere il tappo di protezione della serratura.
• assicurarsi che il cancello non si possa muovere manualmente.
• dare alimentazione al sistema.

10. APPLICAZIONI PARTICOLARI

Non sono previste applicazioni particolari.
Al fine d'assicurare nel tempo un corretto funzionamento ed un costante
livello di sicurezza è opportuno eseguire, almeno con cadenza semestrale,
un controllo generale dell'impianto. Nel fascicolo "Guida utente" è stato
predisposto un modulo per la registrazione degli interventi.
L'utente utilizzatore deve astenersi da qualsiasi tentativo di riparazione
o d'intervento e deve rivolgersi solo ed esclusivamente a personale
qualificato GENIUS o centri d'assistenza GENIUS.
5
)
)
)

11. MANUTENZIONE

12. RIPARAZIONE

)
)
)
Fig. 16
)
Fig. 17
