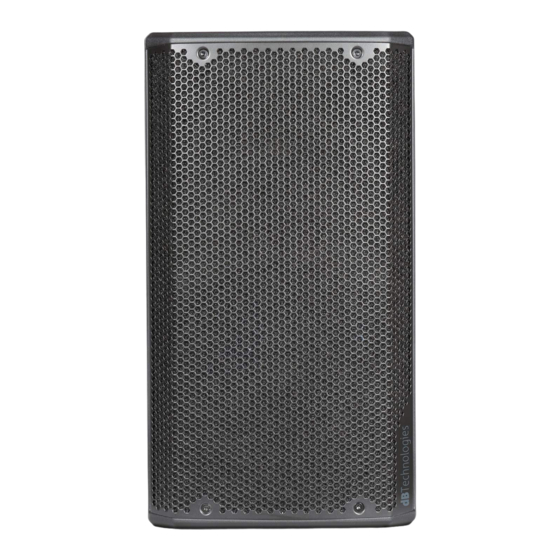

dBTechnologies OPERA 10 Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel

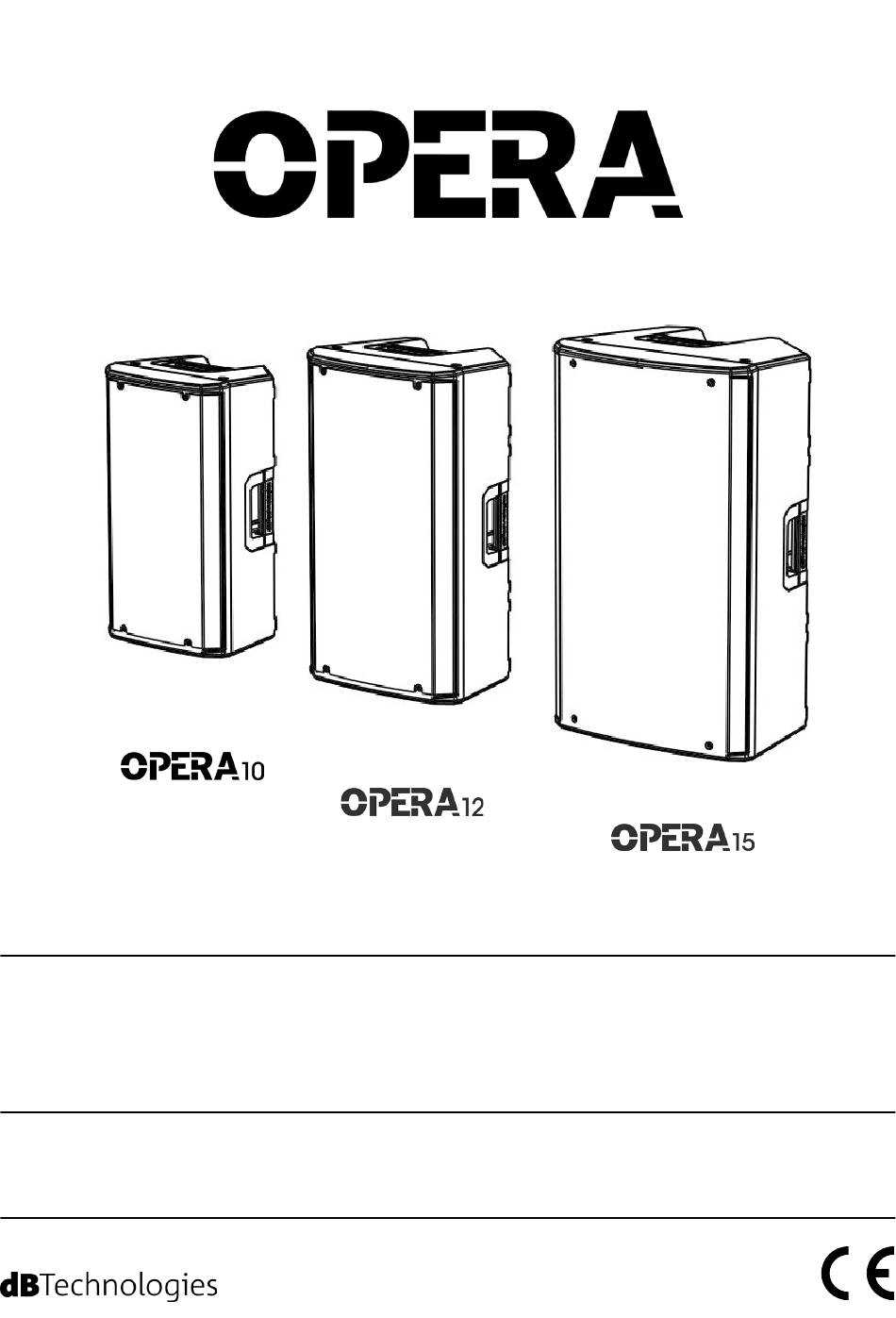

MANUALE D'USO – Sezione 1
USER MANUAL - Section 1
BEDIENUNGSANLEITUNG - Abschnitt 1
CARACTERISTIQUES TECHNIQUES - Section 1
MANUAL DEL USUARIO - Sección 1
Le avvertenze nel presente manuale devono essere osservate congiuntamente al "MANUALE D'USO - Sezione2".
The warnings in this manual must be observed together with the "User Manual - Section 2".
Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2" beobachtet werden".
Les avertissements specifiés dans ce manuel doivent être respectés ainsi que les "CARACTERISTIQUES TECHNIQUES -Section 2".
Las advertencias del presente manual se deben tener en cuenta conjuntamente con las del "Manual del usuario" - Sección 2".

Publicité

Table des Matières
loading

Manuels Connexes pour dBTechnologies OPERA 10

Sommaire des Matières pour dBTechnologies OPERA 10

  • Page 1 MANUALE D’USO – Sezione 1 USER MANUAL - Section 1 BEDIENUNGSANLEITUNG - Abschnitt 1 CARACTERISTIQUES TECHNIQUES - Section 1 MANUAL DEL USUARIO - Sección 1 Le avvertenze nel presente manuale devono essere osservate congiuntamente al “MANUALE D’USO - Sezione2”. The warnings in this manual must be observed together with the "User Manual - Section 2". Die Warnungen in diesem Handbuch müssen in Verbindung mit der "BEDIENUNGSANLEITUNG - Abschnitt 2"...
  • Page 2 If you use the loudspeakers outdoor avoid spots exposed to bad weather conditions. Contact dBTechnologies for accessories to be used with the speakers. dBTechnologies will not accept any responsibility for damages caused by inappropiate accessories or additional devices.
  • Page 3 ITALIANO ENGLISH DEUTSCH FRANÇAIS ESPAÑOL OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1...

  • Page 4: Table Des Matières

    Italiano INDICE INDICE 1. INFORMAZIONI GENERALI ....................5 BENVENUTI! ........................5 PANORAMICA INTRODUTTIVA ..................5 RIFERIMENTI PER L’UTENTE ....................5 CARATTERISTICHE MECCANICHE ED ACUSTICHE ............. 6 DIMENSIONI ............................... 6 COPERTURA ACUSTICA ..........................6 CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO ....7 SEZIONE DI INPUT, OUTPUT E DI CONTROLLO ..................

  • Page 5: Informazioni Generali

    1. INFORMAZIONI GENERALI BENVENUTI! Grazie per aver acquistato un prodotto progettato e sviluppato in Italia da dBTechnologies! Questo diffusore attivo, versatile ed ergonomico, è frutto di una lunga esperienza nel campo della diffusione sonora, con l’impiego di soluzioni ottimizzate in campo acustico ed elettronico, oltre che nella scelta dei materiali.

  • Page 6: Caratteristiche Meccaniche Ed Acustiche

    Italiano CARATTERISTICHE MECCANICHE ED ACUSTICHE DIMENSIONI La serie OPERA è stata progettata con particolare attenzione all’ottimizzazione di peso ed ingombro. Il cabinet risulta leggero ma resistente, ed integra 2 maniglie, una laterale od una superiore, per una facile maneggevolezza. Per una rapida comparazione dei 3 modelli, le misure complessive sono: OPERA10 - 300 mm (L), 552 mm (A), 301 mm (P) OPERA12 - 349 mm (L), 642 mm (A), 350 mm (P) OPERA15 - 420 mm (L), 722 mm (A), 419 mm (P)

  • Page 7: Caratteristiche Della Sezione Di Amplificazione E Di Controllo

    Italiano CARATTERISTICHE DELLA SEZIONE DI AMPLIFICAZIONE E DI CONTROLLO L’amplificatore digitale in classe D, è il cuore della serie OPERA. Il sistema è silenzioso, non necessitando di un raffreddamento ventilato. Il controllo del sistema è affidato a un potente DSP dedicato che gestisce diversi parametri.

  • Page 8: Sezione Di Input, Output E Di Controllo

    Italiano SEZIONE DI INPUT, OUTPUT E DI CONTROLLO 1. SEZIONE DI INPUT “CH1” Dotata di connettore Combo per connettere sia cavi con connettori XLR e TRS (bilanciati e sbilanciati), comprende la regolazione del livello di canale e uno switch per adattare l’impedenza a livello di linea (“Line”) o a livello microfonico (“Mic”).

  • Page 9: Sezione Di Alimentazione

    Italiano SEZIONE DI ALIMENTAZIONE 6. INTERRUTTORE ON/OFF Interruttore per l’accensione (ON) o lo spegnimento (OFF) del dispositivo. 7. INGRESSO DI ALIMENTAZIONE “MAINS INPUT” Ingresso per connettore VDE, per il collegamento alla rete elettrica di linea. ATTENZIONE! Non utilizzare il diffusore per un lungo periodo con il led limiter acceso fisso o costantemente lampeggiante, che indica un funzionamento di stress eccessivo in condizioni di distorsione.

  • Page 10: Prima Accensione

    Italiano 2. PRIMA ACCENSIONE CONTENUTO DELLA CONFEZIONE Verificate che il contenuto dell’imballo del diffusore OPERA 10, OPERA 12 o OPERA 15 sia completo. L’imballo contiene: • speaker OPERA • cavo di alimentazione VDE • quick start e documentazione relativa alla garanzia...
  • Page 11 Italiano MICROFONO MIXER / LINEA STRUMENTO (ALTA IMPEDENZA) STRUMENTO (IMPEDENZA DI LINEA) LINEA E’ possibile connettere fino a 2 ingressi nella sezione di input e controllo sul retro dello speaker. Qui sono mostrati solo alcuni esempi di configurazione utilizzando 1 ingresso o 2 ingressi. CH1 (1): è...

  • Page 12: Collegamento Dell' Alimentazione

    Italiano COLLEGAMENTO DELL’ ALIMENTAZIONE • Collegare il cavo di alimentazione alla presa (7), e quindi agire sul selettore (6) di accensione sulla posizione ON. Il led di limiter (3) lampeggia brevemente. ALIMENTAZIONE COLLEGAMENTO DELLE USCITE FRA PIÙ MODULI (rilancio del segnale audio) E’...

  • Page 13: Esempi Di Utilizzo

    Italiano 3. ESEMPI DI UTILIZZO • Non sono ammessi tipi di installazione diversi da quelli qui illustrati. • In nessun caso utilizzare le maniglie del diffusore per appenderlo • Verificare sempre che il posizionamento sia stabile, e che l’installazione non costituisca fonte di pericolo per persone, animali o cose.

  • Page 14: Utilizzo Wedge (Monitoring)

    Italiano UTILIZZO WEDGE (MONITORING) Gli speaker della serie OPERA possono essere utilizzati come monitor per piccoli contesti live. In questo caso si appoggiano in posizione orizzontale sul lato inclinato. Ricordare le caratteristiche di copertura acustica segnalate nella sezione relativa. Utilizzare gli opportuni settaggi DSP come indicati nella tabella “DSP preset” in modalità...

  • Page 15: Accessori

    Non utilizzare mai le maniglie per appendere il diffusore! Per ogni ulteriore informazione si prega di consultare i manuali relativi. Per tutti gli aggiornamenti sugli accessori consultare il sito www.dbtechnologies.com OPERA10 - OPERA12 - OPERA 15 Cod. 420120247 REV. 1.1...

  • Page 16: Risoluzione Dei Problemi

    Italiano 5. RISOLUZIONE DEI PROBLEMI Il diffusore non si accende: 1. Verificare la corretta presenza dell’alimentazione a monte dell’impianto. 2. Verificare che il cavo di alimentazione con connettore VDE sia correttamente inserito. Il diffusore si accende ma non emette nessun suono: 1.

  • Page 17: Specifiche Tecniche

    Italiano 6. SPECIFICHE TECNICHE GENERALE Tipologia: Diffusore attivo a 2 vie DATI ACUSTICI Risposta in frequenza [-10dB]: 58 - 20k Hz (OPERA10) / 52 - 20k Hz (OPERA12) / 50 - 20k Hz (OPERA15) 70 - 19.6k Hz (OPERA10) / 67 - 19.6k Hz (OPERA12) / Risposta in frequenza [-3dB]: 56 - 19.6k Hz (OPERA15) Max SPL:...

  • Page 18: Processore

    Italiano Potenza di amplificazione RMS: 600 W Potenza di picco: 1200 W PROCESSORE Controller interno: DSP 56 bit Convertitore A/D D/A: 24 bit/48 kHz Limiter: Peak, RMS, Termico INTERFACCIA UTENTE Livelli e selettori degli ingressi, selettore ground lift, rotary DSP preset 8 Controlli: posizioni, selettore di uscita Out Routing Selector INGRESSI E USCITE...

  • Page 19: Dimensioni

    Caratteristiche, specifiche e aspetto dei prodotti sono soggetti a possibili cambiamenti senza previa comunicazione. dBTechnologies si riserva il diritto di apportare cambiamenti o miglioramenti nel design o nelle lavorazioni senza assumersi l’obbligo di cambiare o migliorare anche i prodotti precedentemente realizzati.
  • Page 20 English TABLE OF CONTENTS TABLE OF CONTENTS 1. GENERAL INFORMATION ....................21 WELCOME! ........................21 PRODUCT OVERVIEW ....................... 21 USER REFERENCE ......................21 MECHANICAL AND ACOUSTICAL FEATURES ..............22 DIMENSIONS ............................22 SOUND COVERAGE ..........................22 FEATURES OF THE AMPLIFIER AND CONTROL SECTIONS ..........23 INPUT, OUTPUT AND CONTROL SECTION ....................

  • Page 21: General Information

    1. GENERAL INFORMATION WELCOME! Thanks for purchasing a product designed and developed in Italy by dBTechnologies! This ergonomic and versatile active speaker is the product of several years of experience and innovation in the sound reinforcement industry, using cutting-edge sound, electronic and material research solutions.

  • Page 22: Mechanical And Acoustical Features

    English MECHANICAL AND ACOUSTICAL FEATURES DIMENSIONS The OPERA series has been designed with the intent to optimise weight and dimensions. The cabinet is lighter but more resistant, and features 2 handles, one on the side and one at the top, for easy handling.

  • Page 23: Features Of The Amplifier And Control Sections

    English FEATURES OF THE AMPLIFIER AND CONTROL SECTIONS Class D digital amplifier is at the heart of the OPERA series. The system is silent and does not require a fan cooling. The system is controlled by a dedicated powerful DSP that manages the different parameters.

  • Page 24: Input, Output And Control Section

    English INPUT, OUTPUT AND CONTROL SECTION 1. "CH1" INPUT SECTION Equipped with a Combo connector to connect cables with both XLR and TRS connectors (balanced and unbalanced), it includes the regulation of the channel level and a switch to adapt the impedance to line level ("Line"), or to microphone level ("Mic").

  • Page 25: Power Supply Unit Section

    English POWER SUPPLY UNIT SECTION 7. MAINS INPUT Input for VDE connector for connection to the mains. 6. ON/OFF SWITCH Switch for turning device ON or OFF. WARNING! Do not use the speaker for long periods of time when the Limiter LED is steady on or constantly blinking, as this indicates that the module is operating under excessive stress under distortion conditions.

  • Page 26: First Power-Up

    English 2. FIRST POWER-UP PACKAGE CONTENTS Check that the package content of the OPERA 10 \ OPERA 12 \ OPERA 15 speaker is complete. The package contains: • OPERA speaker • VDE power cable • quick start user manual and warranty documents...
  • Page 27 English MICROPHONE MIXER / LINE INSTRUMENT (HIGH IMPEDANCE) INSTRUMENT (LINE IMPEDANCE) LINE It is possible to connect up to 2 inputs in the input and control section at the back of the speaker. Following are only few examples of configuration used (1 input and 2 inputs). CH1 (1): it is possible to connect a source through a cable with balanced or unbalanced connector (TRS, XLR).

  • Page 28: Power Supply Connection

    English POWER SUPPLY CONNECTION • Connect the power cable to the socket (7), then set the turning on selector (6) to ON. The Limiter LED (3) blinks briefly. POWER SUPPLY CONNECTING THE OUTPUTS OF MULTIPLE MODULES (audio daisy chain) It is possible to connect the output of an OPERA speaker to a second speaker using a cable with XLR balanced connector, which connects the output (2) of the first speaker to the input (5) or (4) of the second speaker.

  • Page 29: Usage Examples

    English 3. USAGE EXAMPLES • Types of installation other than those here described are not allowed. • Never use the handles to suspend the speaker • Always check that the positioning is stable and that the installation does not pose a danger to people, animals or property an additional mechanical fastening or a •...

  • Page 30: Wedge (Monitoring) Installation

    English WEDGE (MONITORING) INSTALLATION In some cases the OPERA series speakers can be used as monitors for small live contests. In this case, lay them horizontally on the tilted side. Be reminded of the sound coverage features reported in the relevant section. Use the suitable DSP settings as indicated in the "DSP preset"...

  • Page 31: Accessories

    English 4. ACCESSORIES The following optional accessories are available to complete the series: • SSB2 • Wall bracket OP-WB10, OP-WB12, OP-WB15, for OPERA10, OPERA12, OPERA15, respectively • Rain Cover RC-M1, valid for all models SSB2 RAIN COVER BRACKETS WARNING • Never suspend the speaker from the handles! Please read the corresponding manuals for more details.

  • Page 32: Troubleshooting

    English 5. TROUBLESHOOTING The speaker will not turn on: 1. Check that power supply is present upstream of the installation. 2. Ensure that the power supply cable with VDE connector is properly plugged in. The speaker turns on but produces no sound: 1.

  • Page 33: Specifications

    English 6. SPECIFICATIONS GENERAL Type: 2-way active speaker ACOUSTICAL SPECIFICATIONS Frequency response [-10dB]: 58 - 20k Hz (OPERA10) / 52 - 20k Hz (OPERA12) / 50 - 20k Hz (OPERA15) 70 - 19.6k Hz (OPERA10) / 67 - 19.6k Hz (OPERA12) / Frequency response [-3dB]: 56 - 19.6k Hz (OPERA15) Max SPL:...

  • Page 34: Processor

    English RMS amplifier power: 600 W Peak power: 1200 W PROCESSOR Internal controller: 56-bit DSP A/D D/A converter: 24 bit/48 kHz Limiter: Peak, RMS, Thermal INPUTS Inputs: 1x balanced/unbalanced Combo (XLR/Jack) Outputs: 1x XLR link OUT USER INTERFACE Controls: Level control, ground lift switch, 8-position DSP preset rotary switch POWER SUPPLY SPECIFICATIONS Draw at 1/8 of full power in average 0,92 A (230 V) - 1,65 A (115 V)

  • Page 35: Dimensions

    12,3 kg (OPERA10) 14,3 kg (OPERA12) 18,3 kg (OPERA15) Weight: Product features, specifications and appearance are subject to changes without prior notice. dBTechnologies reserves the right to make changes or improvements in design or manufacture without any obligation to incorporate such changes or improvements in products manufactured before their introduction.
  • Page 36 Deutsch INHALTSVERZEICHNIS INHALTSVERZEICHNIS 1. ALLGEMEINE INFORMATIONEN ..................37 HERZLICH WILLKOMMEN! ....................37 EINLEITENDER ÜBERBLICK ....................37 ANHALTSPUNKTE FÜR DEN BENUTZER ................37 MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN ............38 ABMESSUNGEN ............................38 AKUSTISCHE ABDECKUNG ........................38 EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS ........39 INPUT- UND STEUERBEREICH ........................

  • Page 37: Allgemeine Informationen

    1. ALLGEMEINE INFORMATIONEN HERZLICH WILLKOMMEN! Danke, dass Sie sich für den Kauf eines von dBTechnologies in Italien entworfenen und entwickelten Produkts entschieden haben! Dieser vielseitige und ergonomische Aktivlautsprecher enthält die Resultate jahrelanger Erfahrung und Innovation im Bereich der Beschallungssysteme sowie innovative Lösungen in Sachen Akustik, Elektronik und Materialforschung.

  • Page 38: Mechanische Und Akustische Eigenschaften

    Deutsch MECHANISCHE UND AKUSTISCHE EIGENSCHAFTEN ABMESSUNGEN Die Serie OPERA wurde mit einem besonderen Augenmerk auf weniger Gewicht und ein kleineres Format entworfen. Das Gehäuse resultiert als besonders leicht jedoch gleichzeitig widerstandsfähig. Für eine einfache Handhabung ist es mit 2 Griffen, einem seitlich und einen oben angeordneten, versehen. Die Abmessungen der 3 Modelle im schnellen Vergleich: OPERA10 - 300 mm (L), 552 mm (H), 301 mm (T) OPERA12 - 349 mm (L), 642 mm (H), 350 mm (T)

  • Page 39: Eigenschaften Des Verstärkungs- Und Steuerbereichs

    Deutsch EIGENSCHAFTEN DES VERSTÄRKUNGS- UND STEUERBEREICHS Der digitale Verstärker in Klasse D, das Herz der Serie OPERA. Das System weist eine besondere Laufruhe auf und erfordert keine Kühlung durch Belüftung. Das System wird von einem dedizierten leistungsstarken DSP gesteuert, der verschiedene Parameter verwaltet.

  • Page 40: Input- Und Steuerbereich

    Deutsch INPUT- UND STEUERBEREICH 1. ALLGEMEINER SETUP-BEREICH „Main” Umfasst die Drehknöpfe mit 8 „DSP Preset”-Positionen, die Anzeige-LEDs „Limiter” und „Signal / ON” sowie den „Ground Lift”-Schalter. ACHTUNG! Verwenden Sie den Lautsprecher nicht über einen längeren Zeitraum hinweg, wenn die „Limiter”-LED permanent leuchtet oder ständig blinkt, da dies ein Hinweis auf einen Betrieb unter übermäßiger Belastung unter Verzerrungsbedingungen ist.

  • Page 41: Versorgungsbereich

    Deutsch VERSORGUNGSBEREICH 6. ON/OFF-SCHALTER Schalter für das Einschalten (ON) oder das Ausschalten (OFF) des Geräts. 7. VERSORGUNGSANSCHLUSS „MAINS INPUT” Anschluss für den VDE Stecker für den Anschluss an das Stromnetz. ACHTUNG! Verwenden Sie nur hochqualitative und unbeschädigte Kabel. Die Verwendung von Kabeln mit schlechter Qualität oder von beschädigten Kabeln könnte die Funktionstüchtigkeit des Lautsprechers beeinträchtigen.

  • Page 42: Erstmaliges Einschalten

    Deutsch 2. ERSTMALIGES EINSCHALTEN VERPACKUNGSINHALT Überprüfen Sie, dass der Inhalt der Verpackung des Lautsprechers OPERA 10 \ OPERA 12 \ OPERA 15 vollständig ist. Die Verpackung enthält: • VDE Anschlusskabel • OPERA Lautsprecher • Quick Start-Anleitung und Garantieschein INSTALLATION VERBINDUNG DER EINGÄNGE...
  • Page 43 Deutsch MIXER / LEITUNG MIKROPHON INSTRUMENT (HOHE IMPEDANZ) INSTRUMENT (LEITUNGSIMPEDANZ) LEITUNG An der Rückseite des Lautsprechers können im Input- und Steuerbereich bis zu 2 Eingänge angeschlossen werden. Hier werden nur einige Konfigurationsbeispiele gegeben (mit 1 Eingang und 2 Eingängen). CH1 (5): über das Kabel mit unsymmetrischem oder symmetrischem Stecker (TRS, XLR) kann ein Eingang angeschlossen werden.

  • Page 44: Anschluss An Die Versorgung

    Deutsch ANSCHLUSS AN DIE VERSORGUNG • Das Anschlusskabel in die Steckdose (7) einstecken, dann den EIN-Schalter (6) in die Position ON drücken. Die Limiter-LED (1) blinkt kurz auf. VERSORGUNG VERBINDUNG DER AUSGÄNGE MEHRERER MODULE (Weitergabe des Audiosignals) Sie können den Ausgang eines OPERA Lautsprechers auch an einen zweiten Lautsprecher anschließen. Hierzu ein Kabel mit symmetrischem XLR-Stecker verwenden, das den Ausgang (2) des ersten Lautsprechers mit dem Eingang (5) oder (4) des zweiten Lautsprechers verbindet.

  • Page 45: Installationsbeispiele

    Dreibeinstativ mit Durchmesser des Pfostens von 35 mm installiert werden. Die maximal zulässige Höhe zwischen dem Sockel des Lautsprechers und dem Boden beträgt 140 cm beim OPERA 10, 130 cm beim OPERA 12 und 120 cm beim OPERA ACHTUNG! •...

  • Page 46: Wedge Installation (Monitoring)

    Deutsch WEDGE INSTALLATION (MONITORING) In einigen Fällen können die Lautsprecher der Serie OPERA als Monitor für kleine Live-Kontexte verwendet werden. In diesem Fall werden sie in waagrechter Position auf der schrägen Seite abgelegt. Berücksichtigen Sie dabei die akustische Abdeckung, die im entsprechenden Abschnitt angegeben wird. Verwenden Sie die angemessenen DSP-Einstellungen, die in der Tabelle „DSP preset”...

  • Page 47: Zubehör

    Deutsch 4. ZUBEHÖR Für eine schnelle Montage sind optional folgende Zubehörteile vorgesehen: • SSB2 • Wandbefestigungsbügel OP-WB10, OP-WB12, OP-WB15, jeweils für OPERA10, OPERA12 und OPERA15. • Rain Cover RC-M1, passend für alle Modelle SSB2 RAIN COVER BEFESTIGUNGSBÜGEL ACHTUNG • Hängen Sie den Laufsprecher nie an den Griffen auf! Für jegliche weitere Informationen nehmen Sie bitte Bezug auf die entsprechenden Bedienungsanleitungen.

  • Page 48: Problemabhilfe

    Deutsch 5. PROBLEMABHILFE Der Lautsprecher lässt sich nicht einschalten: 1. Überprüfen Sie das Vorhandensein der korrekten, der Anlage vorgeschalteten Versorgung. 2. Überprüfen Sie, dass das Anschlusskabel mit VDE Stecker korrekt eingesteckt ist. Der Lautsprecher lässt sich einschalten, gibt jedoch keine Töne ab: 1.

  • Page 49: Technische Daten

    Deutsch 6. TECHNISCHE DATEN ALLGEMEINE DATEN Typ: 2-Wege-Aktivlautsprecher AKUSTIK-DATEN Frequenzgang [-10dB]: 58 - 20k Hz (OPERA10) / 52 - 20k Hz (OPERA12) / 50 - 20k Hz (OPERA15) Frequenzgang [-3dB]: 70 - 19,6k Hz (OPERA10) / 67 - 19,6k Hz (OPERA12) / 50 - 20k Hz (OPERA15) Max.

  • Page 50: Prozessor

    Deutsch Verstärkungsleistung RMS: 600 W Leistungsspitze: 1200 W PROZESSOR Interner Controller: DSP 56 bit Wandler A/D D/A: 24 bit/48 kHz Peak, RMS, Thermoschalter Limiter (Begrenzer): BENUTZEROBERFLÄCHE Pegelkontrolle, Wählschalter „Ground Lift”, Drehknopf mit 8 „DSP Preset”- Schnittstellen: Positionen EINGÄNGE Eingänge: 1x Combo (XLR/Jack) symmetrisch/asymmetrisch Ausgänge: 1x XLR link OUT 1x Combo (XLR/Jack) symmetrisch/asymmetrisch...

  • Page 51: Abmessungen

    12,3 kg (OPERA10) 14,3 kg (OPERA12) 18,3 kg (OPERA15) Die Eigenschaften, die Spezifikationen sowie das Erscheinungsbild der Produkte können ohne vorherige Ankündigung geändert werden. dBTechnologies behält sich das Recht vor, Änderungen und Verbesserungen am Design oder den Ausführungen vornehmen zu können, ohne die Verpflichtung einzugehen, zuvor hergestellte Produkte ändern oder verbessern zu müssen.
  • Page 52 Français TABLE DES MATIÈRES TABLE DES MATIÈRES 1. GÉNÉRALITÉS ........................53 BIENVENUS ! ........................53 INTRODUCTION ........................ 53 RÉFÉRENCES POUR L'UTILISATEUR .................. 53 CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES ........... 54 DIMENSIONS ............................54 COUVERTURE ACOUSTIQUE ........................54 CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE ....55 SECTION D'ENTRÉE ET DE CONTRÔLE ....................

  • Page 53: Généralités

    1. GÉNÉRALITÉS BIENVENUS ! Merci d'avoir acheté un produit conçu et développé en Italie par dBTechnologies ! Cette enceinte active polyvalente et ergonomique est le résultat d'années d'expérience et d'innovation dans le secteur de la diffusion sonore, offrant des solutions de pointe dans le domaine acoustique, électronique et de recherche sur les matériaux.

  • Page 54: Caractéristiques Mécaniques Et Acoustiques

    Français CARACTÉRISTIQUES MÉCANIQUES ET ACOUSTIQUES DIMENSIONS La série OPERA a été conçue avec une attention particulière à l'optimisation du poids et de l'encombrement. Le coffret est le plus léger que possible et robuste à la fois, il intègre 2 poignées, une latérale et une supérieure, pour une maniabilité...

  • Page 55: Caractéristiques De La Section D'amplification Et De Contrôle

    Français CARACTÉRISTIQUES DE LA SECTION D'AMPLIFICATION ET DE CONTRÔLE L'amplificateur numérique, classe D, est le cœur de la série OPERA. Le système est silencieux et ne demande aucun refroidissement par ventilateur. Le contrôle du système se fait par le biais d'un puissant DSP dédié qui gère plusieurs paramètres.

  • Page 56: Section D'entrée Et De Contrôle

    Français SECTION D'ENTRÉE ET DE CONTRÔLE 1. SECTION DE RÉGLAGE GÉNÉRAL « Main » Complète de commande rotative à 8 positions « DSP Preset », des LED de signalisation « Limiter » et « Signal / ON », et de l'interrupteur de «...

  • Page 57: Section D'alimentation

    Français SECTION D'ALIMENTATION 6. INTERRUPTEUR ON/OFF Interrupteur d'allumage (ON) ou d'extinction (OFF) du dispositif. 7. ENTRÉE D'ALIMENTATION « MAINS INPUT » Entrée pour connecteur VDE, pour la connexion au réseau électrique de ligne. ATTENTION ! Utiliser exclusivement des câbles haute qualité et intacts. L'utilisation de câbles de mauvaise qualité...

  • Page 58: Premier Allumage

    Français 2. PREMIER ALLUMAGE CONTENU DE L'EMBALLAGE Vérifier l'intégralité du contenu de l'emballage de l'enceinte OPERA 10 \ OPERA 12 \ OPERA 15. L’emballage contient : • câble d'alimentation VDE • enceinte OPERA • quick start et la documentation de garantie INSTALLATION CONNEXION DES ENTRÉES...

  • Page 59: Instrument (Haute Impédance)

    Français MÉLANGEUR / MICROPHONE LIGNE INSTRUMENT (HAUTE IMPÉDANCE) INSTRUMENT (IMPÉDANCE DE LIGNE) LIGNE Il est possible de connecter jusqu'à 2 entrées dans la section d'entrée et contrôle à l'arrière de l'enceinte. Par la suite on reporte quelques exemples de configuration (à 1 entrée et à 2 entrées). CH1 (5) : il est possible de connecter une entrée via câble avec connecteur symétrique ou asymétrique (TRS, XLR).

  • Page 60: Connexion De L'alimentation

    Français CONNEXION DE L'ALIMENTATION • Relier le câble d'alimentation à la prise (7), ensuite appuyer sur le sélecteur (6) d'allumage en position ON. La led de limiter (1) clignote brièvement. ALIMENTATION CONNEXION DES SORTIES ENTRE PLUSIEURS MODULES (relance du signal au- Il est possible de connecter la sortie d'une enceinte OPERA à...

  • Page 61: Exemples D'installation

    1 enceinte OPERA peut être installée sur pied avec support trépied en option standard avec poteau de 35 mm de diamètre. La hauteur maximale admise entre la base de l'enceinte et le plancher est de 140 cm pour OPERA 10, 130 cm pour OPERA 12, 120 cm pour OPERA 15.

  • Page 62: Installation Wedge (Monitoring)

    Français INSTALLATION WEDGE (MONITORING) Dans certains cas les enceintes de la série OPERA peuvent être utilisées en tant que retours de scène pour de petits scénarios live. Dans ce cas elles sont à installer à l'horizontale du côté incliné. Faire référence aux spécifications de couverture acoustique reportées dans la section relative.

  • Page 63: Accessoires

    Français 4. ACCESSOIRES Pour une installation rapide, on prévoit les accessoires suivants en option : • SSB2 • Étrier mural OP-WB10, OP-WB12, OP-WB15, pour OPERA10, OPERA12, OPERA15 respectivement. • Housse anti-pluie Rain Cover RC-M1, pour tous les modèles SSB2 HOUSSE ANTI-PLUIE ÉTRIERS ATTENTION •...

  • Page 64: Dépannage

    Français 5. DÉPANNAGE L'enceinte ne s'allume pas : 1. Vérifier la correcte alimentation en amont du système. 2. Vérifier que le câble d'alimentation avec un connecteur VDE est correctement inséré. L'enceinte s'allume mais n'émet aucun son : 1. Vérifier que les raccordements à l'entrée du signal audio (CH1 et/ou CH2) ont été correctement effectués.

  • Page 65: Spécifications Techniques

    Français 6. SPÉCIFICATIONS TECHNIQUES INFORMATIONS GÉNÉRALES Type : Enceinte active à 2 voies DONNÉES ACOUSTIQUES Réponse en fréquence [-10dB] : 58 - 20k Hz (OPERA10) / 52 - 20k Hz (OPERA12) / 50 - 20k Hz (OPERA15) Réponse en fréquence [-3dB] : 70 - 19.6k Hz (OPERA10) / 67 - 19.6k Hz (OPERA12) / 50 - 20k Hz (OPERA15) Max SPL : 128 dB (OPERA10) / 129 dB (OPERA12) / 130 dB (OPERA15)

  • Page 66: Processeur

    Français Puissance d'amplification RMS : 600 W Puissance de crête : 1200 W PROCESSEUR Contrôleur interne : DSP 56 bit Convertisseur A/D D/A : 24 bit/48 kHz Peak, RMS, Thermique Limiter : INTERFACE UTILISATEUR Contrôle niveaux, sélecteur ground lift, commande rotative DSP preset à 8 Commandes : positions ENTRÉES...

  • Page 67: Dimensions

    Les caractéristiques, les spécifications et l'aspect des produits sont sujets à changement sans préavis. dBTechnologies se réserve le droit d'apporter des modifications ou des améliorations de design ou de fabrication, sans obligation de modifier ou d'améliorer également les produits déjà réalisés.
  • Page 68 Español ÍNDICE ÍNDICE 1. INFORMACIÓN GENERAL ....................69 ¡BIENVENIDOS! ........................ 69 INTRODUCCIÓN ........................ 69 REFERENCIAS PARA EL USUARIO ..................69 CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO ............. 70 DIMENSIONES ............................70 DISTRIBUCIÓN DEL SONIDO ........................70 CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL ......71 SECCIÓN DE ENTRADAS Y CONTROL ......................

  • Page 69: Información General

    1. INFORMACIÓN GENERAL ¡BIENVENIDOS! ¡Gracias por adquirir este producto diseñado y desarrollado en Italia por dBTechnologies! Este altavoz activo versátil y ergonómico es el resultado de años de experiencia e innovación en el ámbito de la megafonía, con el uso de soluciones realmente avanzadas en términos de sonido, electrónica e investigación sobre los materiales.

  • Page 70: Características Mecánicas Y Del Sonido

    Español CARACTERÍSTICAS MECÁNICAS Y DEL SONIDO DIMENSIONES La serie OPERA ha sido diseñada prestando especial atención a la optimización del peso y de las dimensiones totales. El gabinete es lo más liviano posible pero resistente, e incorpora 2 asas, una lateral y una superior, para poderlo manejar fácilmente.

  • Page 71: Características De La Sección De Amplificación Y Control

    Español CARACTERÍSTICAS DE LA SECCIÓN DE AMPLIFICACIÓN Y CONTROL El amplificador digital clase D es el corazón de la serie OPERA. El sistema es silencioso, puesto que no requiere refrigeración ventilada. El control del sistema es encargado a un poderoso DSP específico que controla varios parámetros.

  • Page 72: Sección De Entradas Y Control

    Español SECCIÓN DE ENTRADAS Y CONTROL 1. SECCIÓN DE CONFIGURACIÓN GENERAL “Main” Comprende el mando giratorio de 8 posiciones “DSP Preset”, los LED de señalización “Limiter” y “Signal / ON”, el interruptor de “ground lift”. ¡ATENCIÓN! No utilizar el altavoz durante mucho tiempo si el LED Limiter está...

  • Page 73: Sección De Alimentación

    Español SECCIÓN DE ALIMENTACIÓN 6. INTERRUPTOR ON/OFF Interruptor para encender (ON) o apagar (OFF) el dispositivo. 7. ENTRADA DE ALIMENTACIÓN "MAINS INPUT" Entrada para conector VDE, para la conexión a la red eléctrica de línea. ¡ATENCIÓN! Utilizar solo cables de alta calidad e íntegros. El uso de cables de escasa calidad o dañados podría comprometer el funcionamiento del altavoz.

  • Page 74: Primer Encendido

    Español 2. PRIMER ENCENDIDO CONTENIDO DEL EMBALAJE Comprobar que el contenido del embalaje del altavoz OPERA 10 \ OPERA 12 \ OPERA 15 sea completo. El embalaje contiene: • cable de alimentación VDE • altavoz OPERA • guía de consulta rápida y documentación de garantía INSTALACIÓN...
  • Page 75 Español MIXER / LÍNEA MICRÓFONO INSTRUMENTO (IMPEDANCIA DE LÍNEA) INSTRUMENTO (ALTA IMPEDANCIA) LÍNEA) Es posible conectar hasta 2 entradas en la sección de entrada y control en la parte trasera del altavoz. Aquí se muestran solo algunos ejemplos de configuración de uso (1 entrada y 2 entradas). CH1 (5): es posible conectar una entrada mediante cable con conector no balanceado o balanceado (TRS, XLR).

  • Page 76: Conexión De La Alimentación

    Français CONEXIÓN DE LA ALIMENTACIÓN • Conectar el cable de alimentación a la toma (7) y luego presionar el selector (6) de encendido en la posición ON. El led del limitador (1) parpadea brevemente. ALIMENTACIÓN CONEXIÓN DE LAS SALIDAS ENTRE VARIOS MÓDULOS (transmisión de la señal de audio) Es posible la conexión de la salida de un altavoz OPERA a otro altavoz, utilizando un cable con conector balanceado XLR, que conecte la salida (2) del primer altavoz a la entrada (5) o (4) del segundo altavoz.

  • Page 77: Ejemplos De Instalación

    1 altavoz OPERA se puede montar en un trípode de soporte opcional estándar con poste de 35 mm de diámetro. La altura máxima admitida entre la base del altavoz y el suelo es 140 cm para OPERA 10, 130 cm para OPERA 12, 120 cm para OPERA 15. ¡ATENCIÓN! •...

  • Page 78: Instalación Wedge (Monitoring)

    Español INSTALACIÓN WEDGE (MONITORING) En algunos casos los altavoces de la serie OPERA se pueden utilizar como monitores para pequeños contextos en vivo. En este caso se colocan en posición horizontal en el lado inclinado. Es preciso recordar las características de distribución acústica indicadas en la sección correspondiente.

  • Page 79: Accessorios

    Español 4. ACCESSORIOS Para un montaje rápido están disponibles como opcionales los siguientes accesorios: • Soporte de pared OP-WB10, OP-WB12, OP-WB15, respectivamente para OPERA10, OPERA12, OPERA15 • Rain Cover RC-M1, válido para todos los modelos SSB2 RAIN COVER SOPORTES ¡ATENCIÓN •...

  • Page 80: Resolución De Problemas

    Español 5. RESOLUCIÓN DE PROBLEMAS El difusor no se enciende: 1. Comprobar la presencia correcta de la alimentación general del sistema. 2. Comprobar que el cable de alimentación con conector VDE esté conectado correctamente. El difusor se enciende pero no emite sonidos: 1.

  • Page 81: Especificaciones Técnicas

    Español 6. ESPECIFICACIONES TÉCNICAS GENERAL Tipo: Altavoz activo de 2 vías DATOS ACÚSTICOS Respuesta en frecuencia [-10dB]: 58 - 20k Hz (OPERA10) / 52 - 20k Hz (OPERA12) / 50 - 20k Hz (OPERA15) Respuesta en frecuencia [-3dB]: 70 - 19.6k Hz (OPERA10) / 67 - 19.6k Hz (OPERA12) / 50 - 20k Hz (OPERA15) Máx.

  • Page 82: Procesador

    Español Potencia de amplificación RMS: 600 W Potencia de pico: 1200 W PROCESADOR Regulador interior: DSP 56 bits Convertidor A/D D/A: 24 bits/48 kHz Peak, RMS, Térmico Limitador: INTERFAZ USUARIO Control niveles, selector ground lift, mando giratorio DSP preset 8 Controles: posiciones ENTRADAS...

  • Page 83: Dimensiones

    12,3 kg (OPERA10) 14,3 kg (OPERA12) 18,3 kg (OPERA15) Características, especificaciones y aspecto de los productos pueden cambiar sin previo aviso. dBTechnologies se reserva el derecho de modificar o mejorar el diseño o la fabricación sin asumir la obligación de modificar o mejorar también los productos realizados anteriormente.

Ce manuel est également adapté pour:

Opera 12Opera 15
