6.3
Montage
Pos: 18.9 /Layout bis 2014-11-11/Online-Dokumentation (+KNX)/Montage und elektrischer Anschluss/KNX/KNX-Sensorik/Millenium/6124 - Raumtemperaturregler/Montage -- 6124 @ 31\mod_1351257089091_16.docx @ 243855 @ 3 @ 1
6.3.1
Monter l'appareil
Les appareils intégrant un coupleur de bus sont préparés pour un montage dans des boîtes encastrées selon
BS 4662:2006+A1:2009 conjointement à la bague- support et à la plaque de recouvrement correspondantes (voir
aussi le chapitre « Plaque de recouvrement et bague-support », page 14).
1. Le côté de la bague- support portant la mention « TOP »
doit être orienté vers le haut . Introduisez maintenant
l'appareil dans la bague de support de manière à
permettre la pose parallèle des deux côtés portant la
mention « TOP » (sur l'appareil et sur la bague de
support).
2. La connexion à la ligne bus KNX est réalisée par le biais
de la borne de raccordement du bus fournie (voir aussi
chapitre « Mise en service », section « Logiciel », page
21). Installez maintenant la bague-support, dans laquelle
l'appareil a été introduit, dans la boîte encastrée (« TOP »
vers le haut) et vissez-la fermement.
Manuel technique KNX | 1773-1-8681
Montage et raccordement

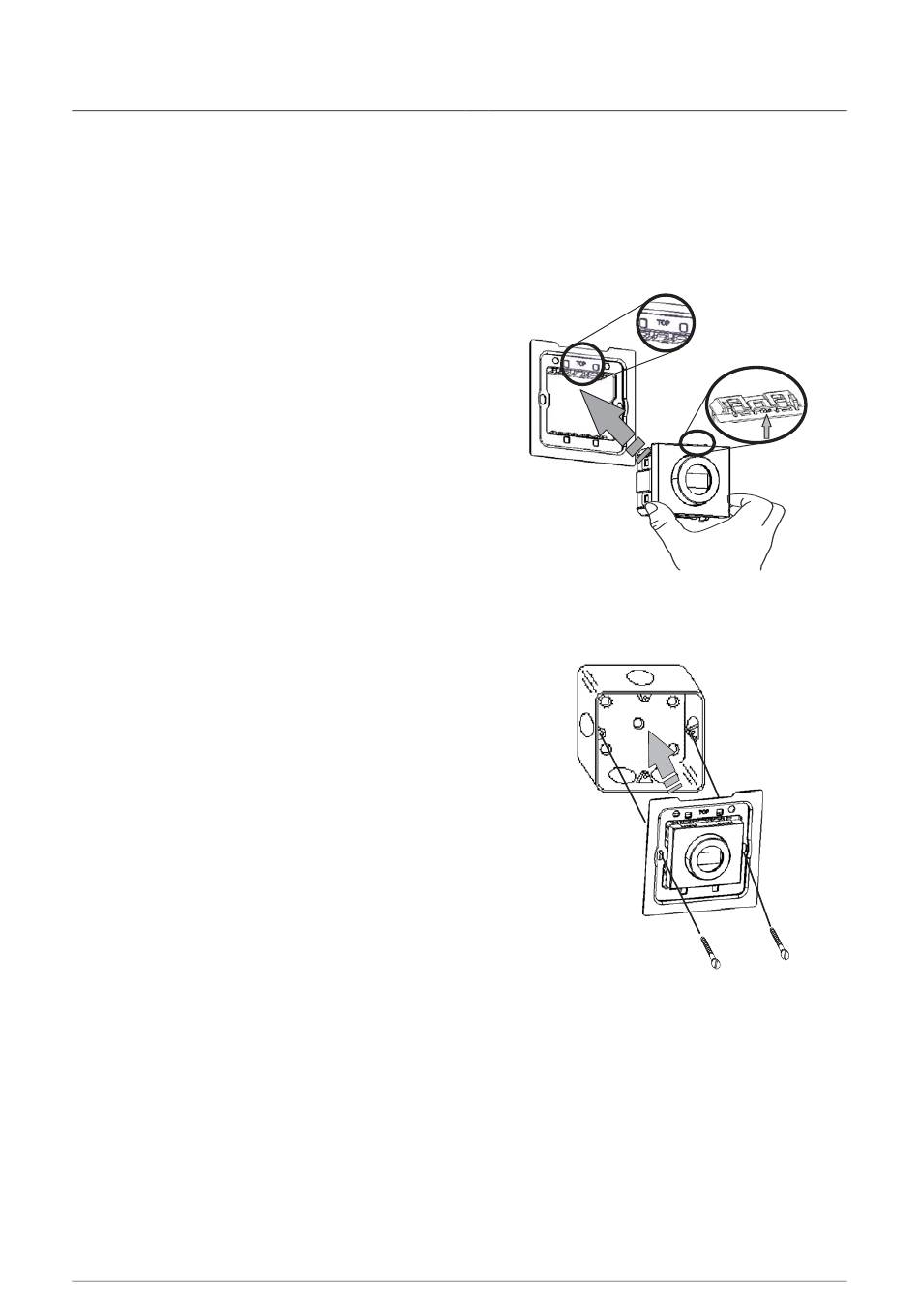

Fig. 4 :
Introduction de l'appareil dans la bague-
support
Fig. 5 :
Introduction dans la boîte encastrée
électrique
TOP
— 19 —
