Fonctionnement
Mode de fonctionnement 5

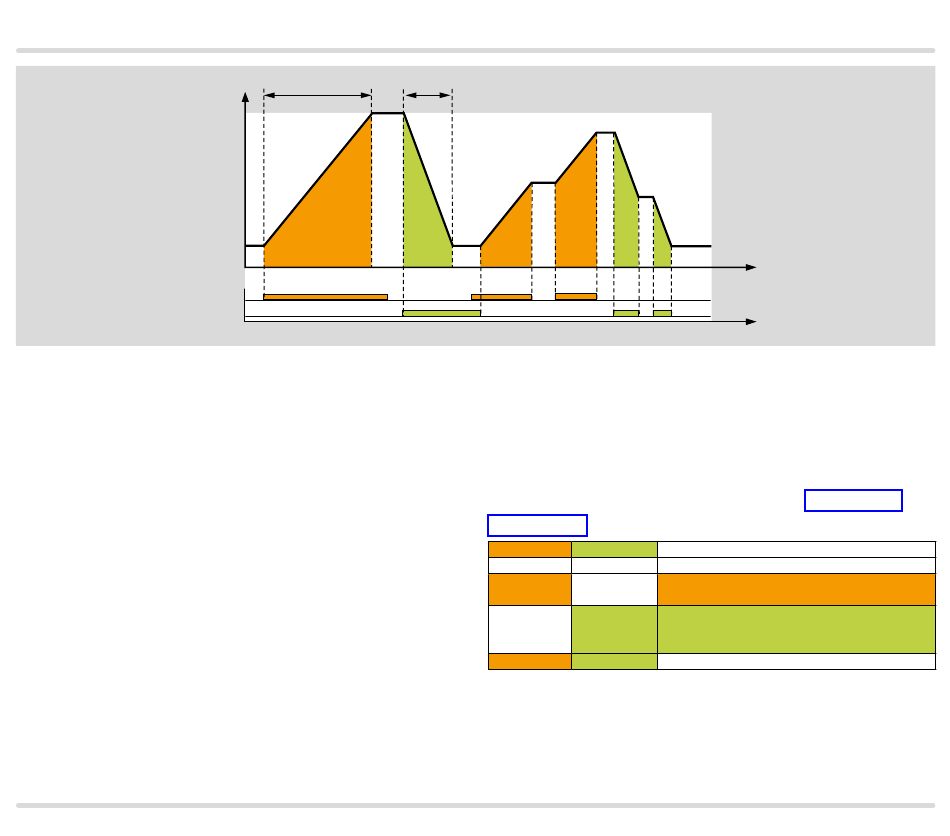

3 .5 .5 Fonctionnement progressif à 3 points
Mode de fonctionnement 5
En présence d'un signal sur la seule entrée numérique
DI 1, le servomoteur s'ouvre. En présence d'un signal
sur la seule entrée numérique DI 2, le servomoteur se
ferme.
En présence ou en absence de deux signaux simulta-
nés sur les deux entrées numériques, le servomoteur
s'arrête dans la position où il se trouve. Le servomoteur
peut donc être arrêté dans n'importe quelle position.
Le servomoteur fonctionne en continu. Il est com-
mandé par un signal progressif 3 points. La fonction de
réglage est limitée par les positions « low » et « high »
(la position « low » peut également correspondre à 0° =
« closed »).
La vitesse d'ouverture est établie via le temps t
IC 40 · Edition 07.18
t
1
high
low
closed
DI 1
DI 2
t
2
tout le parcours de réglage de « low » à « high ». La
vitesse de fermeture est établie de façon analogue par
t pour tout le parcours de réglage de « high » à « low ».
2
Jeux de paramètres possibles pour ce mode de fonc-
tionnement :
P68012, P68013 et P68014, voir page 45 (Jeux de
paramètres).
DI 1
Arrêt
Marche
Arrêt
Marche
Ce type de commande est régulièrement employé dans
les fours utilisés pour la céramique, l'acier et l'alumi-
nium.
pour
1
t [s]
t [s]
DI 2 Réaction
Arrêt Arrêt/Stop
Ouverture jusqu'à
Arrêt
la position « high » au maximum
Fermeture jusqu'à la position
Marche « low » (position « closed »)
au minimum
Marche Arrêt/Stop
