Désignation - BONFIGLIOLI VF30 Mode D'emploi

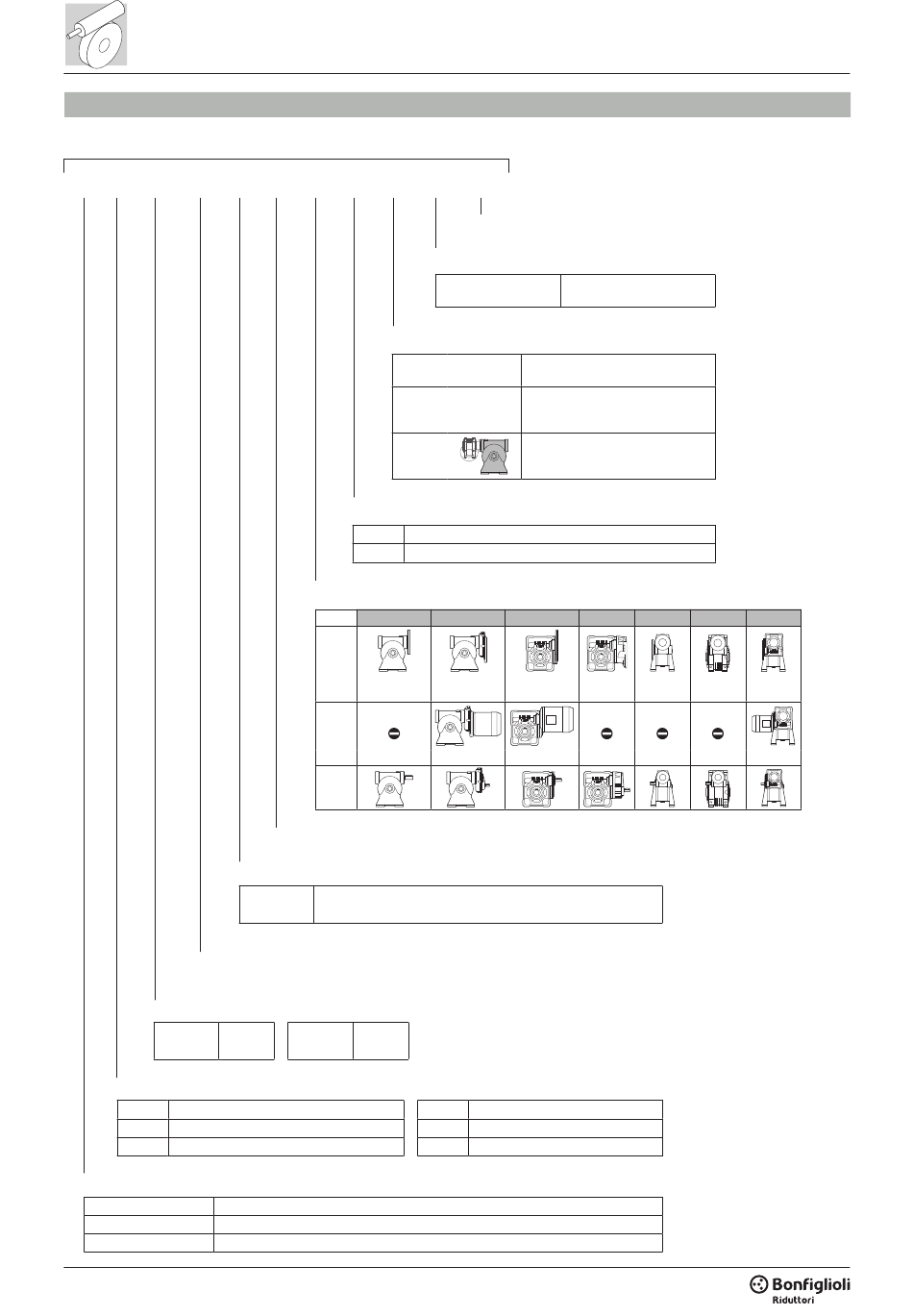

13 DÉSIGNATION
REDUCTEUR
W 63 L1 UF1 —
FORME DE CONSTRUCTION
LIMITEUR DE COUPLE
VF, VFR
L1, L2
W, WR
TAILLE REDUCTEUR
VF 27, 30, 44, 49, 130, 150, 185, 210, 250
VFR 44, 49, 130, 150, 185, 210, 250
W, WR 63, 75, 86, 110
TYPE REDUCTEUR
VF, W Réducteur a vis sans fi n
VFR, WR Réducteur avec pre-étage
VF/VF, VF/W, W/VF Réducteur combiné
20 / 294
24 S2 — B3
POSITION DE MONTAGE
VF 27...VF 49
VFR 44, VFR 49
W, WR
VF 130...VF 250
VFR 130...VFR 250
VF/VF
VF/W
W/VF
FORME DE CONSTRUCTION DU MOTEUR
B5 (VF 30...VF 250, VFR 49...VFR 250, W, WR)
B14 (VF 30...VF 49, W)
DESIGNATION ENTREE
VF
P(IEC)
P27
(VF 27 only)
P56...P225
S_
HS
RAPPORT DE REDUCTION
DIAMETRE ARBRE LENT
W 75
D30 (default), D28 (sur demande)
VF/W 44/75
VF/VF LF
..... .....
OPTIONS
ASSEMBLAGE
CW (1, 2, 3, 4)
VF/VF, VF/W, W/VF
CCW (1, 2, 3, 4)
B3
B3 (default), B6, B7, B8, V5, V6
B3 (default), B6, B7, B8, V5, V6
VFR W
, P63, P71...P132 P63...P112 P56, P63,
P80...P160
M
S44 S1...S3
(VFR 44 only)
VF/VF 30/44, 30/49, 130/210, 130/250
VF/W 30/63, 44/75, 44/86, 49/110
W/VF 63/130, 86/150, 86/185
WR VF/VF VF/W W/VF
P56...P80 P71...P112
P90...P132
M
S1...S3
