Série 8/16/32/99 – Descriptif de l'installation
•
Installation du lecteur de cartes sans contact Eclipse PR
Eclipse PR est un lecteur de cartes sans contact qui doit être relié au bus de la centrale. Le lecteur est situé dans un
boîtier compact prévu pour être fixé au mur.
Indication LED
Touches
sensorielles de
commande
Zone de
présentation de
la carte
Tous les témoins lumineux clignotent successivement – le dispositif n'est pas enregistré auprès du système ou
bien la communication avec la centrale est déficiente.
Tous les témoins lumineux clignotent simultanément – le système est en régime de programmation.
Montage et description des composants du lecteur autonome Eclipse PR :
a)
1 - Ouvrez le boîtier en utilisant un petit tournevis plat
2 - Relevez le couvercle
3 - Faites glisser le couvercle dans la direction indiquée pour le retirer de la base
4 - Ouverture principale pour le passage des câbles
5 – Conduit au fond du boîtier pour câble d'alimentation
6 - Trous de montage
Caractéristiques techniques :
Alimentation de la centrale
Consommation
Température opérationnelle
Dimensions, à l'état monté
Indication LED :
Vert
Rouge

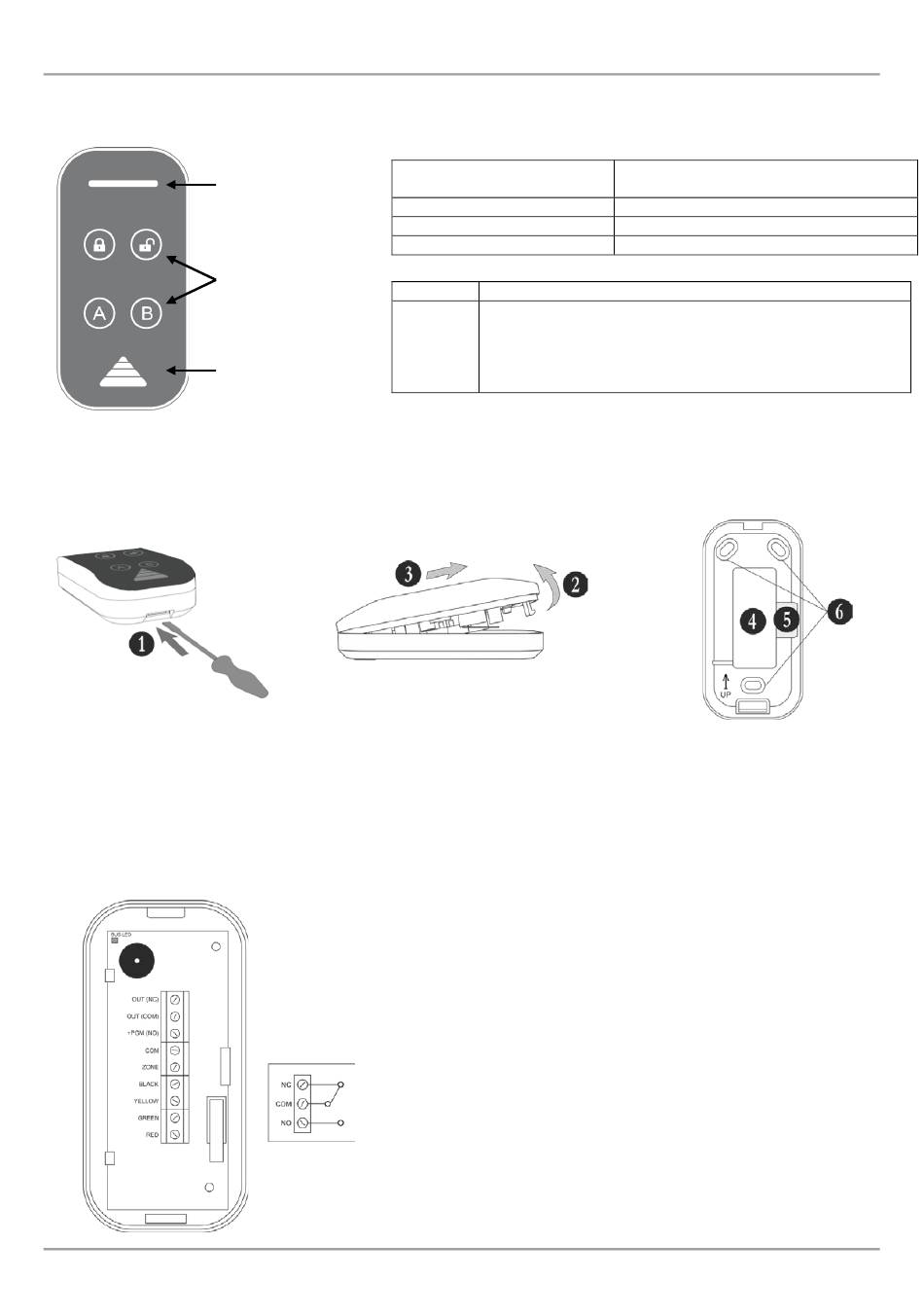

Figure 18. Lecteur de cartes à proximité Eclipse PR :
a) et b) Ouverture du boîtier ; c) Fixation au mur.
Description du bornier :
RED, GREEN, YELLOW, BLACK - Bornes de connexion au bus de la centrale.
ZONE – Entrée de connexion autonome pour zone aux paramètres librement
programmables. Il convient de raccorder à la zone un contact magnétique (pour le suivi
des ouvertures du type entrée-sortie).
COМ – Masse totale.
NO (borne normalement ouverte) / COM (borne commune) / NC (borne
normalement fermée) – Relais, contacts secs : 0,5A/ 125VAC ; 1A/ 30 VDC.
Structure interne du relais :
Bus LED – Le témoin LED de l'état du bus; en cas de fonctionnement normal il clignote
en vert par intervalle de temps égal.
Allumé – carte valide présentée au lecteur.
Allumé – carte non valide présentée au lecteur ou bien
mise en service du système durant créneau horaire pour
lequel la carte n'est pas autorisée.
clignote – alarme déclenchée; mémoire d'un évènement
d'alarme.
b)
26
9 ÷ 18V DC (courant continu) (Nom.
14V)
Min. 70mA/ Max.100mA
-20°C ÷ 50°C
100х50х23mm
c)
