5.

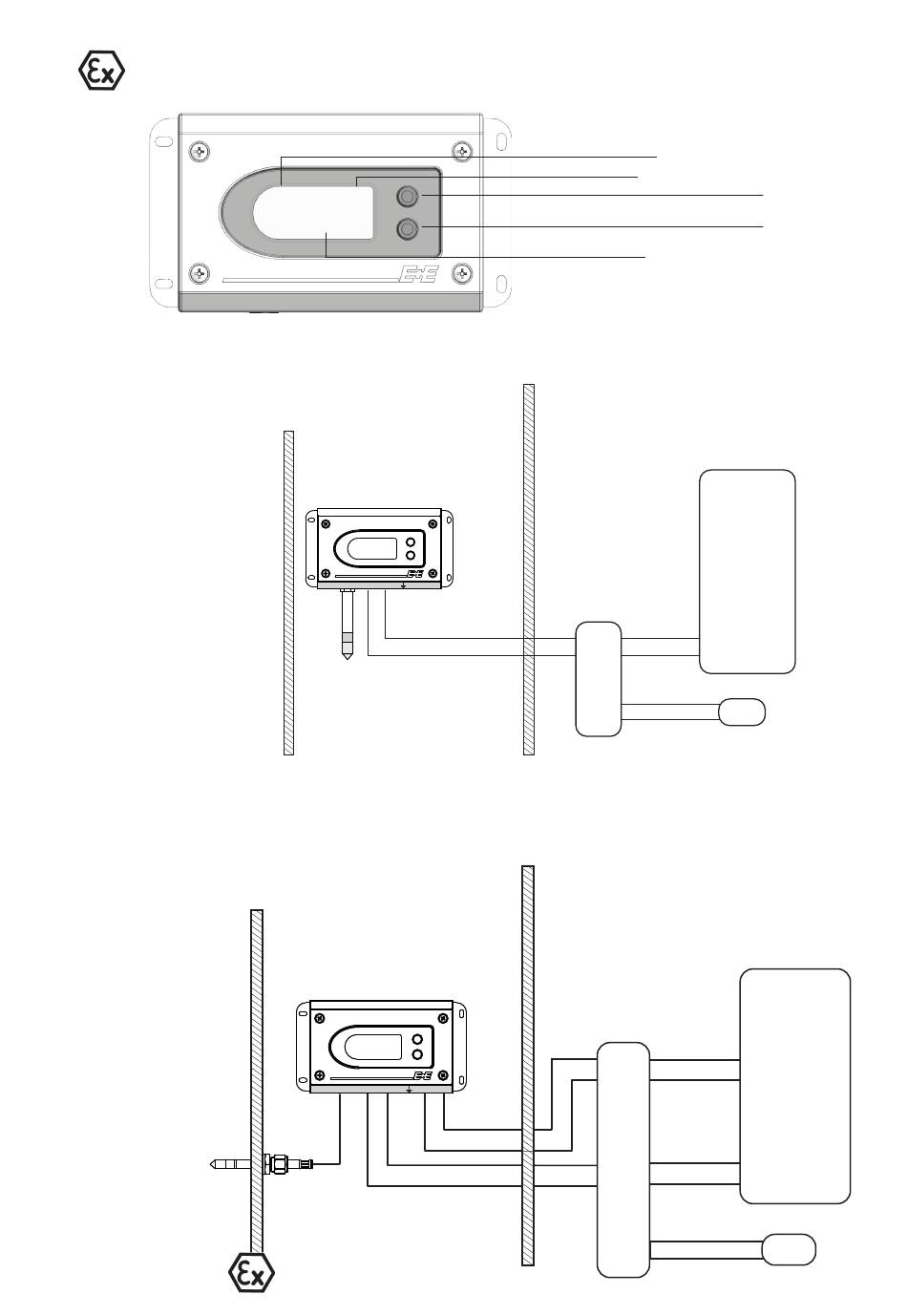

AFFICHEUR (EN OPTION)
Aucun afficheur n'est autorisé en atmosphère explosive Gaz EPL Ga pour le groupe llC ni en
atmosphère explosive Poussières pour le groupe lllA, lllB et lllC.
Exemple pour EE300Ex en montage mural en zone 1 ou 2
Exemple pour EE300Ex avec montage de la sonde séparée en zone 0 et transmetteur en
zone 1 ou 2
zone explosive
zone 0
II 1 G Ex ia IIC T4 Ga
T :
32,25 °C
HR : 35,5 %
zone explosive
zone 1,2
CH1
CH2
4-20mA ia
II 1 G Ex ia IIC T4 Ga
zone 1,2
CH1
CH2
Le passage de câbles doit être
conforme aux exigences Ex
d'une traversée entre zones.
Le raccord fourni satisfait cette
exigence !
Grandeurs de mesure
Unités
Sélection des grandeurs de mesure, ligne supérieure
Sélection des grandeurs de mesure, ligne inférieure
Valeurs de mesure
zone sûre
Bloc d'alimentation
de sécurité intrinsèque
+
+
-
-
L+
L-
zone sûre
Bloc d'alimentation
de sécurité intrinsèque
+
-
4-20mA ia
+
4-20mA ia
-
20
Contrôleur
+
-
Alimentation
Contrôleur
+
-
+
-
Alimentation
L+
+
-
L-
