17
Générateur de signal
3 Appuyez sur la touche de fonction Fréq FM et faites tourner le bouton de
4 Appuyez sur la touche de fonction Ect FM et faites tourner le bouton de

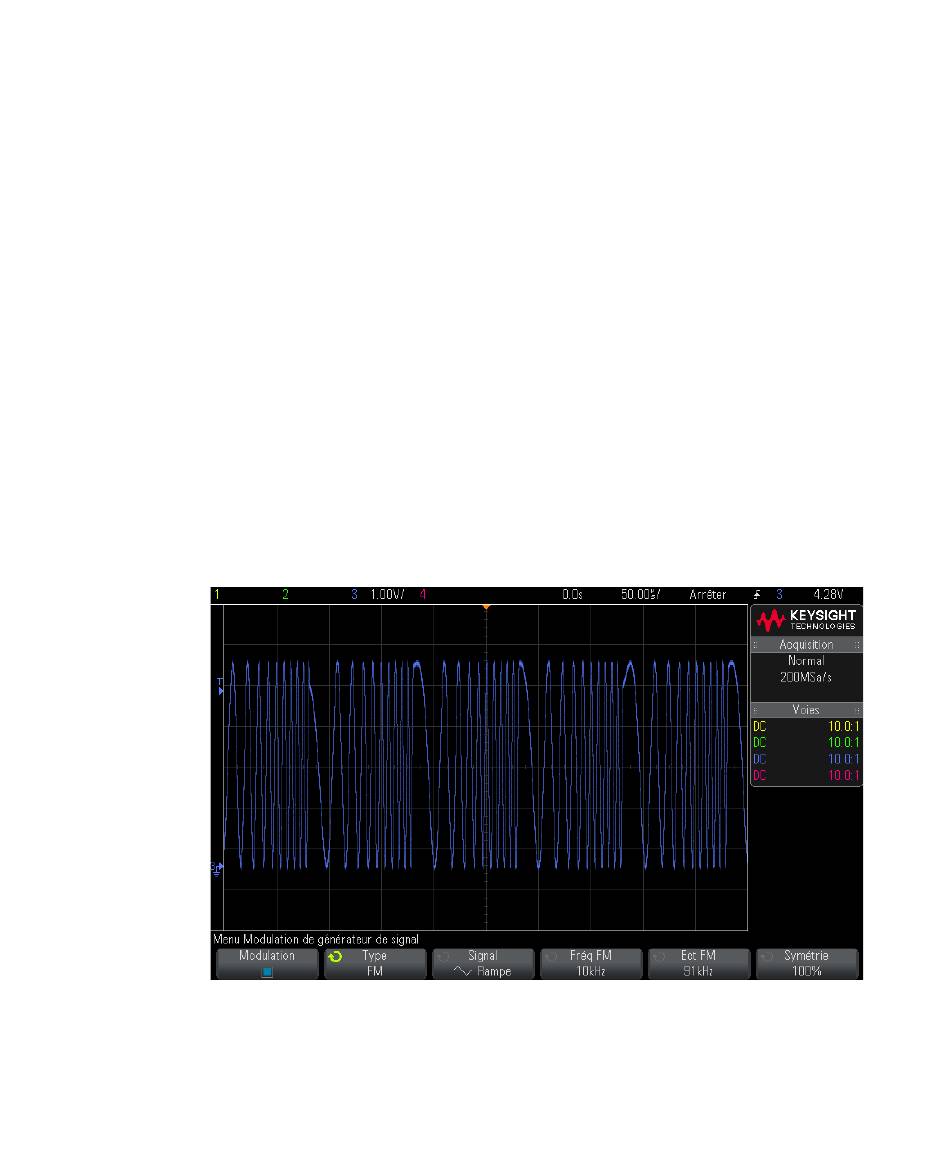

L'écran suivant illustre la modulation FM d'un signal de porteuse d'onde
sinusoïdale à 100 kHz.
288
sélection pour définir la fréquence du signal de modulation.
sélection pour définir l'écart de fréquence par rapport à la fréquence du signal
de porteuse d'origine.
Lorsque le signal de modulation est à son amplitude maximum, la fréquence de
sortie correspond à la fréquence de signal de porteuse ajoutée à l'écart, tandis
qu'à son amplitude minimum, elle correspond à la fréquence du signal de
porteuse moins l'écart.
L'écart de fréquence ne peut pas être supérieur à la fréquence du signal de
porteuse d'origine.
Par ailleurs, la somme de la fréquence du signal de porteuse d'origine et de
l'écart de fréquence doit être inférieure ou égale à la fréquence maximum pour
la fonction de générateur de signal sélectionnée, plus 100 kHz.
