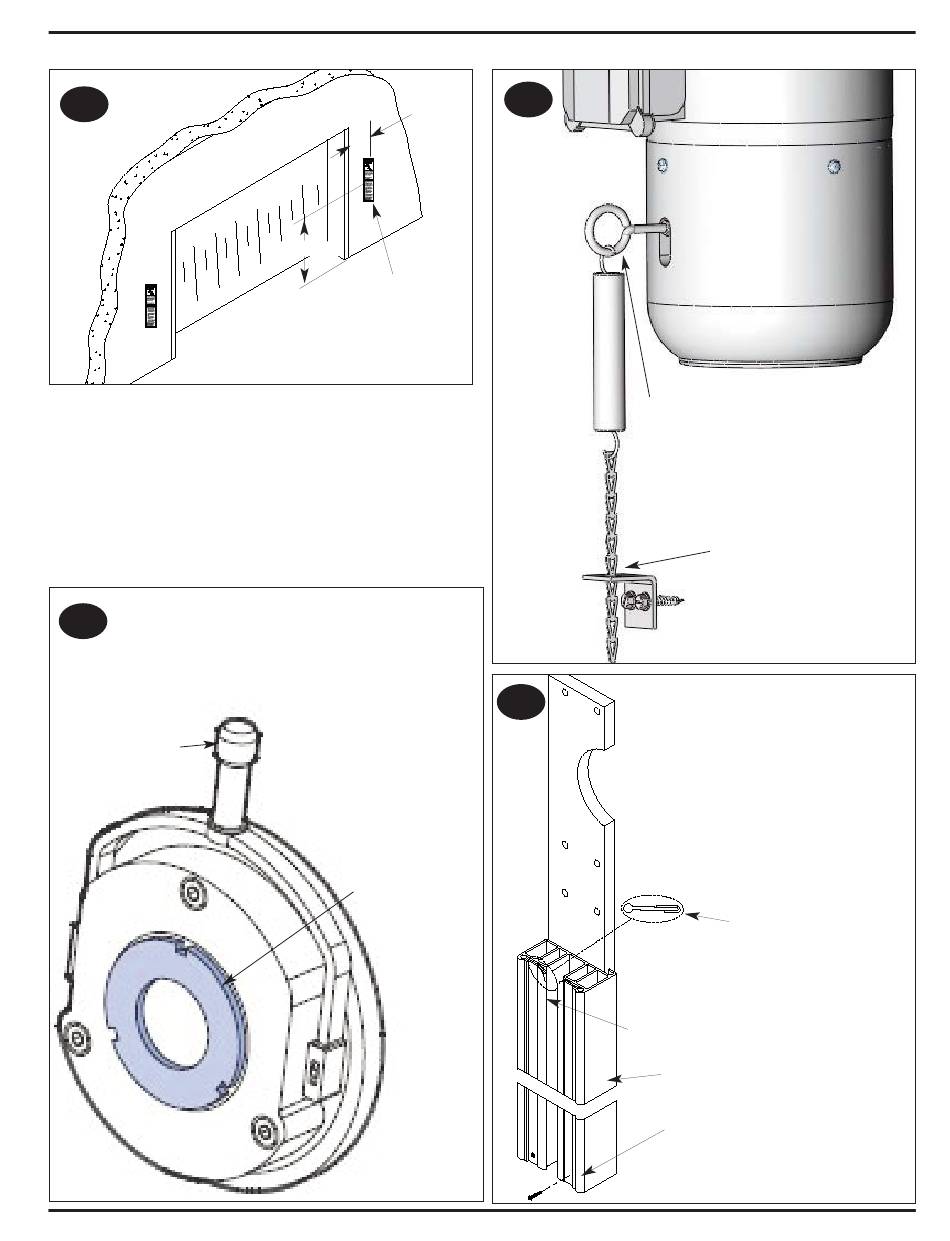

25.1
Vue de la face arrière de la porte
Déposez le carter du
frein en enlevant les
25.2
trois vis et la poignée
le maintenant en place
Relâchement du frein
Poignée
PUB. Nº FASTRAXFRENCHA NOVEMBRE 2010
12" [ 305 ]
5' [ 1524 ]
Nettoyez la surface sur laquelle
l'étiquette devra être apposée.
Retirez la protection du verso
de l'étiquette, puis apposez-la
à l'emplacement souhaité.
Ajustement du couple
Cela devrait uniquement être nécessaire
après une utilisation prolongée du frein.
L'écrou est serré contre le carter du frein;
pour procéder aux ajustements, dévissez
l'écrou de quelques clics à la fois. ( deux
tours et demi pour commencer )
Plus le couple du frein sera faible, plus long
sera le temps d'arrêt du frein, et plus rapide
sera le temps de relâchement du frein.
Ne procédez pas aux ajustements du couple
sans avoir préalablement consulté
l'assistance technique de Rite-Hite Doors
au 563-589-2722.
Écrou
CHAPITRE 5 – AJUSTEMENT DU FREIN
25.3
Pour bloquer le relâchement
du frein, appuyez sur le
boulon à œil et verrouillez la
chaîne pour le maintenir en
position enfoncée.
1. Coupez l'alimentation et suivez les procédures de
25.4
verrouillage et d'étiquetage.
2. Il peut être nécessaire de devoir déposer le rouleau
d'alimentation inférieur.
3. Faites glisser la bordure le long de la partie supérieure
du rail, prenez garde à ne pas toucher les cellules
photoélectriques lors du retrait.
4. Faites glisser la nouvelle bordure dans le rail, en prenant
garde de ne pas toucher les cellules photoélectriques.
Alignez les trous avec les cellules photoélectriques.
5. Fixez la bordure avec des vis dans le bas du rail
Bande en J
Rail inférieur
Retirez les vis maintenant la
bordure en place
FASTRAX
Pour relâcher le frein, retirez
la chaîne du support de
verrouillage, appuyez pour
désengager le frein et
verrouillez la chaîne.
Vue du dessus du
remplacement de la bordure.
Plus long élément du « J »
orienté vers le rail inférieur,
et gorge à l'écart du rail
REMPLACEMENT DE LA
BANDE DE RÉTENTION
MC
25
