INSTALLATION DE L'UNITÉ MOTRICE ET DES PIÈCES PÉRIPHÉRIQUES

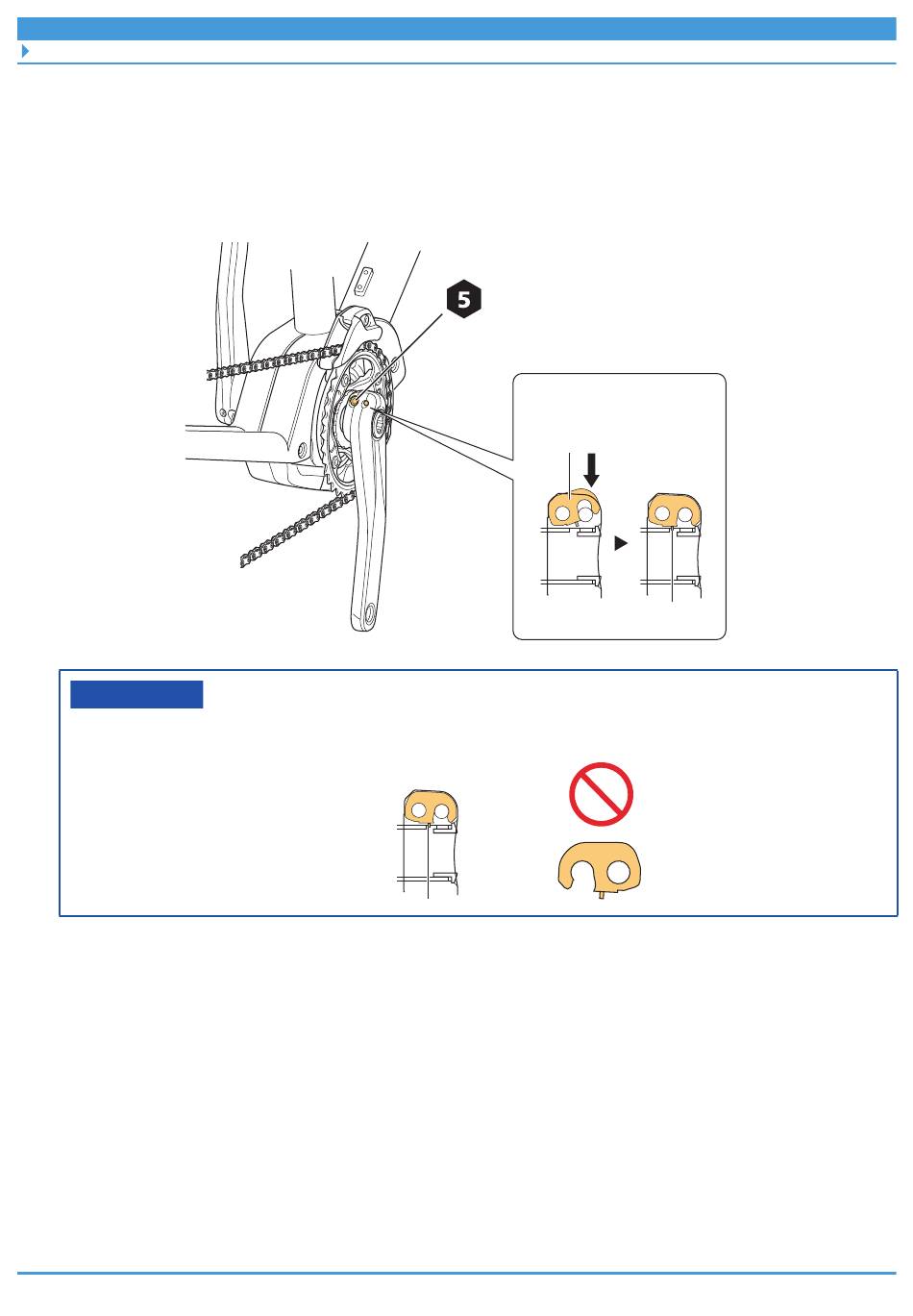

Installation du plateau avant et des manivelles
10.
Fixez la manivelle droite en place.
(1) Appuyez sur la plaque d'arrêt pour la mettre en place.
* Vérifiez que l'ergot de la plaque est bien en place.
(2) Serrez le boulon de fixation.
REMARQUE
• Installez la plaque d'arrêt dans le sens adéquat, conformément à l'illustration.
(2)
Boulons de manivelle (2)
12 - 14 Nm
Section transversale
Côté vélo
Vers
l'extérieur
65
(1)
Section transversale
Plaque d'arrêt
Ergot de la plaque
