7 . Tamaño del tubo de refrigeración y longitud
permitida del tubo
7 . 1 . Información general
NOTA
Es necesario tener mucha precaución con el refrigerante R410A para
mantener el sistema limpio, seco y hermético.
• Limpio y seco: se debe evitar que se mezclen materiales extraños
(por ejemplo, aceites minerales o humedad) en el sistema.
• Hermético: El R410A no contiene cloro, no destruye la capa de
ozono y no reduce la protección de la tierra contra la radiación
ultravioleta dañina. El R410A puede contribuir un poco al efecto
invernadero si se libera. Por lo tanto, se debe poner mucha atención
para revisar el hermetismo de la instalación.
7 .2 . Selección de los materiales de los tubos
NOTA
Los tubos y otras piezas que contengan presión deben cumplir con
la legislación pertinente y deben ser adecuados para el refrigerante.
Use cobre sin soldadura con ácido fosfórico desoxigenado para el
refrigerante.
NOTA
• Todos los tubos deben ser instalados por un técnico en refrige-
ración autorizado y deben cumplir las normativas nacionales y
locales aplicables.
• Tras finalizar la instalación de los tubos, bajo ninguna circunstancia
abra la válvula de cierre hasta que se completen las instrucciones de
las secciones 9. Cableado en el sitio en la página 20 y 12. Revisión
del aparato y las condiciones de instalación en la página 25.
• No utilice fundente para soldar los tubería de refrigerante. Use me-
tal de relleno de soldadura de fósforo y cobre (B-Cu93P-710/795:
ISO 3677) que no requiere fundente. El fundente tiene un efecto
extremadamente negativo en los sistemas de tubería de refrige-
rante. Por ejemplo, si se usa fundente con base de cloro, provocará
corrosión en los tubos o, en especial, si el fundente contiene flúor,
dañará el aceite refrigerante.
• Use sólo tubos que estén limpios por dentro y por fuera y que no
acumulen sulfuro, oxidantes, suciedad, lubricante de corte, hume-
dad u otro contaminante que sean dañinos. (Los materiales extra-
ños dentro de los tubos, como los aceites de fabricación, deben ser
0,14 gr/10 pies (30 mg/10 m) o menos.)
• Use los siguientes artículos para los válvula de cierre.
Material: Tubo de cobre sin uniones con fósforo desoxigenado
Tamaño: Consulte la sección 7.3. Selección del tamaño de los
tubos para determinar el tamaño correcto.
Grosor: Seleccione un grosor del válvula de cierre que cumpla
con las normas nacionales y locales.
• Para los tubos, acate la longitud máxima permitida, la diferencia en
la altura y la longitud después de una ramificación que se indican en
la sección 7.5. Limitaciones de los tubos (longitud) del sistema en la
página 12.
• El equipo de tubos de conexión múltiple de la unidad exterior y el
equipo refrigerante de ramificación (que se venden por separado) son
necesarios para la conexión de los tubos entre las unidades exterio-
res (en el caso del sistema múltiple) y las ramificaciones de los tubos.
• Use solo los artículos que se venden por separado seleccionados
específicamente de acuerdo con la selección del equipo de tubos
de conexión múltiple de la unidad exterior y el equipo refrigerante
10
de ramificación en la sección 7.4. Selección de los equipos refrige-
rantes de ramificación en la página 11.

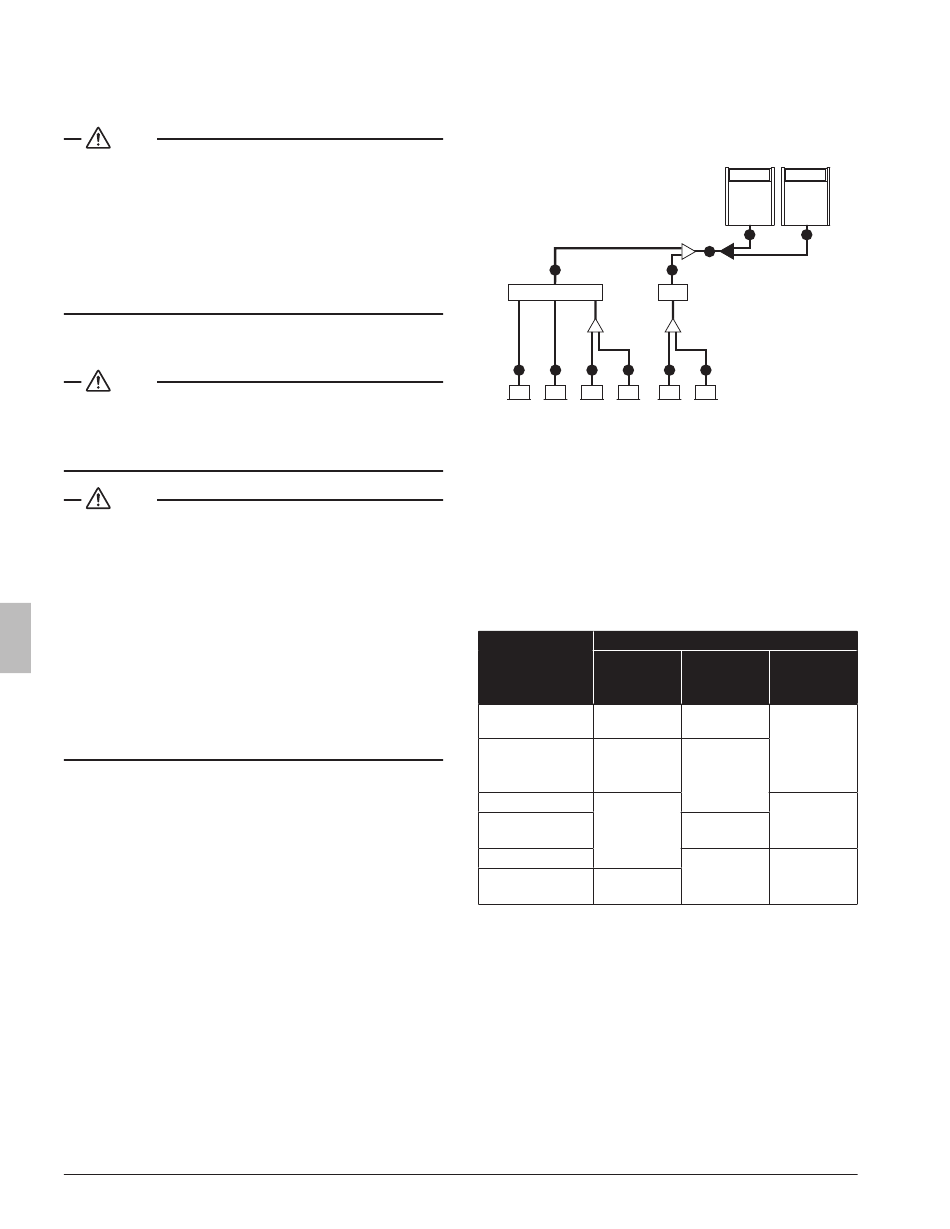

7 .3 . Selección del tamaño de los tubos
Determine el tamaño adecuado consultando las siguientes tablas y la
figura de referencia (sólo para indicación).
C
1
b
D D D D
3 4 5 6
1 Unidad de selector de rama múltiple
2 Unidad de selector de rama simple
3-8 Unidades VRV interiores
a, b Equipos refrigerantes de ramificación
x Equipos de tubos de conexión múltiple de la unidad
exterior
7 .3 . 1 . Tubos entre las unidades exteriores y (primer) equipo
refrigerante de ramificación: A, B
Elija a partir de la siguiente tabla, de acuerdo con el tipo de capacidad
total de la unidad exterior, conectada de manera descendente.
Tamaño del diámetro exterior de los tubos
Tipo de capacidad
Tubería de
de la unidad
succión de
exterior
gas
3/4 pulg.
Tipo RELQ 72 T
(19,1 mm)
7/8 pulg.
Tipo RELQ 96 T
(22,2 mm)
Tipo RELQ 120 T
1-1/8 pulg.
Tipo RELQ 144 T
(28,6 mm)
Tipo RELQ 192 T
1-3/8 pulg.
Tipo RELQ 240 T
(34,9 mm)
B B
x
a
A
C
2
b
D D
7 8
Tubería de
Tubo de
gas de alta y
líquidos
baja presión
5/8 pulg.
(15,9 mm)
3/8 pulg.
(9,5 mm)
3/4 pulg.
(19,1 mm)
1/2 pulg.
7/8 pulg.
(12,7 mm)
(22,2 mm)
1-1/8 pulg. 5/8 pulg.
(28,6 mm) (15,9 mm)
