GNX Masthalterung Installationsan­
™
weisungen

Wichtige Sicherheitsinformationen

Lesen Sie alle Produktwarnungen und sonstigen wichtigen
Informationen der Anleitung "Wichtige Sicherheits- und
Produktinformationen", die dem Produkt beiliegt.
Tragen Sie beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Prüfen Sie beim Bohren oder Schneiden stets die andere Seite
der zu bearbeitenden Fläche.
Kontaktaufnahme mit dem Support von Garmin
• Rufen Sie die Website http://www.garmin.com/support
um Informationen zum Support in den einzelnen Ländern zu
erhalten.
• Nutzen Sie als Kunde in den USA die Rufnummern
+1-913-397-8200 oder +1-800-800-1020.
• Nutzen Sie als Kunde in Großbritannien die Rufnummer
0808 238 0000.
• Nutzen Sie als Kunde in Europa die Rufnummer
+44 (0) 870 850 1241.
Erforderliches Werkzeug
• Kreuzschlitzschraubendreher Nr. 2
• Bohrmaschine und Bohrer (falls diese zum Befestigen der
Halterung am Mast erforderlich sind)
• Montageteile (zum Befestigen der Halterung am Mast)
Installieren der Masthalterung
Hinweise zur Montage
Beachten Sie beim Ermitteln der Montagebedürfnisse für die
Halterung folgende Hinweise.
• Wählen Sie einen Montageort für die Halterung am Mast, an
dem die Halterung beim normalen Betrieb des Boots nicht
beschädigt wird.
• Die Schutzabdeckung wird oben und unten an der
Masthalterung eingerastet. Wenn Sie die Schutzabdeckung
verwenden möchten, müssen Sie einen Montageort wählen,
an dem Sie sowohl zur oberen als auch zur unteren Seite der
Masthalterung Zugang haben.
• Die zum Zusammensetzen der Halterung erforderlichen
Montageteile sind im Lieferumfang der Halterung enthalten.
Die zum Verbinden der Marineinstrumente mit der Halterung
erforderlichen Teile sind im Lieferumfang der
Marineinstrumente enthalten.
• Die zum Befestigen der Halterung am Mast erforderlichen
Montageteile sind nicht im Lieferumfang enthalten, da sie je
nach Montagebedürfnissen unterschiedlich sind. Sie müssen
ermitteln, wie Sie die Halterung am Mast montieren, und die
erforderlichen Montageteile erwerben.
• Die NMEA 2000 T-Stücke und rechtwinkligen Stichleitungen
zum Verbinden der Marineinstrumente mit dem NMEA 2000
Netzwerk sind im Lieferumfang der Marineinstrumente
enthalten. Ein NMEA 2000 Backbone-Kabel ist im
Lieferumfang der Halterung enthalten, damit Sie das NMEA
2000 Netzwerk um die in der Halterung befindlichen
Instrumente erweitern können. Falls das mitgelieferte
Backbone-Kabel nicht lang genug ist, müssen Sie ein
längeres Backbone-Kabel erwerben.
14
WARNUNG
ACHTUNG
HINWEIS

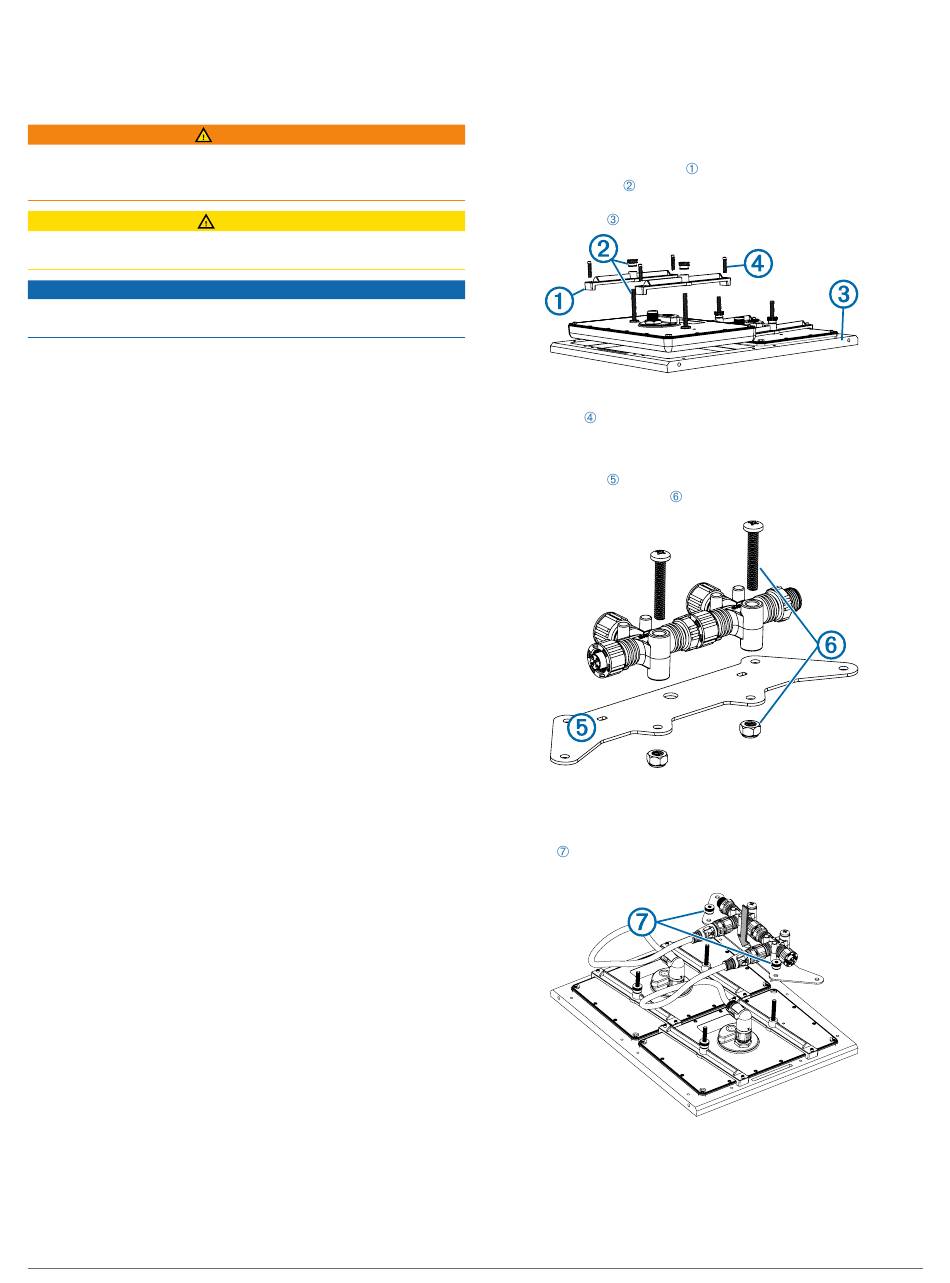

Zusammensetzen der Masthalterung
1
Befestigen Sie die Dichtungen aus dem Lieferumfang der
Geräte an deren Rückseite.
Die Dichtung ist auf einer Seite mit Klebstoff beschichtet und
sollte mit der Rückseite des Geräts verbunden werden und
nicht mit der Masthalterung.
2
Richten Sie die Geräte in dieselbe Richtung aus. Befestigen
Sie dann die Geräteträger
Flügelschrauben
Geräten. Setzen Sie die Geräte auf die Frontabdeckung der
Masthalterung
auf,
3
Befestigen Sie die Geräteträger mit den mitgelieferten
Schrauben
4
Setzen Sie die NMEA 2000 T-Stücke zusammen.
5
Befestigen Sie die T-Stücke an der mitgelieferten
Montageplatte
Schrauben und Muttern
6
Verbinden Sie die rechtwinkligen Stichleitungen mit der
Oberseite der T-Stücke und mit den Geräten.
7
Entfernen Sie die Flügelschrauben auf der einen Seite der
Geräte , setzen Sie die Platte auf die Gewindestangen, und
sichern Sie die Platte mit den Flügelschrauben.
8 Platzieren Sie die rückwärtigen Abdeckungen so auf der
Frontabdeckung der Masthalterung, dass die Einrastkerben
auf die Ober- und Unterseite der Halterung ausgerichtet sind.
Zwei der rückwärtigen Abdeckungen sind mit Einrastkerben
zum Befestigen der Schutzabdeckung an der
zusammengesetzten Halterung versehen. Falls sich die
mit den Gewindestangen und
aus dem Lieferumfang der Geräte an den
.
an der Frontabdeckung der Masthalterung.
. Verwenden Sie dazu die mitgelieferten
.
