H. Installation des bûches

Mise en place des bûches : L OGS-TRUE36
Modèles : T RUE-36C, TRUE-36H, TRUE-36S
TRUE-42C, TRUE-42H, TRUE-42S

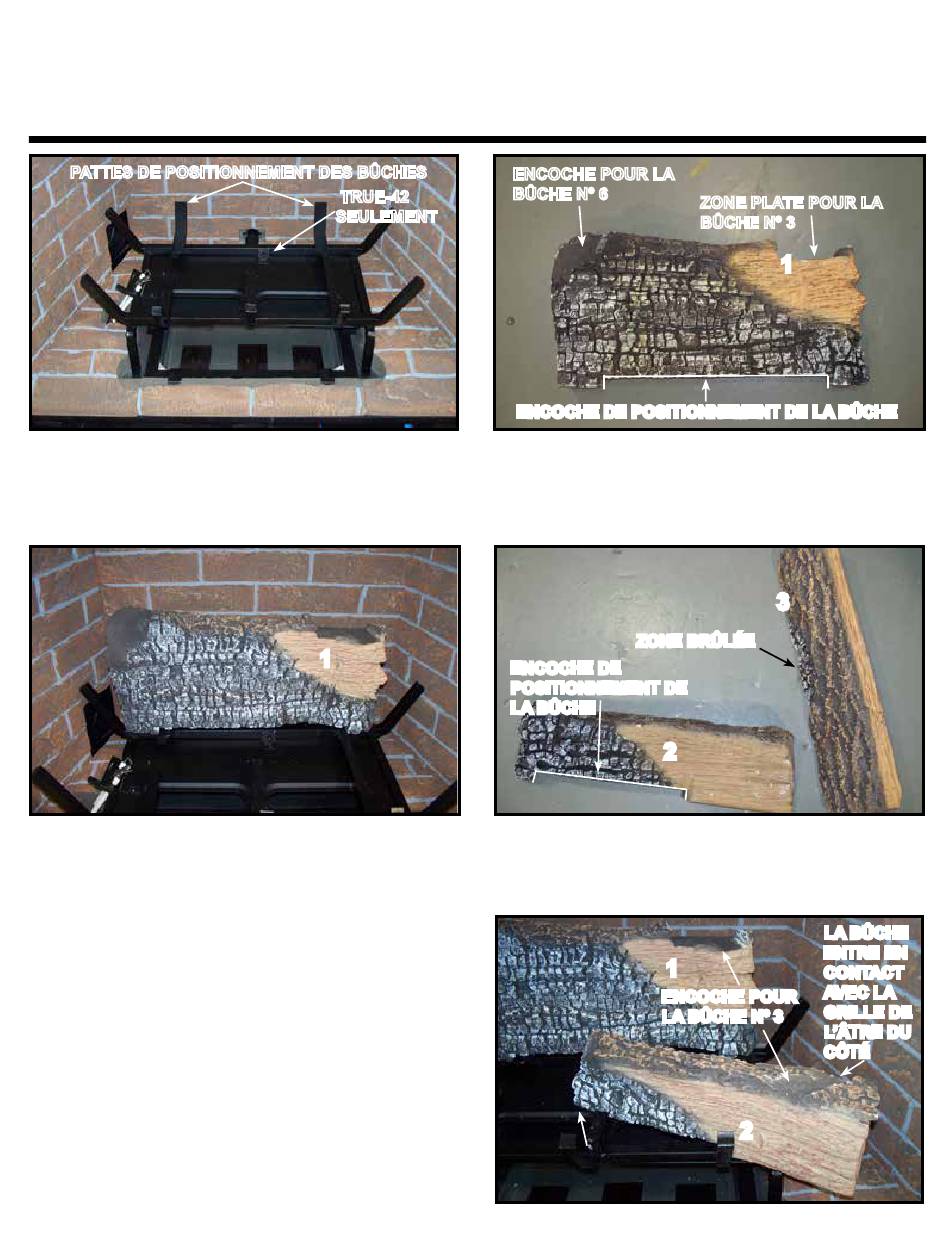

PATTES DE POSITIONNEMENT DES BÛCHES
Figure 1.
ATTENTION : Les bûches sont fragiles; manipulez-les avec prudence. Bûche nº 1 (2280-701 pour TRUE-36, 2281-701
pour TRUE-42) : Localisez l'encoche de positionnement sur le bas de la bûche nº 1. Voir la figure 2. Accouplez les encoches
extérieures sur le bas de la bûche nº 1 avec les grilles de l'âtre gauche et droite. Faites glisser la bûche nº 1 vers l'arrière de
l'appareil jusqu'à ce dos de la bûche nº 1 entre en contact avec les pattes de positionnement des bûches. Voir les figures 1 à 3.
Figure 3.
Bûche nº 2 (2280-702 pour TRUE-36, 2281-702 pour TRUE-42) : Localisez l'encoche de positionnement sur le bas de
la bûche nº 2. Voir la figure 4. Accouplez l'encoche sur le bas de la bûche nº 2 avec les grilles de l'âtre centrale et droite.
Faites glisser la bûche vers l'arrière de l'appareil jusqu'à ce que l'extrémité droite entre en contact avec la grille de l'âtre du
côté. Voir la figure 5.
Bûche nº 2 (TRUE-36) : La bûche nº 2 se situe à environ
1 pouce (25 millimètres) de l'arrière de la grille de l'âtre
centrale lorsqu'elle est correctement placée. Voir la figure 5.
Bûche nº 2 (TRUE-42) : La bûche nº 2 entrera en contact
avec la patte de positionnement des bûches sur la grille de
l'âtre centrale. Voir la figure 5.
LOGS-TRUE42
TRUE-42
SEULEMENT
1
Heat & Glo • TRUE-36, TRUE-42, TRUE-50 • 2282-900HFR • 6/13
ENCOCHE POUR LA
BÛCHE Nº 6
ENCOCHE DE POSITIONNEMENT DE LA BÛCHE
Figure 2.
2
ZONE BRÛLÉE
ENCOCHE DE
POSITIONNEMENT DE
LA BÛCHE
2
FENTES DE POSITIONNEMENT
DES BÛCHES
Figure 4.
1
ENCOCHE POUR
LA BÛCHE Nº 3
CÔTÉ GAUCHE VERS
L'ARRIÈRE
Figure 5.
ZONE PLATE POUR LA
BÛCHE Nº 3
1
3
LA BÛCHE
ENTRE EN
CONTACT
AVEC LA
GRILLE DE
L'ÂTRE DU
CÔTÉ
2
