10
Installation du conduit d'évacuation (conduit DVP)
A. Assemblage des sections du conduit
d'évacuation
Fixer le conduit d'évacuation sur la chambre de
combustion
Remarque : L'extrémité des tronçons de conduit comportant
des pattes enfoncées fera face à l'appareil.
Attacher la première section du conduit au collier de départ :
• l'extrémité comportant des pattes enfoncées du conduit sur le
collier de départ;
• le conduit intérieur sur le collier intérieur;
• poussez la section de conduit jusqu'à ce que toutes les pattes
enfoncées s'enclenchent;
• tirez légèrement sur le conduit pour confirmer qu'il est bien
verrouillé.
Installations dans des édifices commerciaux, à plusieurs
logements (plus de deux étages) ou les tours d'habitation
Tous les joints du conduit extérieur doivent être scellés avec
du silicone haute température (résistant au minimum à une
exposition continue à 300 °F [149 °C]), y compris la section
coulissante qui se connecte directement sur l'abat-vent
horizontal.
• Appliquer un cordon de produit d'étanchéité à la silicone
(résistant au minimum à une exposition continue à 300 °F
[149 °C]) à l'intérieur du raccord de conduit femelle extérieur
avant de joindre les sections. Voir la figure 10.1.
• Seuls les conduits extérieurs doivent être scellés. Tous les
joints sur le collier, le conduit, la section coulissante, les
coudes et les abat-vents externes de l'appareil doivent être
scellés de cette manière à moins d'indication contraire.
AVERTISSEMENT! Danger d'incendie ou d'explosion! NE
BRISEZ PAS le joint d'étanchéité à la silicone sur les sections
coulissantes. Prenez garde lorsque vous retirez l'abat-vent
du conduit coulissant. Si les joints d'étanchéité des sections
coulissantes sont cassés durant le retrait de l'abat-vent, le
conduit peut fuir.
Assemblage des sections de conduit
Selon la figure 10.2 :
• Démarrez le conduit intérieur sur l'extrémité comportant des
pattes enfoncées de la section A dans l'extrémité évasée de
la section B.
• Démarrez le conduit extérieur de la section A sur le conduit
extérieur de la section B.
• Une fois les deux sections de conduit mises en place, poussez
fermement jusqu'à ce que toutes les pattes enfoncées se
verrouillent en place.
• Tirez légèrement sur le conduit pour confirmer que les pattes
se sont verrouillées.
Il est acceptable d'utiliser des vis de 1/2 po (13 mm) maximum
pour assembler les sections extérieures du conduit. ÉVITEZ de
percer le conduit intérieur si vous percez des trous à l'avance.
Quand des coudes à 90º et à 45º sont utilisés pour changer la
direction du conduit de l'horizontale à la verticale, au moins une
vis doit être placée dans le tuyau de cheminée extérieur au niveau
du coude horizontal pour empêcher sa rotation. Utilisez des vis de
1/2 po (13 mm) maximum. ÉVITEZ de percer le conduit intérieur
si vous percez des trous à l'avance pour les vis.
40
Heat & Glo • TRUE-36, TRUE-42, TRUE-50 • 2282-900HFR • 6/13

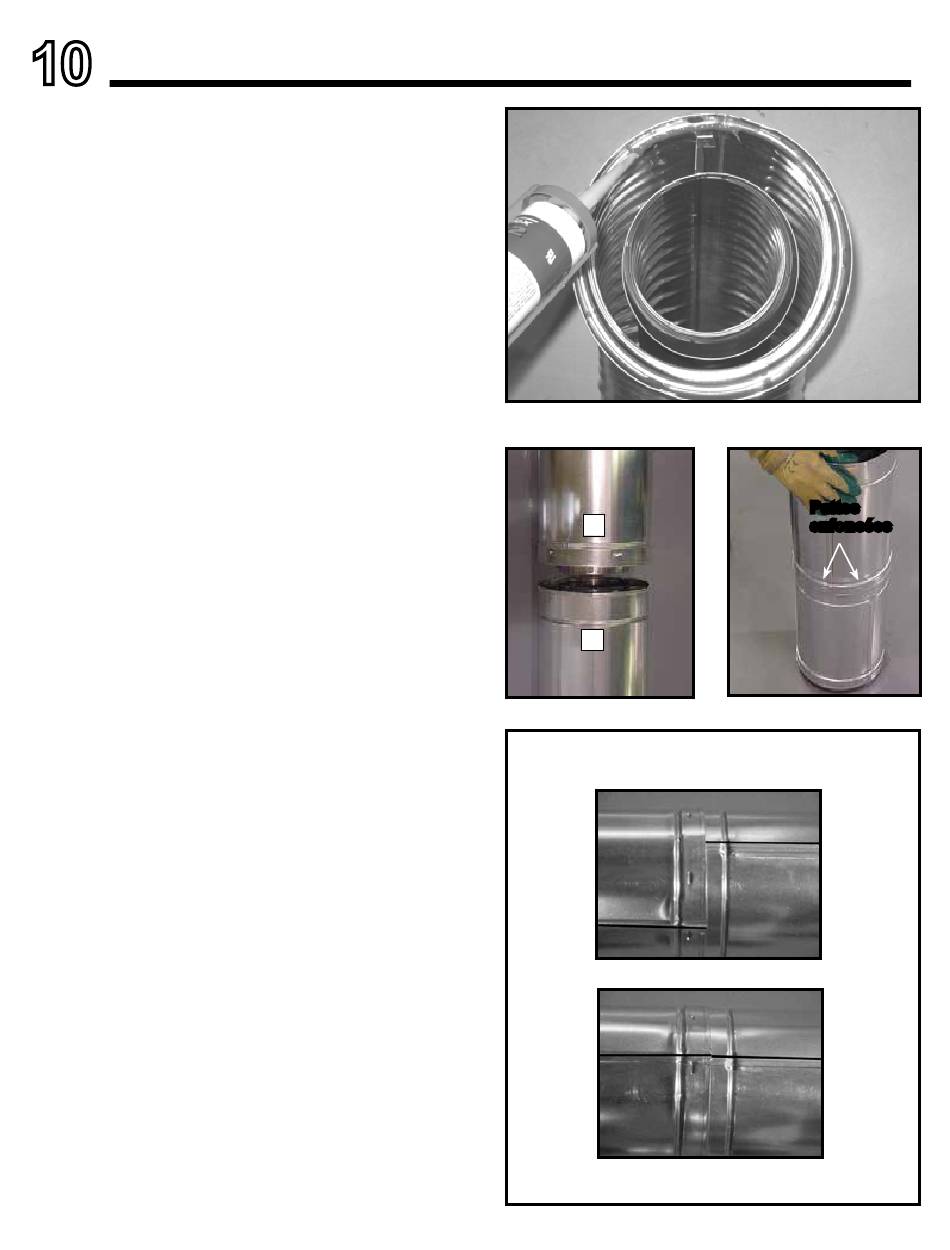

Figure 10.1 P roduit d'étanchéité à la silicone pour haute
température
A
B
Figure 10.2
Remarque :
Assurez-vous que les cordons de soudure ne
sont pas alignés pour éviter toute déconnexion accidentelle.
CORRECT
INCORRECT
Figure 10.4 C ordons de soudure
Pattes
enfoncées
Figure 10.3
