Pour plus d'informations sur les normes électriques, consultez les
Caractéristiques techniques du système ACQUITY UPLC H-Class.
Connexions d'entrée d'événement du Gestionnaire de solvant quaternaire :
Connexion des signaux Description
Gradient Start
(Démarrage du
gradient)
Stop Flow (Arrêt du
débit)
Connecteurs de signaux d'entrées/sorties du Gestionnaire
d'échantillons
Le panneau arrière du Gestionnaire d'échantillons est doté d'un connecteur
détachable sur lesquels sont fixées les bornes à vis pour les câbles des signaux
d'entrées/sorties. Ce connecteur est claveté pour que le câble de signal soit
inséré dans un seul sens.
Condition requise :
Start Out (Démarrage de l'injection [Sortie]) depuis le Gestionnaire
d'échantillons est nécessaire pour déclencher le démarrage d'un spectromètre
de masse, d'un Détecteur ACQUITY 2996 PDA ou d'un Détecteur ACQUITY
ELS pilotés par le logiciel MassLynx.

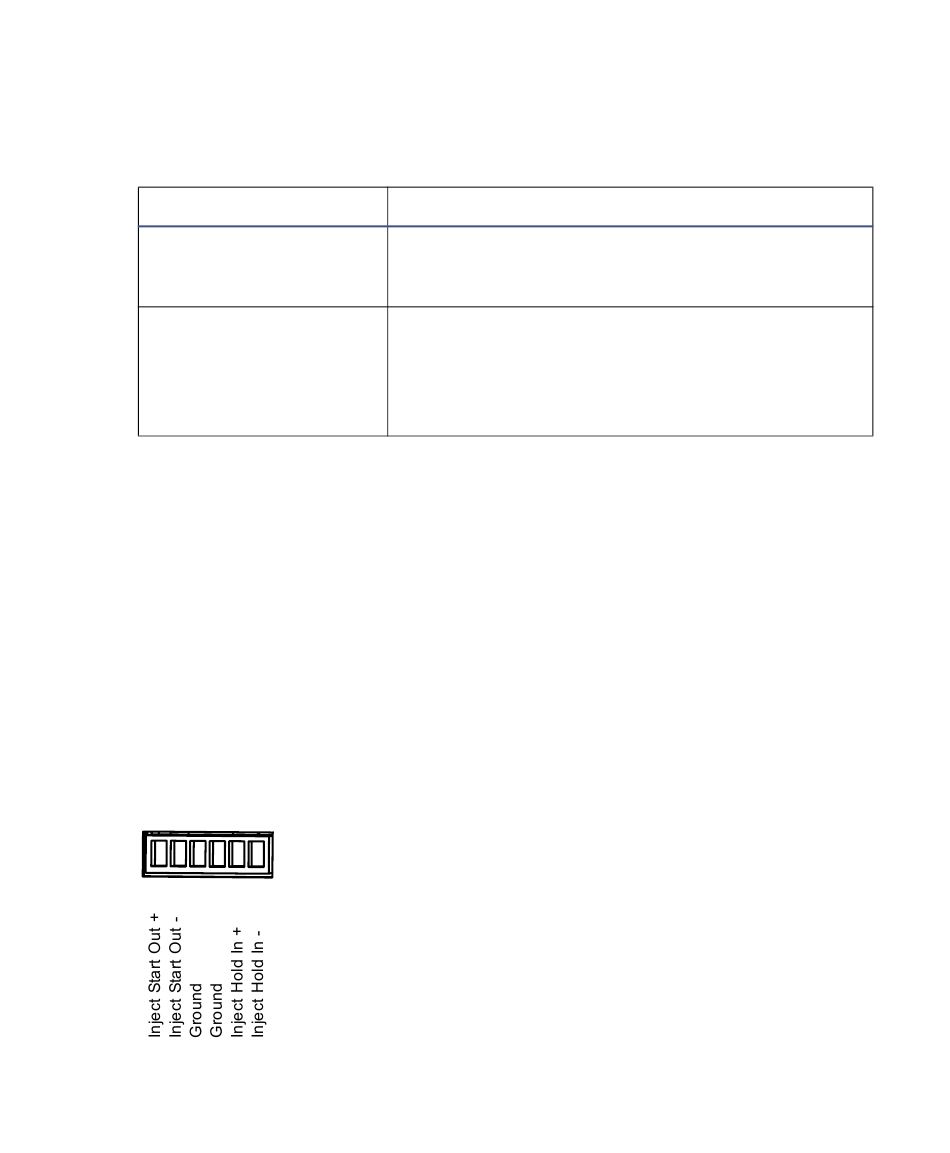

Connecteurs de signaux d'entrées/sorties du Gestionnaire d'échantillons :
1 2 3 4 5 6
Lance la mise en fonctionnement des pompes en
mode gradient par une entrée de fermeture de
contact ou par une entrée de 0 volt.
Arrête le débit provenant du Gestionnaire de
solvant quaternaire lorsqu'il reçoit une entrée de
fermeture de contact ou une entrée de 0 volt,
comme par exemple une erreur ou une
défaillance matérielle d'un autre instrument.
une connexion de sortie de fermeture de contact Inject
