5. EXPLICATION DES SYMBOLES

est conforme aux directives
communautaires
6. NOTICE D'UTILISATION
6.1 FIXATION DU CÂBLE
e connecteur rapide rouge doit être branché au câble positif et le connec-
teur rapide bleu doit être branché au câble négatif / de masse. Les pôles
de la batterie à pôles DIN ont différents diamètres. Cela permet d' é viter
un raccordement erroné.
Retirez 25 mm de l'isolation du câble de raccordement, fig. 1. Utilisez si possible un em-
bout pour protéger le cordon du câble de raccordement et pour sécuriser le branche-
ment. Desserrez la vis de la borne du connecteur rapide. Insérez l' e xtrémité isolée du
câble dans la borne et serrez la vis. Assurez-vous de ne pas tordre le câble.
6.2 MONTAGE DES CONNECTEURS RAPIDES À LA BATTERIE
Retirez la saleté et les résidus de corrosion des pôles de la batterie.
Ouvrez le connecteur rapide en relevant le capuchon en plastique, fig. 2.
Placez le connecteur de batterie sur le pôle de la batterie, fig. 3.
Enfoncez le capuchon en plastique pour bloquer le connecteur rapide, fig. 4.
Votre batterie est maintenant branchée avec le câble de raccordement, fig. 5.
Avant le déplacement, vérifiez que les connecteurs rapides soient
raccordés fermement et en toute sécurité.
6.3 DÉBRANCHER LE CÂBLE DE RACCORDEMENT DE LA BATTERIE
Pour débrancher le câble de raccordement de la batterie, procédez dans l'ordre inverse,
tel que décrit dans la section 6.2.
6.4 MISE EN PLACE DU CÂBLE D'AIDE AU DÉMARRAGE
Au cas où vous devriez procéder à une aide au démarrage, relevez les capuchons en
plastique des connecteurs rapides jusqu'à ce que la borne du câble d'aide au démarrage
puisse être raccordée aux pièces en métal des connecteurs rapides, fig. 6.
Après le processus d'aide au démarrage, vérifiez que les connecteurs
rapides soient correctement branchés aux pôles de la batterie et ver-
rouillez-les.

7. ENTRETIEN ET NETTOYAGE

7.1 MAINTENANCE
Vérifiez régulièrement que les connecteurs rapides soient bien raccordés aux pôles de la batterie et que le câble soit bien raccordé.
7.2 ENTRETIEN
Nettoyer exclusivement les connecteurs rapides avec un chiffon doux et sans nettoyants agressifs ni solvants. Éliminez immédiatement les écla-
boussures d'acide de batterie afin d' é viter un endommagement des pièces en métal.
8. REMARQUES RELATIVES À LA PROTECTION DE L'ENVIRONNEMENT
Ne jetez pas les appareils électriques dans les ordures ménagères ! Les appareils électriques et électroniques usagés doivent être
collectés séparément et être envoyés pour un recyclage écologique. Renseignez-vous quant aux possibilités d'élimination d'appa-
reils électriques et électroniques usagés auprès de votre administration communale ou municipale.
9. DONNÉES DE CONTACT
EAL GmbH
Otto-Hausmann-Ring 107
42115 Wuppertal, Deutschland
les produits électriques marqués ne doivent
pas être jetés dans les ordures ménagères
+49 (0)202 42 92 83 0
+49 (0) 202 42 92 83 – 160

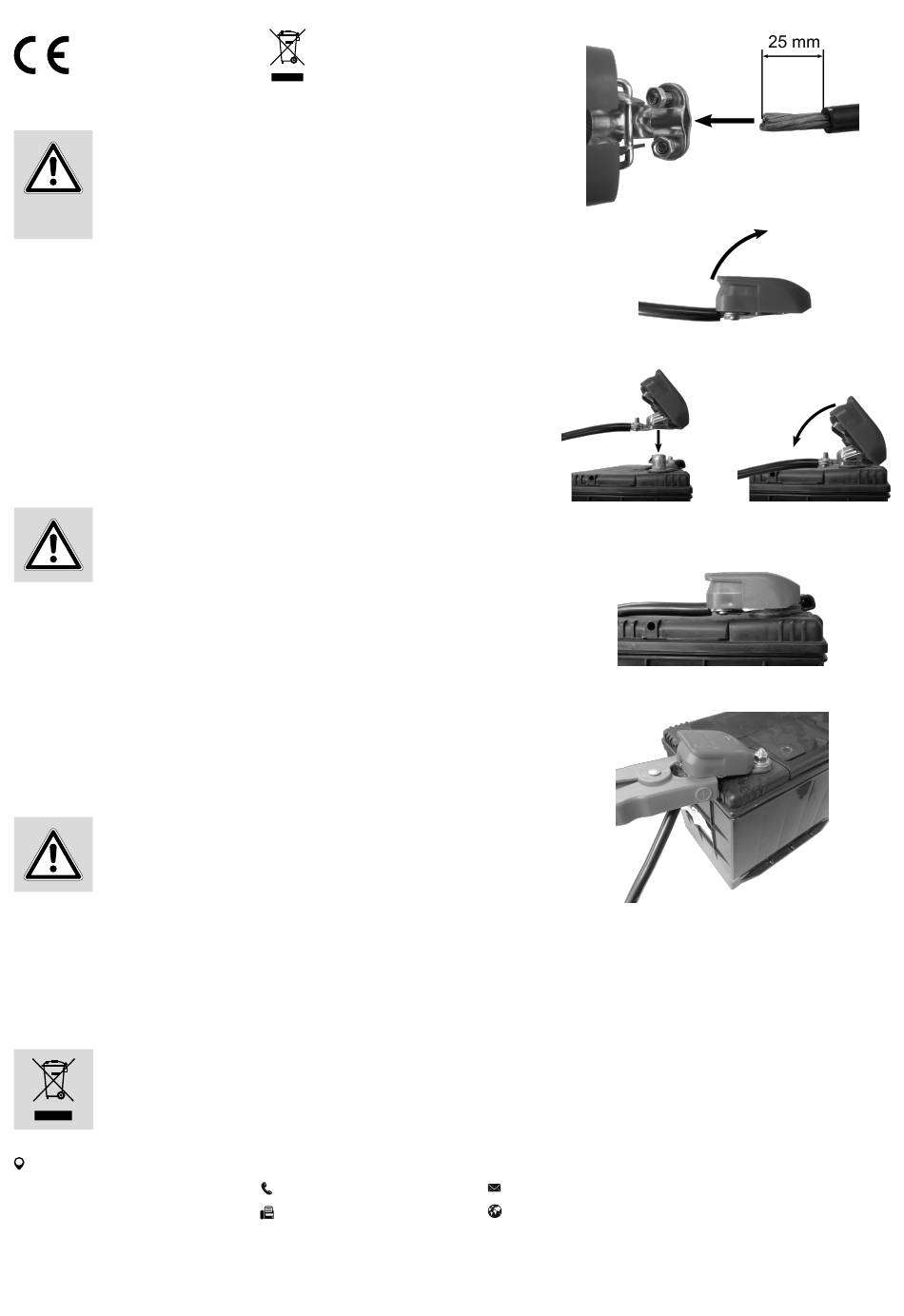

Fig. 1 : Brancher le câble
Fig. 2 : Ouvrir le connecteur rapide
Fig. 3 : Mise en place du
connecteur rapide de batterie
Fig. 5 : Connecteur rapide monté
Fig. 6 : Câble d'aide au démarrage
info@eal-vertrieb.com
www.eal-vertrieb.com
Fig. 4 : Blocage du
connecteur rapide
