Befestigung Des Kabels; Montage Der Batterie Schnellverbinder An Der Batterie; Batterie Vom Anschlusskabel Trennen; Anbringen Eines Starthilfekabels - Calima 46007 Mode D'emploi

• Kontrollieren Sie regelmäßig den festen Sitz der Batterie Schnellverbinder auf den Batteriepolen und die feste Kabelverbin-
dung. Lose Verbindungen können einen Brand verursachen und die Fahrzeugelektrik stören.
• Fassen Sie die Batterie Schnellverbinder während des Schließen und Öffnens nur an der Kunststoffkappe an,
es besteht Quetschgefahr!
5. SYMBOLERKLÄRUNG
entspricht den EG-Richtlinien

6. BEDIENUNGSANLEITUNG

6.1 BEFESTIGUNG DES KABELS

Der rote Batterie Schnellverbinder muß an das Pluskabel und der blaue
Batterie Schnellverbinder an das Minus- bzw. Massekabel angeschlossen
werden. Die Pole von Batterien mit DIN-Polen haben unterschiedliche
Durchmesser. So wird gewährleistet, daß es nicht zu einem falschen
Abschluß kommen kann.

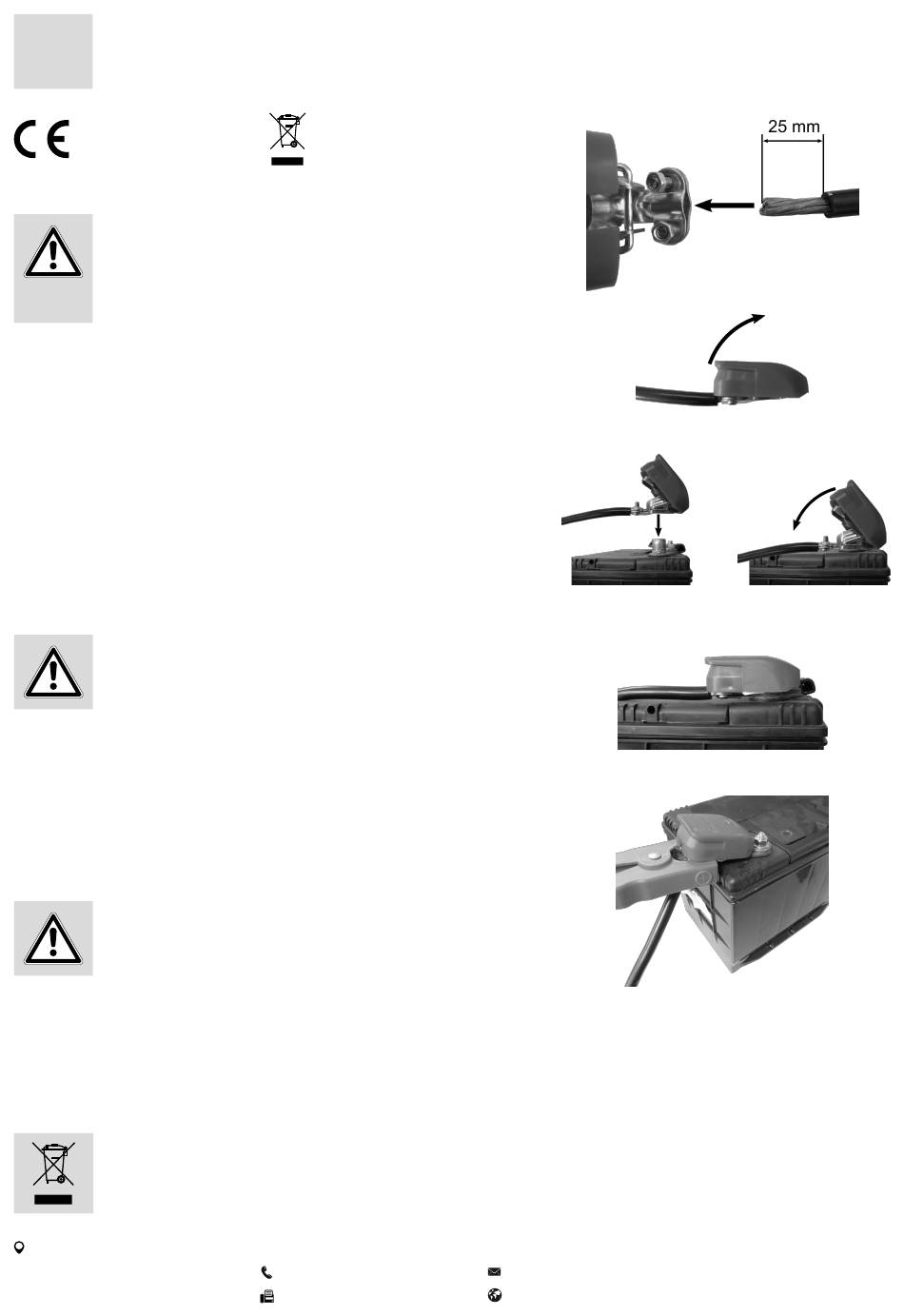

Entfernen Sie 25 mm von der Isolierung des Anschlußkabels, Bild 1. Verwenden Sie,
wenn möglich eine Aderendhülse, um die Litzen des Anschlußkabels zu schützen und
um eine sichere Verbindung herzustellen. Lösen Sie die Schrauben der Klemme am
Batterie Schnellverbinder. Führen Sie das abisolierte Ende des Kabels in die Klemme ein
und ziehen Sie die Schrauben fest. Achten Sie darauf, daß das Kabel nicht verdreht ist.

6.2 MONTAGE DER BATTERIE SCHNELLVERBINDER AN DER BATTERIE

Entfernen Sie Schmutz und Korrosionsrückstände von den Batteriepolen.
Öffnen Sie den Batterie Schnellverbinder, indem Sie die Kunststoffkappe hoch klappen,
Bild 2.
Setzen Sie den Batterieverbinder auf den Batteriepol, Bild 3.
Drücken Sie die Kunststoffkappe herunter, um den Batterie Schnellverbinder zu
verriegeln, Bild 4.
Ihre Batterie ist jetzt fest mit dem Anschlußkabel verbunden, Bild 5.
Kontrollieren Sie vor Fahrtantritt den festen und sicheren Sitze der
Batterie Schnellverbinder.

6.3 BATTERIE VOM ANSCHLUSSKABEL TRENNEN

Zum Entfernen des Abschlußkabels von der Batterie, gehen Sie in umgekehrter Reihen-
folge, wie oben in Abschnitt 6.2 beschrieben, vor.

6.4 ANBRINGEN EINES STARTHILFEKABELS

Für den Fall, daß Sie einen Starthilfevorgang durchführen müssen, klappen Sie die
Kunststoffkappen der Batterie Schnellverbinder soweit hoch, daß Sie die Polzange des
Starthilfekabels an den Metallteilen der Batterieschnell-verbinder anklemmen können,
Bild 6.
Nach dem Starthilfevorgang kontrollieren Sie den korrekten Sitz der
Batterie Schnellverbinder auf den Batteriepolen und verriegeln Sie sie
wieder.

7. WARTUNG UND PFLEGE

7.1 WARTUNG

Kontrollieren Sie regelmäßig den festen Sitz der Batterie Schnellverbinder auf den Batteriepolen und die feste Kabelverbindung.

7.2 PFLEGE

Reinigen Sie die Batterie Schnellverbinder nur mit einem trockenen Tuch und benutzen Sie keine scharfen Reinigungs- oder Lösemittel. Entfernen
Sie Batteriesäurespritzer sofort um eine Beschädigung der Metallteile zu vermeiden.

8. HINWEISE ZUM UMWELTSCHUTZ

Entsorgen Sie Elektrogeräte nicht mit dem Hausmüll! Elektro- und Elektronik-Altgeräte müssen getrennt gesammelt und einer
umweltgerechten Wiederverwertung zugeführt werden. Über Entsorgungsmöglichkeiten für Elektro- und Elektronik-Altgeräte
informieren Sie sich bei Ihrer Gemeinde- oder Stadtverwaltung

9. KONTAKTINFORMATIONEN

EAL GmbH
Otto-Hausmann-Ring 107
42115 Wuppertal, Deutschland
gekennzeichnetes Elektroprodukt darf
nicht in den Hausmüll geworfen werden
+49 (0)202 42 92 83 0
+49 (0) 202 42 92 83 – 160
Bild 1: Kabel anschließen
Bild 2: Batterie Schnellverbinder öffnen
Bild 3: Batterie Schnell-
verbinder aufsetzen
Bild 5: Batterie Schnellverbinder montiert
Bild 6: Starthilfekabel
info@eal-vertrieb.com
www.eal-vertrieb.com
Bild 4: Batterie Schnell-
verbinder verriegeln
