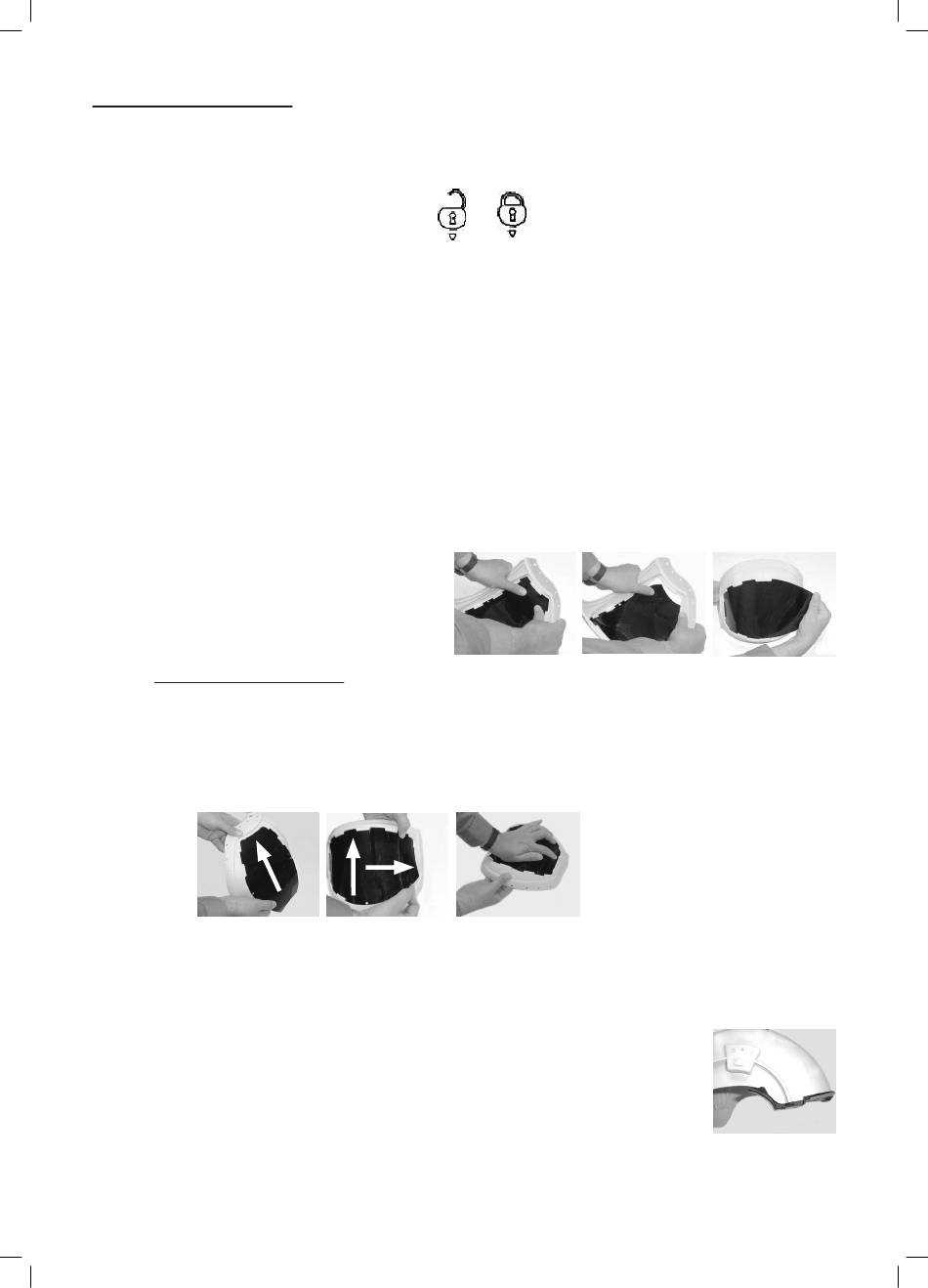

ЗАМЕНА кОМПОНЕНТОВ
o Требуется отвертка под звездообразный винт 20 (код 012699).
o Всегда используйте оригинальные запасные детали; в противном случае сертификат и
гарантия теряют силу, а также может снизиться степень защиты.
Дыхательный шланг
• Откройте запирающуюся защелку.
• Снимите шланг.
• Вставьте новый шланг в гнездо и закрепите защелку.
Лицевой щит
• Открутите винты с обеих сторон и снимите лицевой щиток с роликовых суппортов шлема.
• Перед установкой лицевого щитка убедитесь, что стеклоочиститель находится в своем
пазу.
• Установите лицевой щиток в суппорт, совместив треугольное отверстие с
соответствующей шпилькой.
Закрутите винты (2 шт.).
Лицевое уплотнение
 Оторвите уплотнение с рамки щитка.
 Зафиксируйте новое уплотнение, надлежащим образом пропустив его шпильки через
отверстия и внутреннюю сторону рамки щитка (15 шт.).
Щиток
 Снимите лицевой щиток с роликовых
суппортов шлема.
 Снимите лицевое уплотнение по мере
необходимости.
 Выньте щиток из паза, нажав пальцами
(начните с одной стороны).
 Установите новый щиток.
- - - Пропустите один из боковых краев в паз рамки.
- - - Вставьте край верхней части щитка и другой стороны в паз.
- - - В завершение наклоните/растяните нижнюю рамку, удерживая нижнюю часть щитка
в пазу.
- - - Убедитесь, что каждый зубец рамки щитка находится на соответствующей стороне
щитка (т. е. щиток остается надежно закрепленным).
 Зафиксируйте лицевое уплотнение, если оно снималось.
 Установите стеклоочиститель в паз.
 Установите лицевой щиток в суппорты и закрутите винтами.
Роликовый суппорт
 Снимите лицевой щиток с роликовых суппортов шлема.
 Снимите суппорты с направляющих стержней, сдвинув их спереди назад.
 Установите новые суппорты вплотную к уплотнению для лба.
 Перед установкой лицевого щитка убедитесь, что стеклоочиститель
находится в своем пазу.
Установите лицевой щиток в суппорты и закрутите винтами.
