Brochage des connecteurs USB

Deux ports USB (Universal Serial Bus) empilés sont situés sur la carte mère.
Ces ports sont accessibles via le panneau arrière. Deux ports USB supplémentaires
sont situés sur le panneau avant.

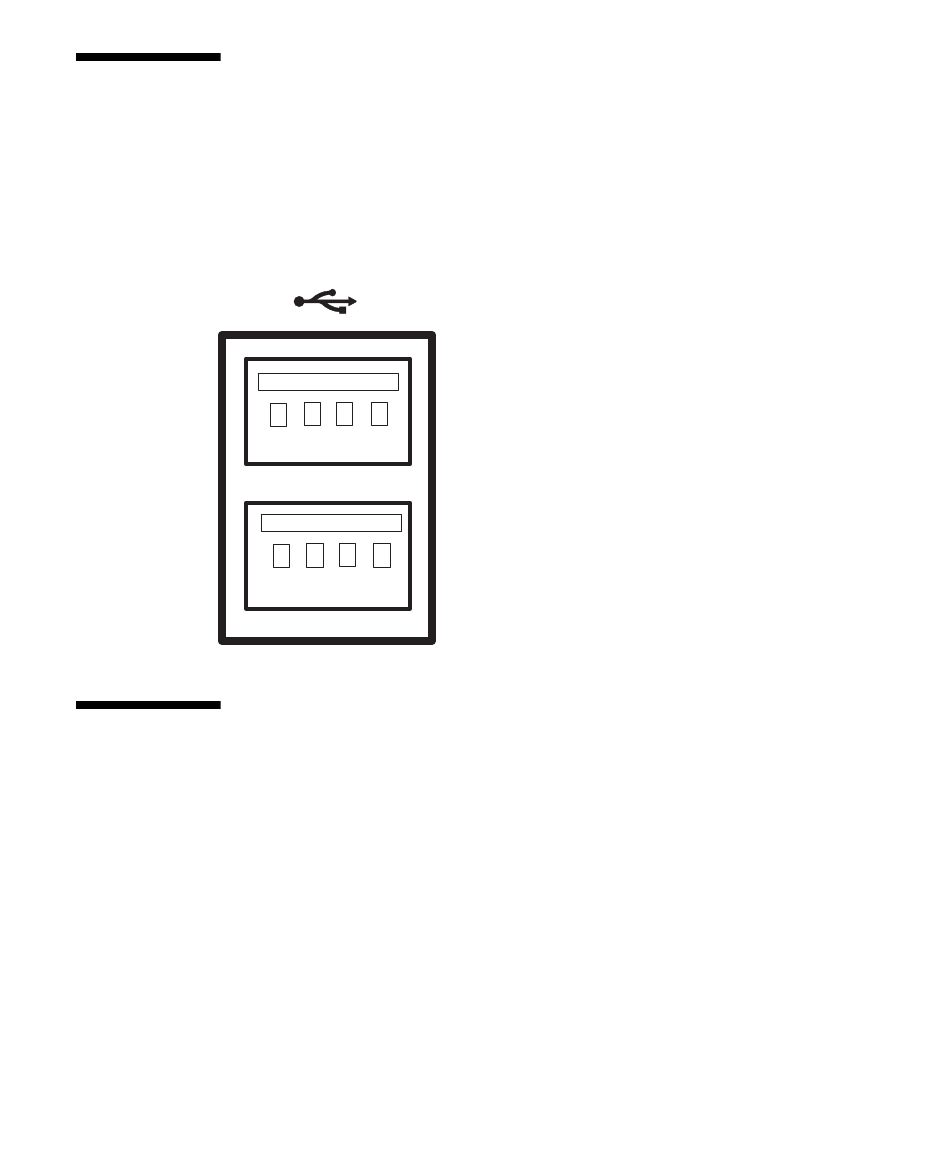

Diagramme du connecteur USB
FIGURE 7-4
2 3 4
1
B
4
2 3
1
A
Brochage des connecteurs Gigabit
Ethernet
Quatre connecteurs Gigabit Ethernet (NET0, NET1, NET2, NET3) de type RJ-45
sont situés sur la carte mère du système et sont accessibles via le panneau arrière.
Les interface Ethernet fonctionnent aux vitesses de 10 Mbit/s, 100 Mbit/s et
1000 Mbit/s.
USB3
USB2
Chapitre 7 Brochage des connecteurs 159
