▼ Installation du backplane des disques durs

1. Descendez le backplane des disques durs dans le système.
Alignez la languette du bord inférieur du backplace avec l'emplacement
correspondant au fond du châssis.

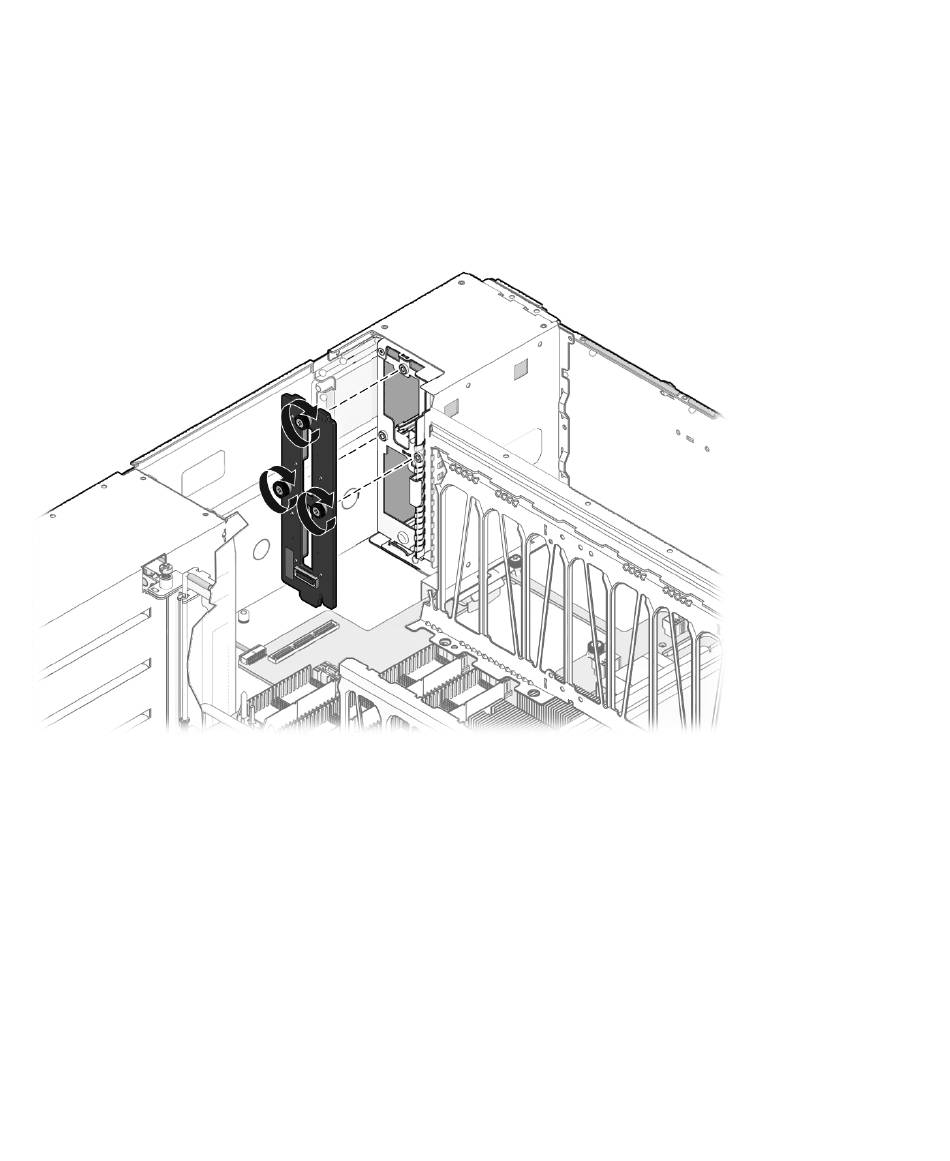

Installation du backplane de disques durs
FIGURE 5-13
2. Serrez les trois vis Phillips No. 2 captives.
3. Branchez le câble dans son connecteur sur le backplane.
4. Installez la retenue du câble souple.
Placez la retenue en position et serrez la vis Phillips No. 2 captive.
Étapes suivantes
« Installation du chariot de plateau de ventilateur », page 130
■
« Installation d'un plateau de ventilateur », page 84
■
« Installation d'un CMP/module de mémoire », page 100
■
« Installez le capot supérieur », page 150
■
« Installation d'un disque dur », page 78
■
