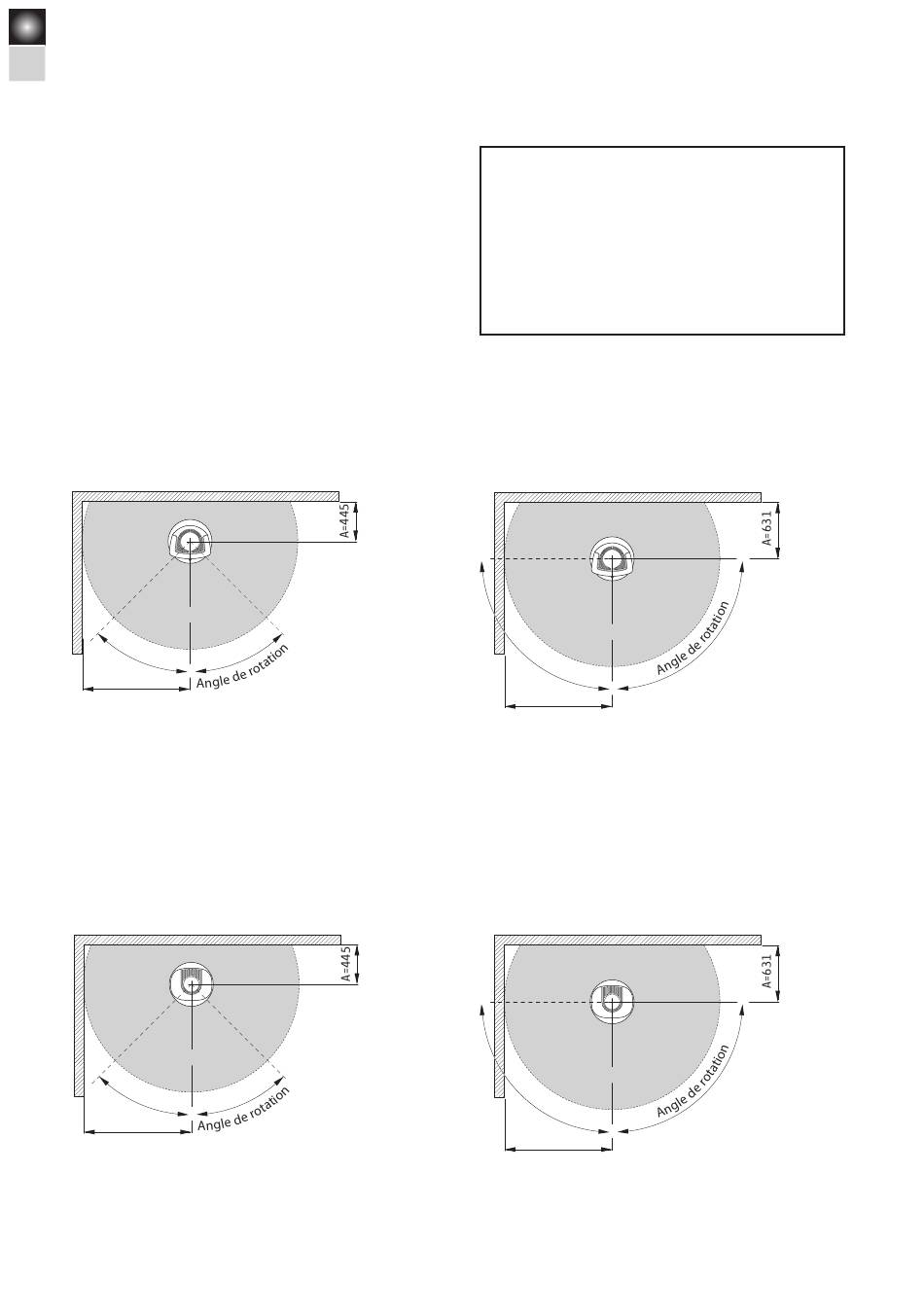

Distance d'installation à une paroi inflammable
Les distances indiquées ci-dessous aux parois inflammables ne
doivent pas être réduites, toutes les distances sont en mm. Prière
d'appliquer les instructions de la page 40 pour installer correcte-
ment la plaque pivotante.
Si l'on raccorde l'air de combustion à travers la plaque pivotante,
le centre du trou d'admission dans le sol (Ø100) doit être placé
à la même distance que le centre de rotation de la plaque pivo-
tante. Les distances d'installation A et B s'entendent entre la
cloison et le centre de rotation.
Contura 780
Angle de rotation 90°
Cloison inflammable
Zone de sécurité
45°
0°
B=1200
Contura 880
Angle de rotation 90°
Cloison inflammable
Zone de sécurité
45°
0°
B=1200
45°
45°
Cloison ininflammable
Une distance de sécurité de 50 mm seulement est impo-
sée pour le poêle avec une cloison ininflammable classée
comme pare-feu. Lors de l'installation contre une cloison
ininflammable, toujours s'assurer que la plaque pivotante
tourne librement. Ne pas oublier que l'éventuelle peinture
appliquée sur la cloison en question peut être décolorée du
fait du rayonnement de chaleur.
Angle de rotation 180°
Cloison inflammable
90°
Zone de sécurité
0°
B=1200
Angle de rotation 180°
Cloison inflammable
90°
Zone de sécurité
0°
B=1200
90°
90°
