I-877N-FRC/Accouplements flexibles QuickVic

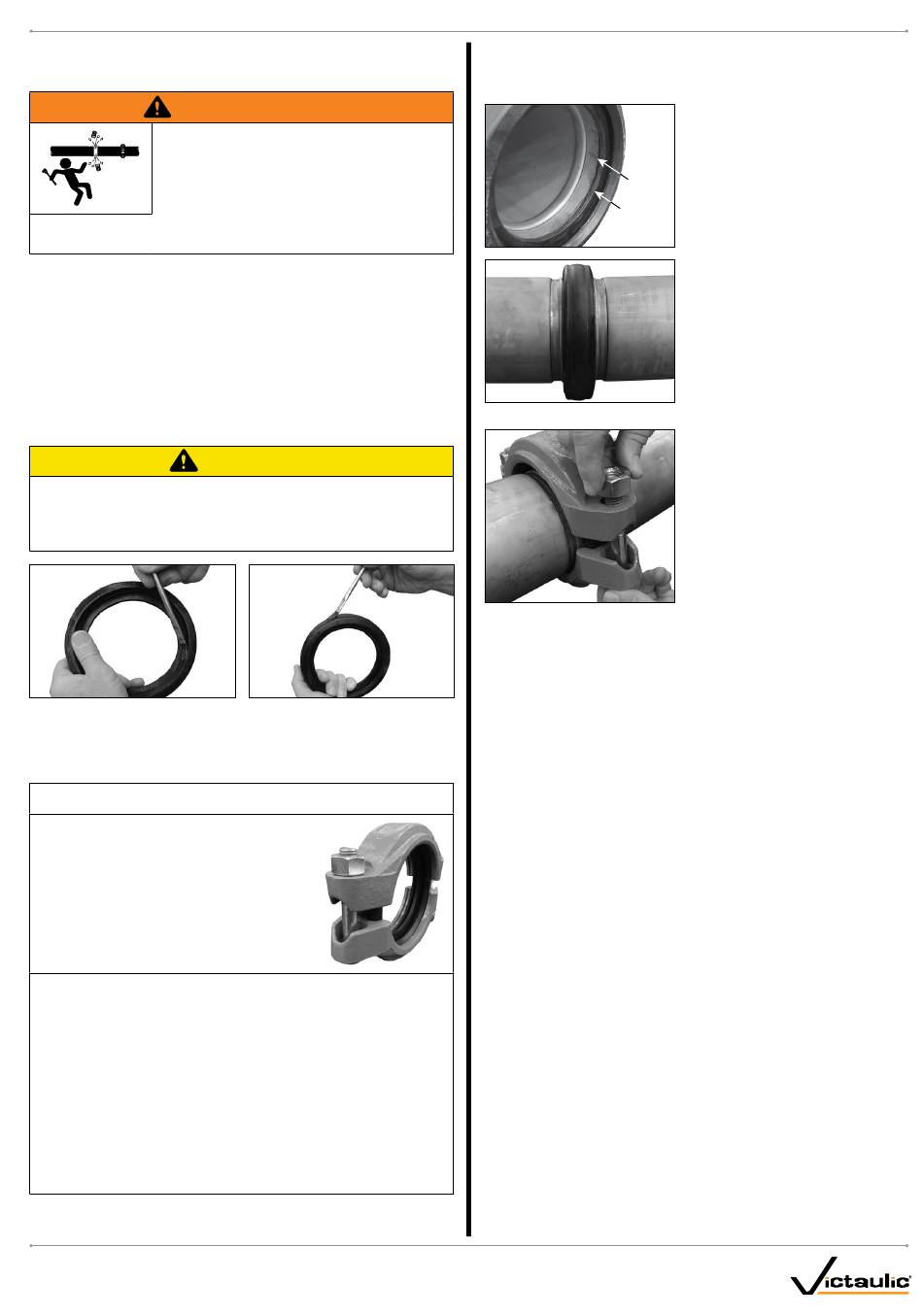

DIRECTIVES DE REMONTAGE DES
ACCOUPLEMENTS DE TYPE 877N
AVERTISSEMENT
• Toujours s'assurer que le système de tuyauterie
a été dépressurisé et complètement vidangé
immédiatement avant de faire toute installation,
toute dépose ou tout réglage et entretien de
produit Victaulic.
Le non-respect de ces directives peut conduire à des blessures graves
ou au décès, ainsi qu'à des dommages matériels.
1. Confirmer que le système n'est plus sous pression et entièrement vidé
avant de démonter les accouplements.
2. Desserrer les écrous de l'accouplement pour permettre de le séparer
des extrémités du composant d'accouplement.
3. Déposer les écrous, les boulons et le joint d'étanchéité des demi-corps.
Inspecter tous les composants pour déceler tout signe de dommage ou d'usure.
En présence de dommages ou d'usure, remplacer par un accouplement neuf
fourni par Victaulic.
4. Vérifier les extrémités du composant d'accouplement, comme cela est décrit
à l'étape 2 de la page 1.
• Pour éviter de pincer, de rouler ou de déchirer le joint d'étanchéité lors
del'installation, l'enduire d'une mince couche de lubrifiant compatible.
L'utilisation d'un lubrifiant incompatible peut entraîner la dégradation
du joint d'étanchéité, causant des fuites et des dégâts matériels.
5. LUBRIFIER LE JOINT D'ÉTANCHÉITÉ LORS DU REMONTAGE D'UN
ACCOUPLEMENT TYPE 877N : Enduire les lèvres d'étanchéité et l'extérieur
du joint d'étanchéité d'une mince couche de lubrifiant compatible comme
celui de marque Victaulic ou un lubrifiant à base de silicone. L'apparence terne
et blanchie de la surface du joint est normale après utilisation.
Pour le remontage d'accouplements
de type 877N, deux façons de
procéder peuvent être suivies.
• MÉTHODE DE REMONTAGE 1 : On peut remonter l'accouplement
à son état initial « Installation-Ready » en installant le joint d'étanchéité
à l'intérieur de ses demi-corps, puis en y insérant les boulons et vissant
leur écrou jusqu'à ce que deux ou trois filets des boulons soient exposés,
comme montré ci-dessus. Si cette méthode est choisie, les étapes 1 à 5
de la page courante, ainsi que les étapes 5 à 7 des pages 1 à 2 devront
être suivies.
• MÉTHODE DE REMONTAGE 2 : Le joint d'étanchéité et les demi-corps
de l'accouplement peuvent être montés sur les extrémités de contact en
suivant les étapes 1 à 5 de la page courante ainsi que toutes les étapes
de la section « Méthode de remontage 2 ».
REV_A
™
Installation-Ready
ATTENTION
AVIS
OU
™
de type 877N pour eau potable /Directives
MÉTHODE DE REMONTAGE 2
1. S'assurer que les étapes 1 à 5 du paragraphe « Instructions de
remontage d'accouplement de type 877N » ont été effectuées.
Extrémité
de tuyau
Patte
centrale
du joint
d'étanchéité
4b. SERRER LES ÉCROUS : Terminer l'assemblage en suivant les étapes 6 et 7
des « Directives d'installation initiale des raccords mécaniques de type 877N ».
d'installation
2. INSTALLER LE JOINT D'ÉTANCHÉITÉ :
Insérer l'extrémité rainurée des tuyaux
ou composants à assembler dans le joint
d'étanchéité jusqu'à ce qu'il y ait contact
avec la patte centrale du joint.
3. JOINDRE LES PIÈCES DE
RACCORDEMENT : Aligner les extrémités
rainurées des deux composants
à assembler. Insérer l'autre extrémité
de composant à assembler dans le
joint d'étanchéité jusqu'à ce qu'il y ait
contact avec la patte centrale du joint.
REMARQUE : Confirmer qu'aucune
partie du joint d'étanchéité n'entre dans la
rainure de l'un ou l'autre des composants
à assembler.
4. MONTER LES DEMI-CORPS : Poser
les demi-corps sur le joint d'étanchéité.
Confirmer que les clavettes des demi-corps
s'engagent complètement dans les rainures
des deux composants à assembler.
4a. INSTALLER LES BOULONS ET
ÉCROUS : Installer les boulons et
visser à la main un écrou sur chacun.
REMARQUE : Confirmer que le cou ovale
de chaque boulon est bien inséré dans
son trou.
I-877N-FRC_3
