Victaulic 871 Série Directives D'installation

DIRECTIVES D'INSTALLATION
Robinets-vanne Victaulic
• Lire et assimiler les directives avant de procéder à l'installation, la dépose, le réglage ou l'entretien des produits de tuyauterie Victaulic.
• Dépressuriser le système de tuyauterie et le vidanger avant de procéder à l'installation, à la dépose, au réglage ou à l'entretien des produits
de tuyauterie Victaulic.
• Porter des lunettes, un casque et des chaussures de sécurité.
• Les robinets-vanne de série 871 peuvent être utilisés dans les circuits de vapeur saturée. Lors de travail près d'installations sous vapeur,
faire preuve d'extrême prudence.
• NE JAMAIS faire subir de choc mécanique à un robinet, un tuyau, un accouplement ou un raccord pressurisé.
• Le robinet ne doit être installé qu'avec des accouplements rigides de type 870 et de tuyaux ou raccords préparés conformément
à la spécification OGS-200 de Victaulic. NE PAS installer le robinet avec tout autre accouplement ou avec un raccord ou un tuyau
qui n'est pas conforme à cette norme de rainurage.
Le non-respect de ces directives peut entraîner un dysfonctionnement du produit, des blessures graves ou la mort, ainsi que des dommages matériels.

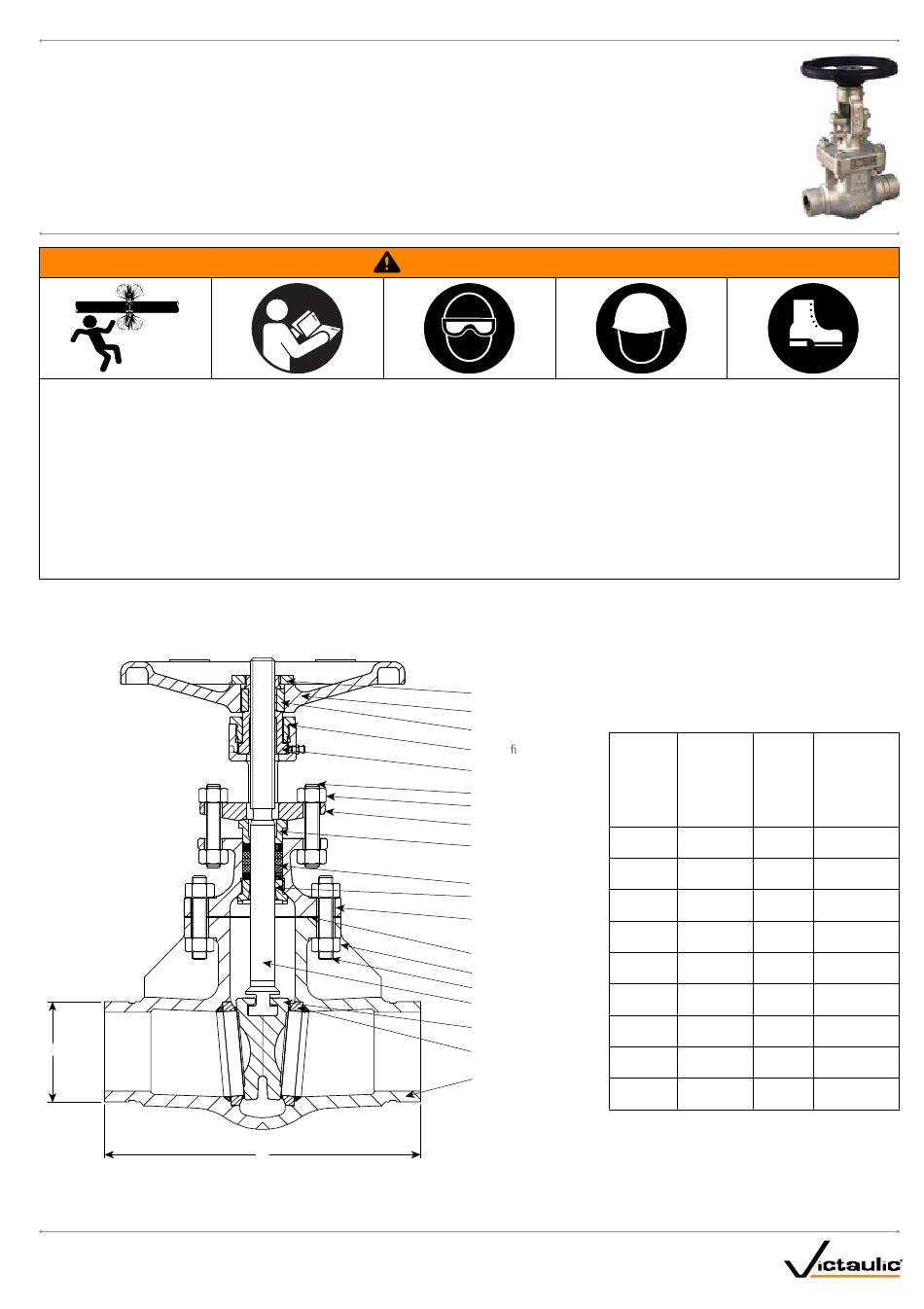

VUE EN COUPE, DIMENSIONS ET POIDS
« DE »
REV_A
série 871
®
AVERTISSEMENT
A
Écrou de volant
de manœuvre
Volant
Clavette
Bague letée
Écrou de tige
Diamètre
nominal
Boulon
pouces
Écrou
DN
Bride de fouloir
2
Fouloir
DN50
2 1/2
Garniture d'étanchéité
Bague de siège arrière
DN65
Chapeau
3
Joint
DN80
d'étanchéité
4
Écrou
DN100
Boulon
DN125
Tige
Opercule
élastique
Bague de siège
6
DN150
Corps de robinet
8
DN200
I-871-FRC
Diamètre
extérieur Poids unitaire
réel « DE » « A » approximatif
pouces pouces lb
mm mm kg
2.375 8.54 31
60.3 217 14
2.875 9.50 46
73.0 241 21
3.000 11.14 53
76.1 283 24
3.500 11.14 53
88.9 283 24
4.500 12.01 77
114.3 305 35
5.500 15.00 121
139.7 381 55
6.500 15.87 148
165.1 403 67
6.625 15.87 148
168.3 403 67
8.625 16.50 265
219.1 419 120
I-871-FRC_1
