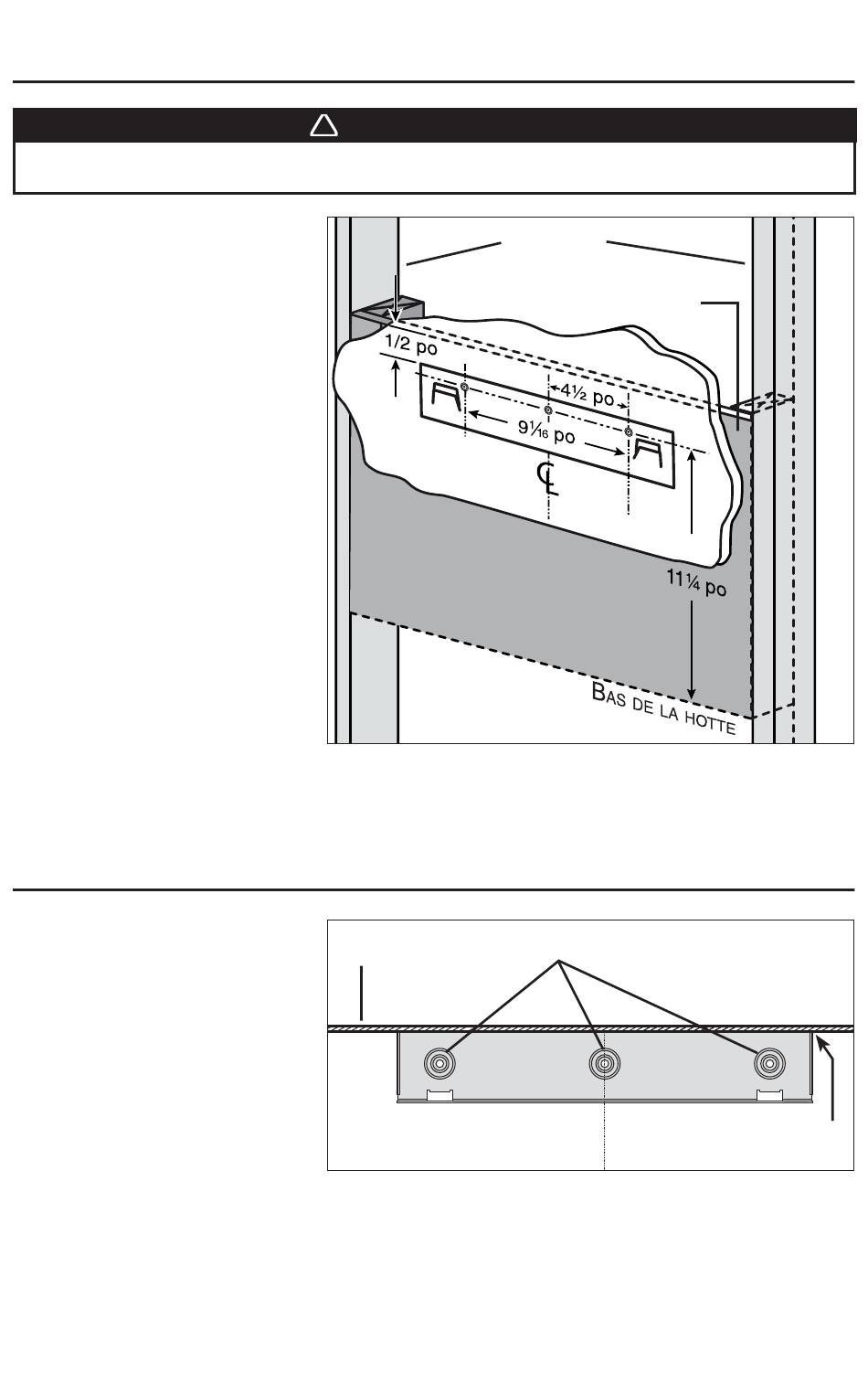

9. INSTALLATION DU SUPPORT DE MONTAGE
DE LA HOTTE (IC700 ET IC700ES)
Lorsque vous coupez ou perforez un mur, assurez-vous de ne pas endommager les fils
électriques ou autres installations qui pourraient y être dissimulés.
Construire un cadre mural en bois
encastré entre les montants et au
même niveau que ceux-ci. Pour
une installation solide, s'assurer de
fixer le cadre mural aux montants.
S'assurer que la hauteur du cadre
permettra au support de montage
d'y être bien fixé en respectant les
dimensions indiquées (voir
l'illustration ci-contre).
Après la finition du mur, centrer le
support au-dessus de
l'emplacement de l'installation et
mettre au niveau. Fixer le support
de montage au cadre mural à l'aide
de 3 vis n° 8 x 1½ po.
À l'aide d'un niveau, tracer une
ligne verticale jusqu'au plafond
à partir du centre du support de
montage de la hotte.
10. INSTALLATION DU SUPPORT DE MONTAGE
DU CONDUIT DÉCORATIF SUPÉRIEUR
(IC700 ET IC700ES)
Centrer le support de montage du
conduit décoratif supérieur selon
la ligne précédemment tracée à
l'étape 9 et le positionner au ras du
plafond. Utiliser le support de
montage comme gabarit pour
marquer la position des vis. Percer
3 trous à l'aide d'une mèche de
3/16 po.
Insérer les douilles a expansion
(incluses) dans les trous percés
(une pour chaque trou). Fixer le
support de montage du conduit supérieur au mur à l'aide de 3 vis n° 8 x 3/4 po. S'assurer que le
support de montage est bien appuyé contre le mur.
AVERTISSEMENT
!
HD0567F
P
E
LAFOND
HD0377
11
M
ONTANTS
C
ADRE DERRIÈRE
LE MUR
MPLACEMENT DES VIS
C L
S
UPPORT DE MONTAGE
AU RAS DU PLAFOND
