BAR6TCPOW - BAR 12TCPOW - Projecteurs linéaires avec alimentation à LEDs Trichromiques
4 - Installation
Les projecteurs BAR6TC et BAR12TC sont passifs, il faut donc les relier à des périphériques pour pouvoir les
alimenter et les contrôler.

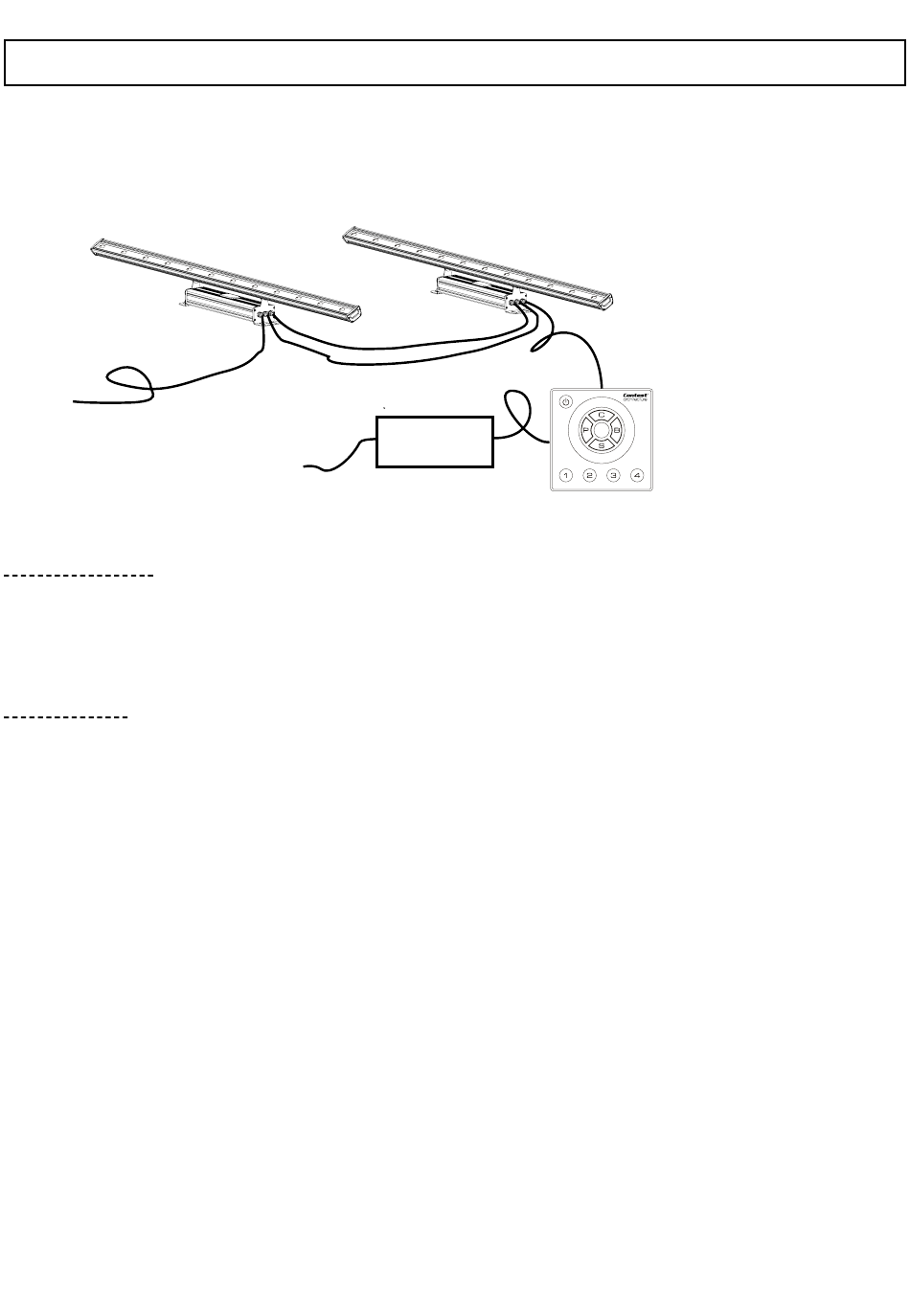

Le principe de câblage est indiqué sur la figure ci-dessous.
230V-50 Hz
4-1 : Le contrôleur :
Le contrôleur permet de piloter à distance les projecteurs et donc de choisir les couleurs. Il utilise le protocole
DMX512 et permet de commander plusieurs canaux dans ce cas il s'agit du PILOT-Touch fonctionnant en 3
canaux (Rouge, Vert, Bleu)
4-2 : Les câbles :
Les connections utilisées sont des fiches IP.
Il existe des cordons de différentes longueurs LINK-POWER pour les jonctions de l'alimentation et LINK-DATA
pour les jonctions du DMX.
230V-50 Hz
DC 12V
0,5A
Projecteurs
Contrôleur
DMX
