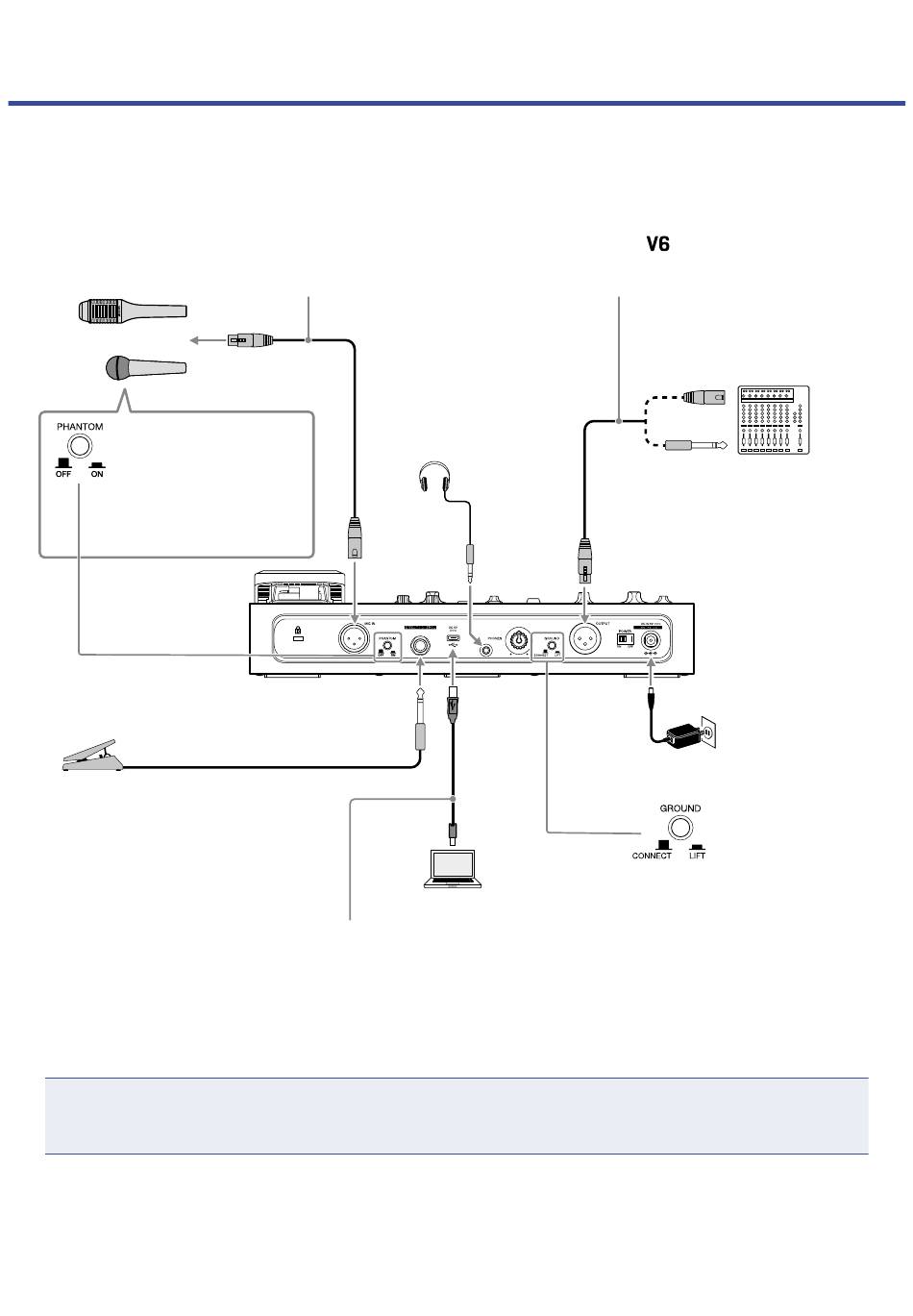

Faire les connexions
Micro (SGV-6 ZOOM
ou micro du commerce)
ou
Si vous branchez un
SGV-6 ZOOM, un micro
électrostatique ou un autre
appareil nécessitant une
alimentation fantôme,
réglez le commutateur
PHANTOM en position ON.
Pédale d'expression
(FP02M ZOOM)
Connectée à la prise EFFECT
CONTROL, la pédale peut
servir à contrôler l'effet.
NOTE
Réglez toujours le commutateur PHANTOM en position OFF si vous branchez un appareil n'acceptant
pas une alimentation fantôme. Sans cela, l'appareil pourrait être endommagé.
Utilisez un câble de
micro pour le brancher
à la prise MIC IN.
Utilisez un câble micro-USB
pour la connexion au port
USB.
Casque d'écoute stéréo
à fiche mini-jack
Ordinateur
10
Branchez un câble ayant un connecteur
XLR (femelle) à la prise OUTPUT.
Utilisez un câble dont le connecteur
convient à la prise d'entrée de la sonori-
sation ou de l'enregistreur.
La sortie du
est de niveau ligne.
Raccordez-la à une prise d'entrée ligne de
l'autre équipement.
Table de mixage, sonorisation,
enregistreur, etc.
ou
Connecte/déconnecte la masse de la
prise de sortie.
• CONNECT : la broche de masse est
reliée à la masse.
• LIFT : la broche de masse est décon-
nectée de la masse. C'est efficace si
du bruit est causé par une boucle de
masse.
Adaptateur secteur
(AD-16 ZOOM)
