Q - débit volumique
p - pression
A - surface
v - vitesse
F - force
c) Établissement du schéma de raccordement hydraulique
Critères :
•
– Système monocircuit
– Mode de charge d'accumulateur
– Systèmes à deux circuits équipés de deux circuits hydrauliques agissant séparément
– Systèmes à deux circuits équipés d'un circuit hydraulique commun (par ex. les presses ou outils hydrauliques sous forme de
systèmes haute pression / basse pression, les systèmes de manutention à commande vitesse rapide-vitesse lente)
– Utilisation d'un accumulateur pour faciliter temporairement le débit de pompe

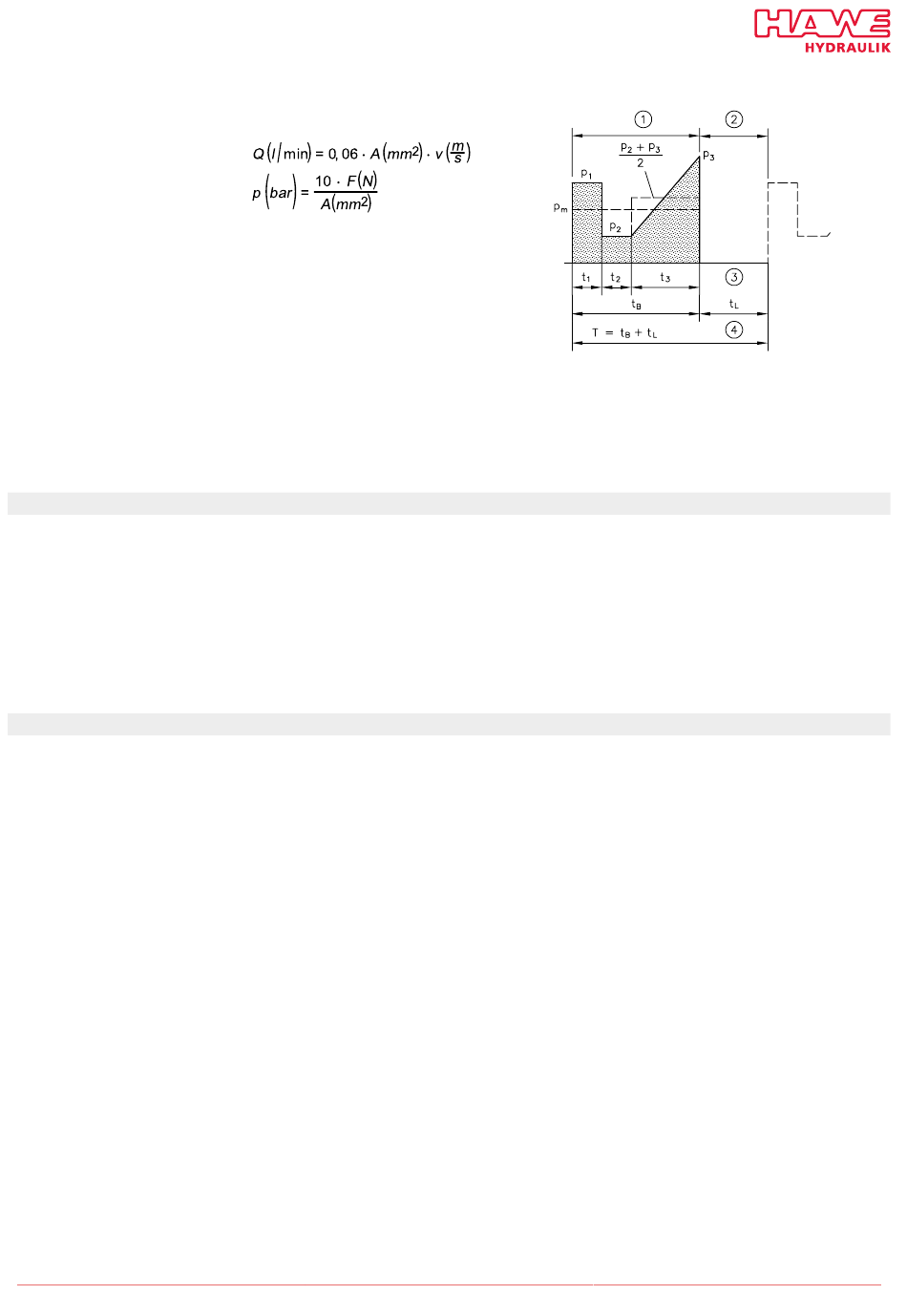

d) Établissement d'un diagramme temps-charge sur la base d'un diagramme fonctionnel
Détermination sur cette base du mode de fonctionnement pour le groupe compact
•
– Calcul du facteur de service relatif %FS
– S1 – mode de fonctionnement en continu (pour les groupes compacts : compatible uniquement avec des restrictions)
– S2 – mode de fonctionnement de courte durée
– S3 – mode de fonctionnement par intermittence
– S6 – mode continu avec charge intermittente
© HAWE Hydraulik SE
D 7600-4 - 12-2019-1.1
Temps de charge
1
Temps de marche à vide
2
Marche à vide
3
Un cycle de fonctionnement
4
49/57
