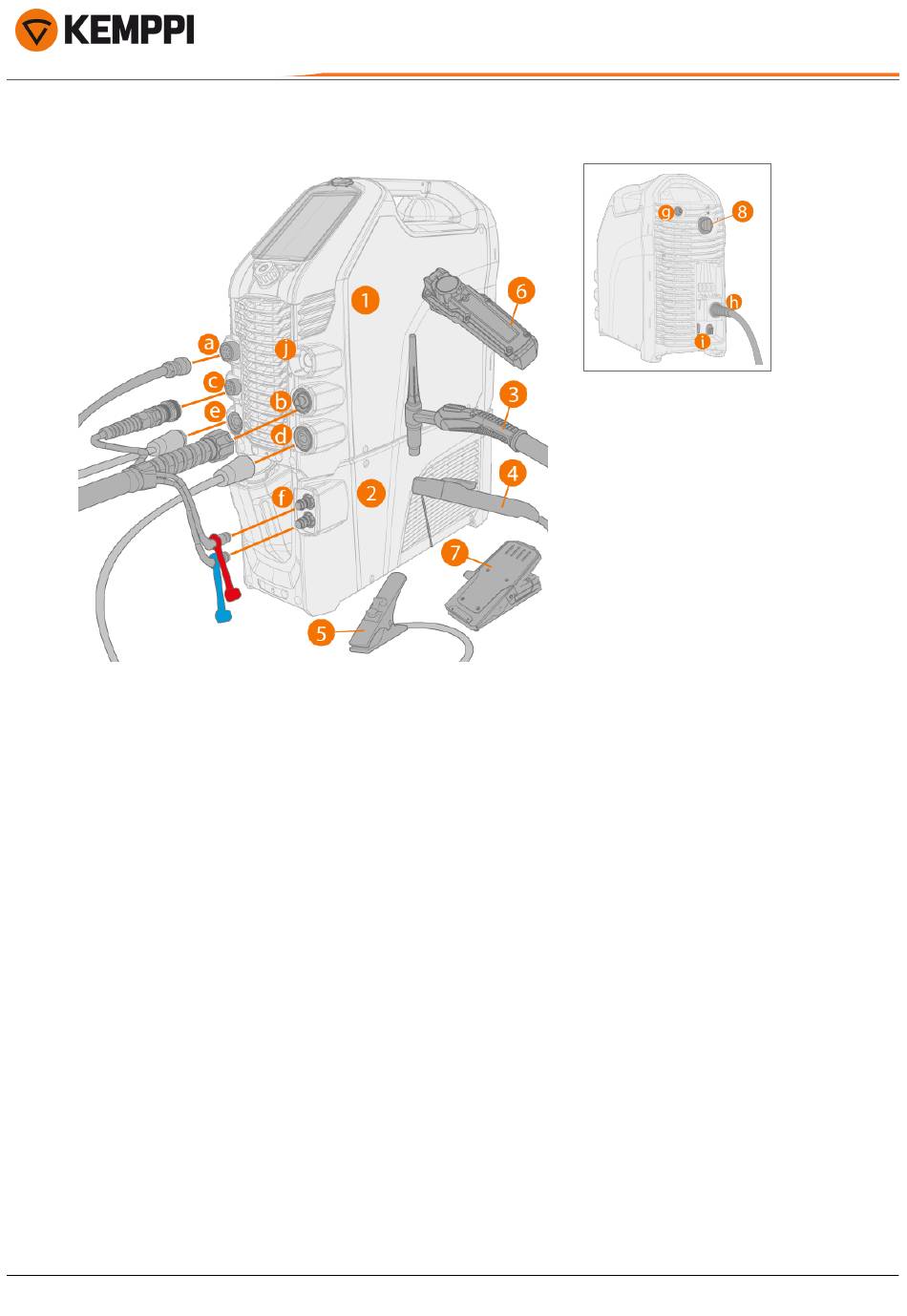

Equipement :
1.
Source d'alimentation MasterTig 235/325/335/425
2.
Refroidisseur MasterTig Cooler M (en option)
3.
Torche TIG
4.
Porte-électrode
5.
Câble de masse avec pince
6.
Commandes à distance (filaire ou sans fil)
7.
Commande à distance au pied (filaire ou sans fil)
8.
Interrupteur Marche/Arrêt.
Connexions :
a.
Connecteur de commande à distance
b.
Connecteur du câble de soudage TIG (type R1/4)
c.
Connecteur du câble de commande
d.
Connecteur DIX (-)
e.
Connecteur DIX (+)
f.
Entrée et sortie de liquide de refroidissement (avec code couleur)
g.
Raccordement du tuyau de gaz
h.
Câble secteur
i.
Raccordement du refroidisseur
j.
Support vide pour connecteur DIX non utilisé.
© Kemppi
MasterTig 235ACDC, 325DC, 335ACDC, 425DC
6
Manuel d'utilisation - FR
1920900 / 2052
