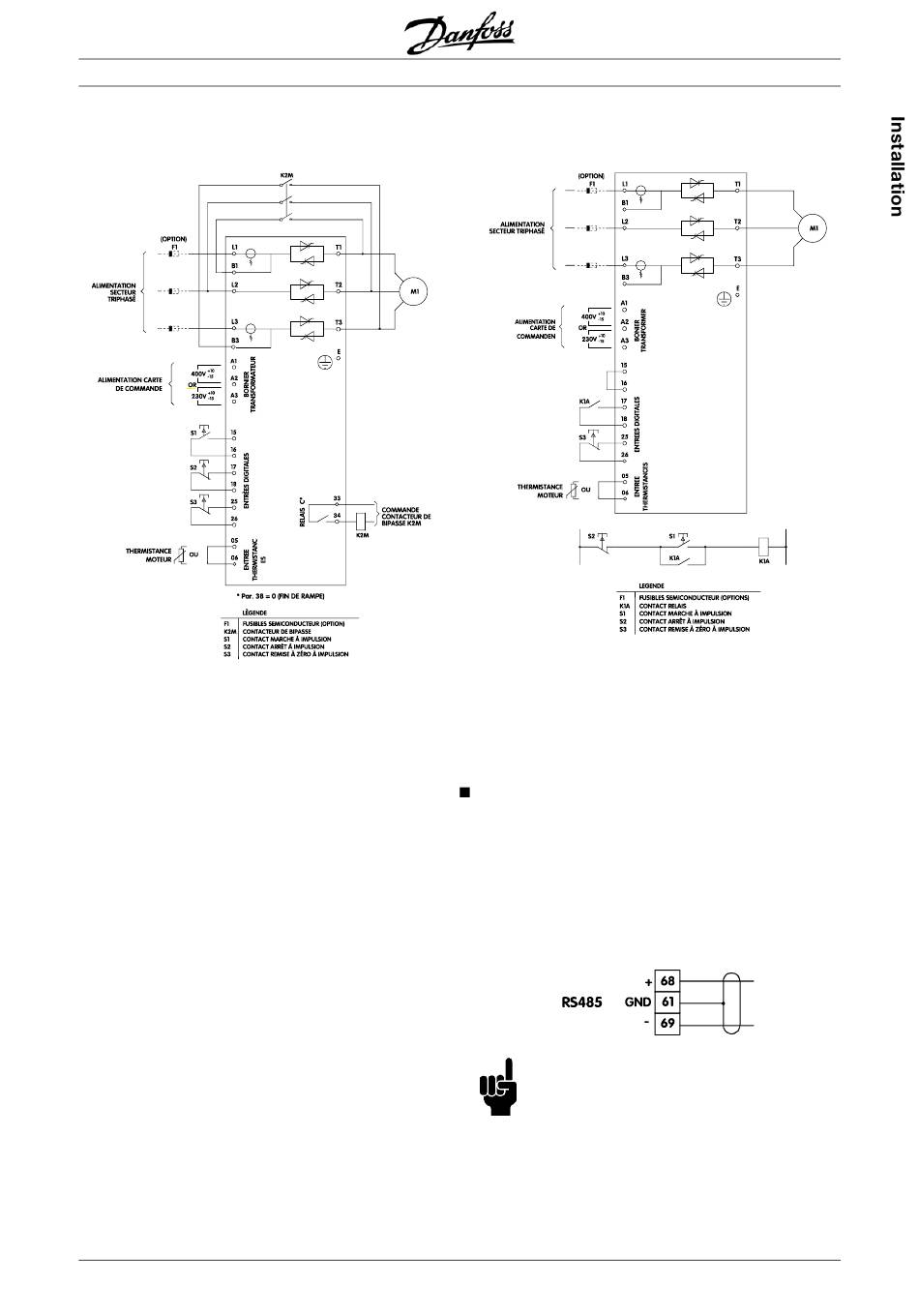

Exemple 3. MCD3000 installé avec un contacteur de
bipasse et commandé par des contacts à impulsion.
Notes :
1. Le MCD3000 doit être en mode à distance afin de
fonctionner avec ce circuit. Utiliser la touche
[LOCAL/REMOTE] pour changer entre mode local
et mode à distance.
2. Le relais de sortie C doit être programmé en fin de
rampe. Se reporter au Par. 38 Relais C –
Affectation de fonction.
MG.15.A4.04 - VLT est une marque déposée Danfoss
MCD Série 3000
Exemple 4. MCD3000 commandé par contact à
impulsion.
Notes :
1. Le MCD3000 doit être en mode à distance afin de
fonctionner avec ce circuit. Utiliser la touche
[LOCAL/REMOTE] pour changer entre mode local
et mode à distance.
Communication série
Le MCD 3000 est équipé d'une liaison série RS 485
non isolée qui peut être utilisée pour :
·
Contrôler le fonctionnement du MCD 3000
·
Lire les états , données de fonctionnement
·
L'acquisition des paramètres.
·
La programmation ( Valeurs paramètres )
ATTENTION
Les câbles de communication ne doivent pas
être situés à une distance inférieure à 300 mm
des câbles de puissance. Lorsqu'il est impossible de
l'éviter, il convient d'envisager une protection
magnétique afin de réduire les tensions induites en
mode commun.
