4
Montage
4.4 Montage de la type AFN
Monter les brides d'accouplement sur les arbres moteurs
et récepteurs (voir fig. 14).
Faire affleurer les faces intérieures des brides
d'accouplement avec les faces frontales des arbres.
Déplacer les ensembles axialement jusqu'à atteindre la
cote E
.
1
Serrer la flasque d'accouplement avec une vis filetée
DIN EN ISO 4029 ou une rondelle en bout d'arbre.
Emboîter les flasques d'entraînement sur l'anneau ou les
éléments DZ (voir fig. 15).
Puis insérer cet ensemble entre les brides
d'accouplement (fig. 16).
Engager d'abord les pièces à la main.
Serrer les vis à la clé dynamométrique selon les couples
T
des tableau 3.
A
Installer l'anneau ou les éléments DZ en position médiane
entre les flasques d'entraînement et vérifier les cotes E et
s (voir fig. 1).
Le serrage des vis et l'usure de l'anneau sont à vérifier régulièrement et à remplacer, si
!
nécessaire après mise en service de l'accouplement à des intervalles de maintenance
usuels.
Droit de protection des
documents selon ISO 16016.
ROTEX
Notice d'utilisation/de montage
AFN, BFN, CF, CFN, DF et DFN
Dessiné par :
19/04/2018 Shg/Bru
Contrôlé par :
19/04/2018 Shg
®

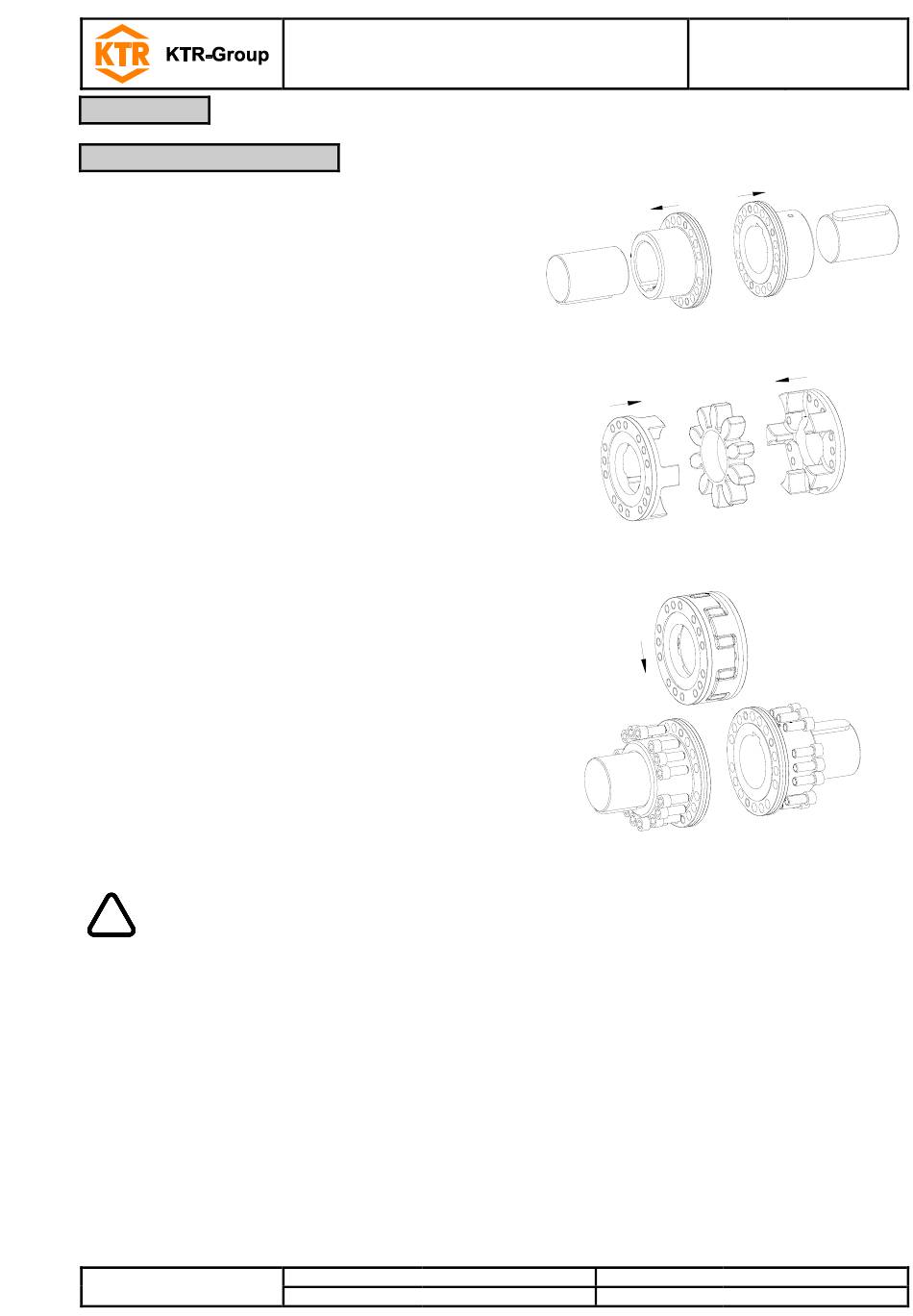

Fig. 14 : Montage des brides d'accouplement
Fig. 15 : montage flasques d'entraînement et anneau
Remplace :
Remplacé par :
KTR-N
40212 FR
Page :
12 de 25
Edition :
5
Fig. 16
KTR-N du 02/01/2017
