4
Montage
4.8 Montage de la bague taperlock
Montage de la bague taperlock :
Nettoyer les surfaces de contact des bagues taperlock ainsi que celles de l'arbre et du moyeu, enduire
légèrement d'un lubrifiant fluide (Ballistol Universal Oil ou Klüber Quietsch-Ex).
Les bagues taperlock ont des perçages lisses, cylindriques, parallèles à l'axe, qui pour moitié sont dans la bague,
l'autre moitié étant taraudée et se trouvant dans le moyeu de l'accouplement.
Monter accouplement et bague taperlock l'un dans l'autre, faire coïncider les perçages et serrer légèrement les
vis. Monter l'accouplement et la bague taperlock sur l'arbre et serrer les vis jusqu'au couple du tableau 16.
Au vissage, le moyeu se plaque contre la bague conique, celle-ci vient s'emboîter contre l'arbre. Enfoncer ensuite
la bague taperlock dans le perçage conique avec un petit marteau. Ensuite, serrer de nouveau les vis jusqu'au
couple du tableau 16. A faire au moins une fois.
Contrôler le serrage des vis après avoir fait fonctionner sous charge pendant un temps limité.
La fixation axiale du moyeu et de la bague taperlock nécessite un montage dans les règles.
Pour un montage en milieu explosible, sécuriser les vis de pression en les collant avec de la
!
colle Loctite (force moyenne).
L'utilisation de bagues taperlock sans clavette n'est pas autorisée en milieu explosible.
Ne pas utiliser d'huiles ou de graisses à base de Bisulfite de Molybdène, d'additifs à base de
!
Teflon ou de Silicone ou de graisses solides qui réduisent considérablement les
coefficients de friction.
Démontage de la bague taperlock :
La bague taperlock se libère en dévissant les vis. Se servir ensuite de l'une d'elles comme vis d'extraction dans le
filetage de la bague, visser et tirer.
Le moyeu ainsi libéré peut, avec la bague taperlock, se retirer de l'arbre manuellement.
Tableau 16 :
Bague
G
taperlock
[pouce]
1108
1/4
1210
3/8
1610
3/8
1615
3/8
2012
7/16
2517
1/2
3020
5/8
3030
5/8
3535
1/2
4040
5/8
Droit de protection des
documents selon ISO 16016.
POLY-NORM
Notice d'utilisation/de montage

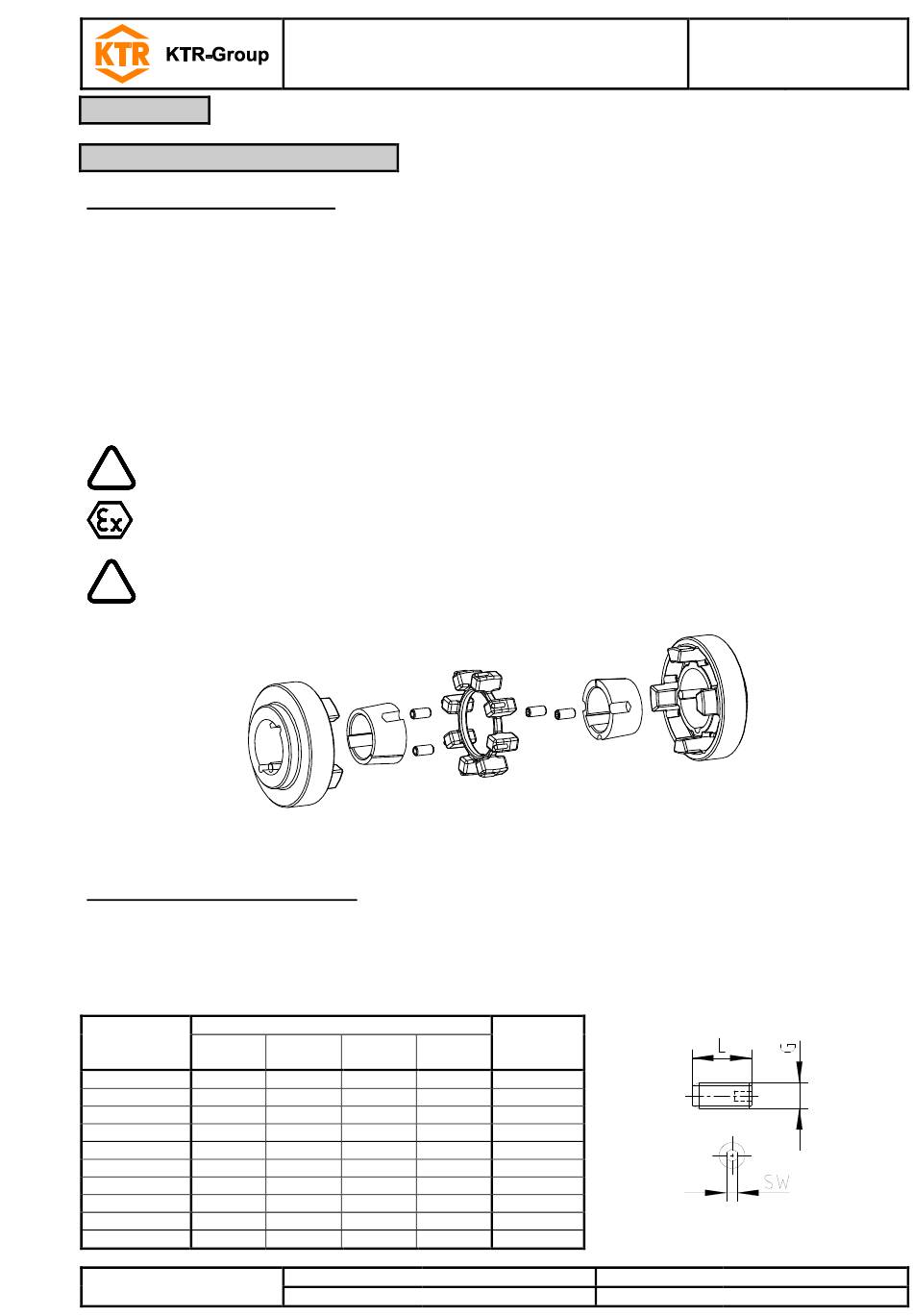

Fig. 33 : POLY-NORM
Taille des vis
L
SW
T
[pouce]
[mm]
[Nm]
1/2
3
5,7
5/8
5
20
5/8
5
20
5/8
5
20
7/8
6
31
7/8
6
49
1 1/4
8
92
1 1/4
8
92
1 1/2
10
115
1 3/4
12
170
Dessiné par :
03/09/2018 Pz
Contrôlé par :
17/09/2018 Pz
®
®
, version avec bague taperlock
Quantité
A
2
2
2
2
2
2
2
3
3
3
Remplace :
Remplacé par :
KTR-N
49510 FR
Page :
21 de 31
Edition :
15
Fig. 34 : Vis de fixation sans tête
KTR-N du 08/07/2014
