Annexe A
Conseils et recommandations pour applications en milieu explosible
10.2
Contrôles des accouplements pour applications en milieu explosible
Groupe
d'explosion
Pour les accouplements des catégories 3G ou 3D, suivre la notice de montage et
d'entretien valable pour une utilisation normale. En utilisation normale, avec analyse du
3G
risque d'étincelle systématique, les accouplements ne sont pas inflammables. Il s'agit
3D
simplement de vérifier l'augmentation de la température due à l'échauffement et au type de
l'accouplement :
Le jeu de torsion et l'usure de l'anneau/des éléments DZ sont à contrôler après 3.000
heures d'utilisation, au plus tard dans les 6 mois qui suivent.
Si le premier contrôle ne révèle aucun signe d'usure particulier, l'anneau élastique/les
éléments DZ devront être révisés régulièrement au rythme de 6.000 heures de service, de
II 2GD c IIB
18 mois au plus tard sinon.
T4, T5,T6
Si le premier contrôle révèle une usure exceptionnelle justifiant le renouvellement de
l'anneau élastique/des éléments DZ, se reporter au tableau „pannes" pour en vérifier la
cause.
Réajuster la périodicité des contrôles en fonction des nouveaux paramètres.
Le jeu de torsion et l'usure de l'anneau/des éléments DZ sont à contrôler après 2.000
heures d'utilisation, au plus tard dans les 3 mois qui suivent.
Si le premier contrôle ne révèle aucun signe d'usure particulier, l'anneau élastique/les
éléments DZ devront être révisés régulièrement au rythme de 4.000 heures de service, de
II 2GD c IIC
12 mois au plus tard sinon.
T4, T5,T6
Si le premier contrôle révèle une usure exceptionnelle justifiant le renouvellement de
l'anneau élastique/des éléments DZ, se reporter au tableau „pannes" pour en vérifier la
cause.
Réajuster la périodicité des contrôles en fonction des nouveaux paramètres.
Moyeux, moyeux fendus ou autre variante sans rainure de clavette : à utiliser uniquement
en catégorie 3.
®

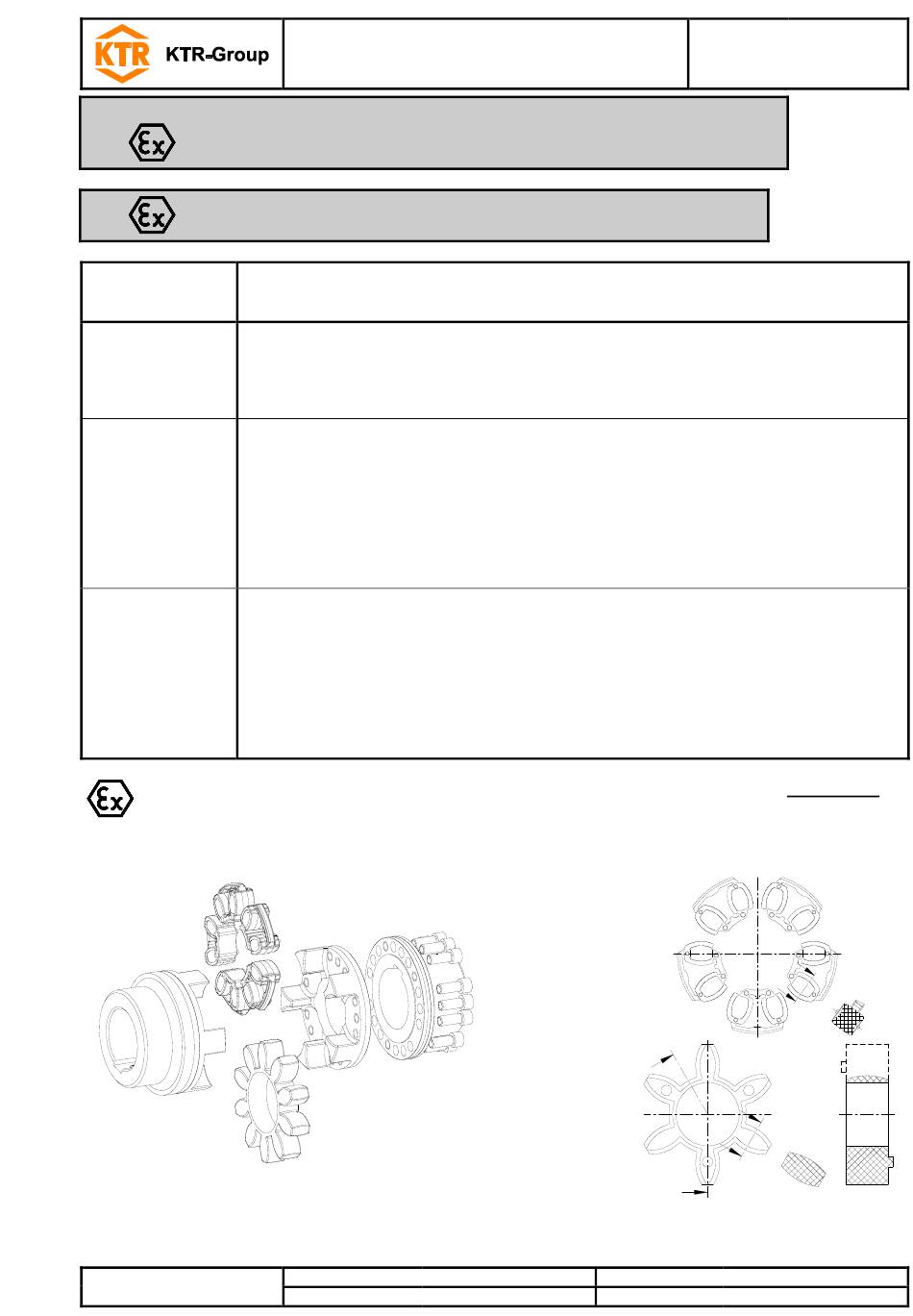

Fig. 27 : ROTEX
accouplement (exemple : type BFN)
Le jeu entre les doigts de l'accouplement et l'anneau élastique/les élémentz DZ se vérifie avec une jauge.
Au seuil d'usure maximal, changer l'anneau/les élémentz DZ sans tenir compte de la grille de contrôle.
