Batterie für die Neigungsmessung einsetzen/wechseln
Entnehmen Sie den Batteriefachdeckel 7 mit der Batteriehalterung vorsich-
tig aus dem Messwerkzeug. Achten Sie darauf, dass dabei weder die An-
schlusskabel der Batterie noch der Batteriefachdeckel beschädigt werden.
Größere Beschädigungen an den Auflageflächen des Batteriefachdeckels 7
können zu Fehlmessungen führen.
Schließen Sie die Batterie polrichtig an die Batteriehalterung an. Setzen Sie
den Batteriefachdeckel mit der Batteriehalterung so in das Messwerkzeug
ein, dass die Anschlusskabel nicht eingeklemmt werden.
Beim ersten Einschalten der Neigungsmessung nach dem Batteriewechsel
leuchten alle Displayelemente für 1 s auf und es ertönt ein Signalton. Alle
gespeicherten Einstellungen (Messfunktion, eingestellte Maßeinheit) wer-
den beim Batteriewechsel gelöscht.
Leuchtet die Batteriewarnung d auf, müssen Sie die Batterie wechseln.

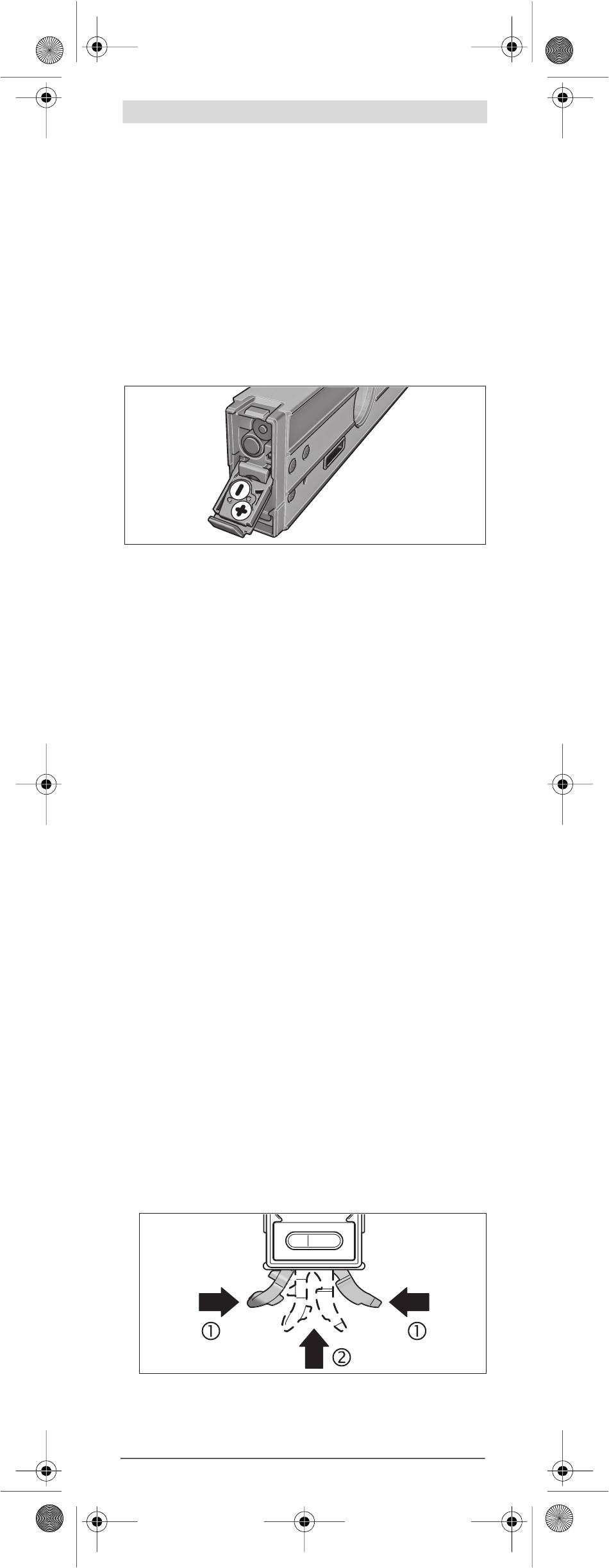

Batterien für den Laser einsetzen/wechseln
Klappen Sie den Batteriefachdeckel 20 auf und setzen Sie die Batterien ein.
Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf
der Innenseite des Batteriefachdeckels.
Leuchtet der Laser nicht mehr, müssen die Batterien gewechselt werden.
Hinweis: Die Batteriewarnung d im Display bezieht sich nicht auf die Batte-
rien für den Laser.
 Schalten Sie den Laser unbedingt vor dem Batteriewechsel aus. Ein
unbeabsichtigt eingeschalteter Laser kann Personen blenden.
Ersetzen Sie immer alle für den Laserbetrieb bestimmten Batterien gleich-
zeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapa-
zität.
Betrieb
Inbetriebnahme
 Schützen Sie das Messwerkzeug vor Nässe und direkter Sonnenein-
strahlung.
 Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder
Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit
im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperatur-
schwankungen erst austemperieren, bevor Sie es in Betrieb nehmen.
 Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeuges.
Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie
vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung durchfüh-
ren (siehe „Genauigkeitsüberprüfung und Kalibrierung des Messwerk-
zeugs", Seite 11).
 Halten Sie die Auflageflächen des Messwerkzeugs sauber und
schützen Sie sie vor Stoß und Schlag. Schmutzpartikel oder Verfor-
mungen können zu Fehlmessungen führen.
Messwerkzeug aufstellen/befestigen
Um Neigungen zu messen oder zu übertragen, können Sie das Messwerk-
zeug nicht nur auf Flächen aufsetzen oder anlegen, sondern haben weitere
Möglichkeiten, es aufzustellen bzw. zu befestigen.
Aufstellen mit der Nivelliermechanik (z.B. bei unebenem Boden)
(siehe Bild B):
– Drücken Sie kurz gegen den Standfuß 16, um ihn auszufahren. Drücken
Sie die Taste 8, um den Nivellierfuß 17 auszufahren. Justieren Sie den
Nivellierfuß durch Drehen der Justierschraube 9 so in der Höhe, dass der
Laserstrahl entlang der zu messenden Fläche verläuft bzw. die ge-
wünschte Neigung als Messwert b angezeigt wird.
– Für Arbeiten ohne Nivelliermechanik fahren Sie Standfuß 16 und Nivel-
lierfuß 17 wieder ein. Drücken Sie dazu beide Teile des Standfußes zu-
sammen () und schieben dann den Standfuß 16 in das Messwerkzeug
